HIKROBOT

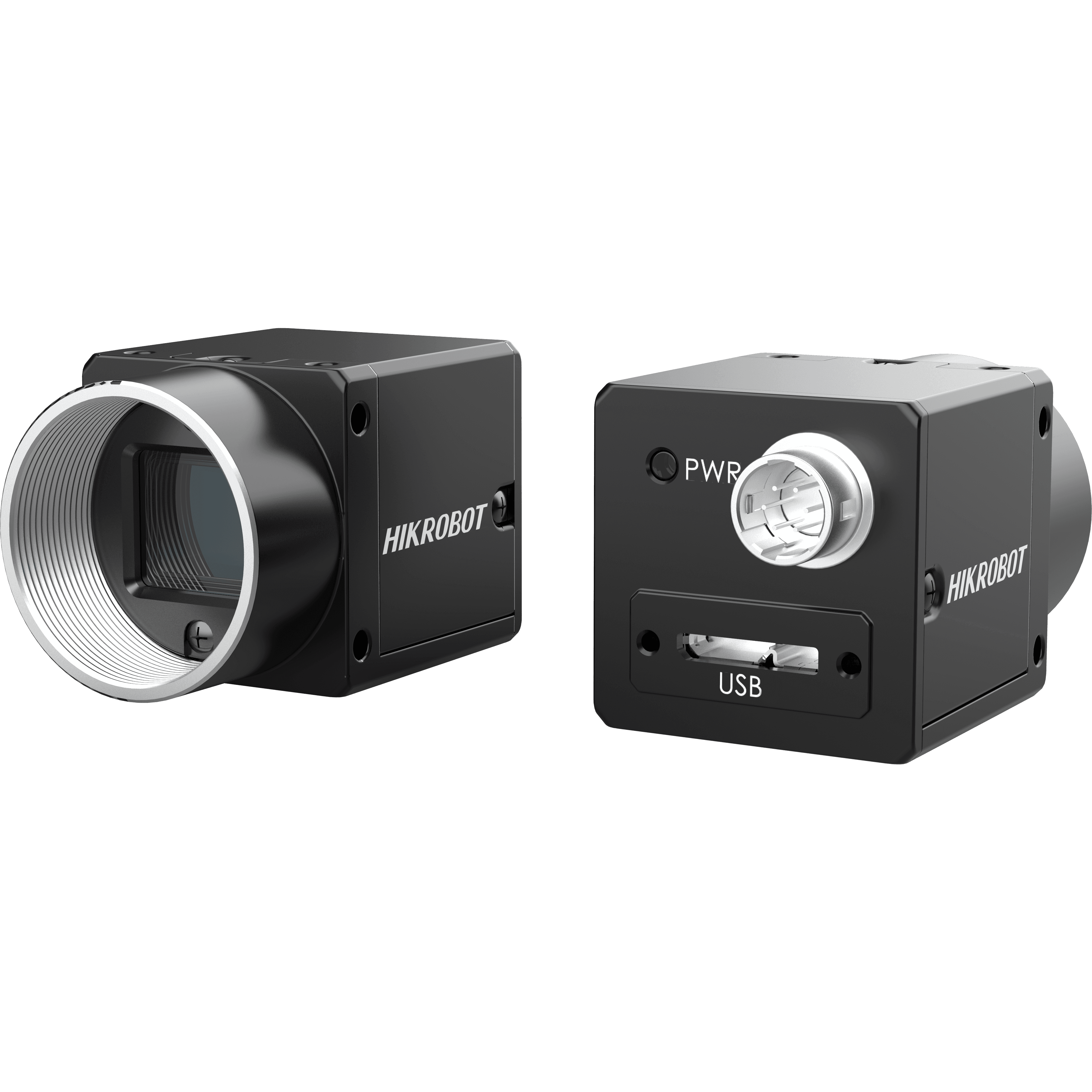

Flächenkamera MV-CH120-10UM(TK)

Hersteller-Artikelnummer: MV-CH120-10UM(TK) · 306300483

Auflösung: 12 MP
Pixel: 4096 × 3000
Max. Bildrate: 23,1 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 1,1”
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: USB 3.0
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH120-10UM(TK)
Product name	12 MP 1.1" CMOS USB3.0 Area Scan Camera
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX304
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	1.1”
Auflösung	4096 × 3000
Max. Bildrate	23.1 fps @4096 × 3000
Dynamikbereich	72.2 dB
Signal-Rausch-Verhältnis (SNR)	40.2 dB
Gain (Verstärkung)	0 dB bis 20 dB
Belichtungszeit	Ultrakurz-Modus: 1 µs bis 14 µs<br/>Standard-Modus: 15 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10p/12/12p
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Bildpuffer	128 MB
Schnittstelle	USB3.0, kompatibel mit USB2.0, 128 GB Onboard Memory
Digital-I/O	6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2)
Stromversorgung	12 VDC, Versorgung über USB 3.0 möglich
Leistungsaufnahme	typ. 3.5 W@5 VDC (USB3.0 provides power supply)
Objektivanschluss	C-Mount
Abmessungen	44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Temperatur	Betrieb: 0 °C bis 50 °C (32 °F bis 122 °F)<br/>Lagerung: -30 °C bis 70 °C (-22 °F bis 158 °F)
Luftfeuchtigkeit	20 % bis 80 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB 3.0 Vision Protokoll
Betriebssystem	32/64-bit Windows XP/7/10, 32/64-bit Linux und 64-bit MacOS
Kompatibilität	USB 3.0 Vision, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH120-10UM(TK)
Datenblatt · EN · 726 KB
Datenblatt herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen

Zubehör

Datenkabel(15)

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m

Micro-B male (with screw) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m

Micro-B male (with screw) · 0,5 m

Datenkabel

HIKROBOT

USB 3.0 Flexkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m

Micro-B male (with screw) · 2 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m

Micro-B male (with screw) · 15 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m

Micro-B male (with screw) · 5 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m

Micro-B male (with screw) · 20 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m

Micro-B male (with screw) · 7 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m

Micro-B male (with screw) · 10 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m

Micro-B male (with screw) ,Angle (down) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m

Micro-B male (with screw) ,Angle (down) · 0,5 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m

Micro-B male (with screw) ,Angle (down) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m

Micro-B male (with screw) ,Angle (down) · 2 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH120-10UM(TK) ist eine hochauflösende 12 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.

Hauptmerkmale

- Unterstützt LSC, Sequencer, passive transmission, Super Bayer, Super Palette, etc.

- Kompakte Bauform mit Montagebohrungen an vier Seiten für eine flexible Befestigung.

- Unterstützt hardware trigger, software trigger, free run, etc.

- Kompatibel mit dem USB3-Vision-Protokoll und dem GenICam-Standard sowie mit Drittanbieter-Software, die auf diesen Standards aufsetzt.
