HIKROBOT

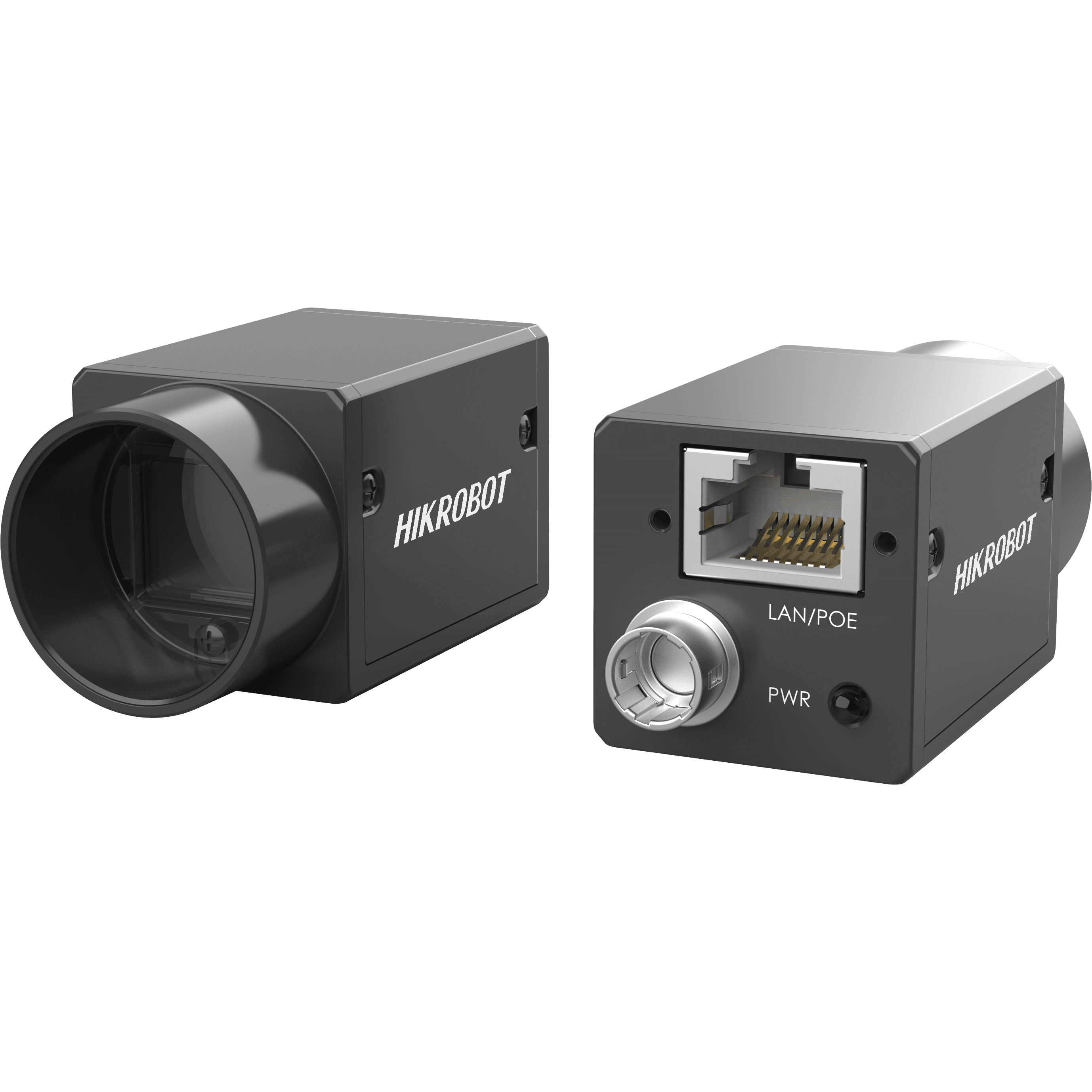

Flächenkamera MV-CA023-10GC

Hersteller-Artikelnummer: MV-CA023-10GC

Auflösung: 2,3 MP
Pixel: 1920 × 1200
Max. Bildrate: 41 fps
Shuttertyp: Global Shutter
Sensorformat: 1/1.2"
Pixelgröße: 5,86 µm × 5,86 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase - aktuell noch bestellbar

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CA023-10GC
Typ	2.3MP Area Scan Camera, GigE,IMX249,Color
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony IMX249
Pixelgröße	5.86 µm × 5.86 µm
Sensorgröße	1/1.2"
Auflösung	1920 × 1200
Max. Bildrate	41 fps @ 1920 × 1200
Dynamikbereich	70 dB
Signal-Rausch-Verhältnis (SNR)	40 dB
Gain (Verstärkung)	0 dB bis 20 dB
Belichtungszeit	34 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Mono 8/10/12, Bayer RG 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning	Unterstützt 1 × 1, 1 × 2, 2 × 1, 1 × 4, 4 × 1, 2 × 2, 2 × 4, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 2 × 1, 1 × 4, 4 × 1, 2 × 2, 2 × 4, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Bildpuffer	128 MB
Schnittstelle	Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital-I/O	6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	12 VDC, PoE-fähig
Leistungsaufnahme	typ. 3.1 W@12 VDC
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Gewicht	ca. 68 g (0,15 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 80 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC
Eingangsspannung	12 VDC, supports PoE

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

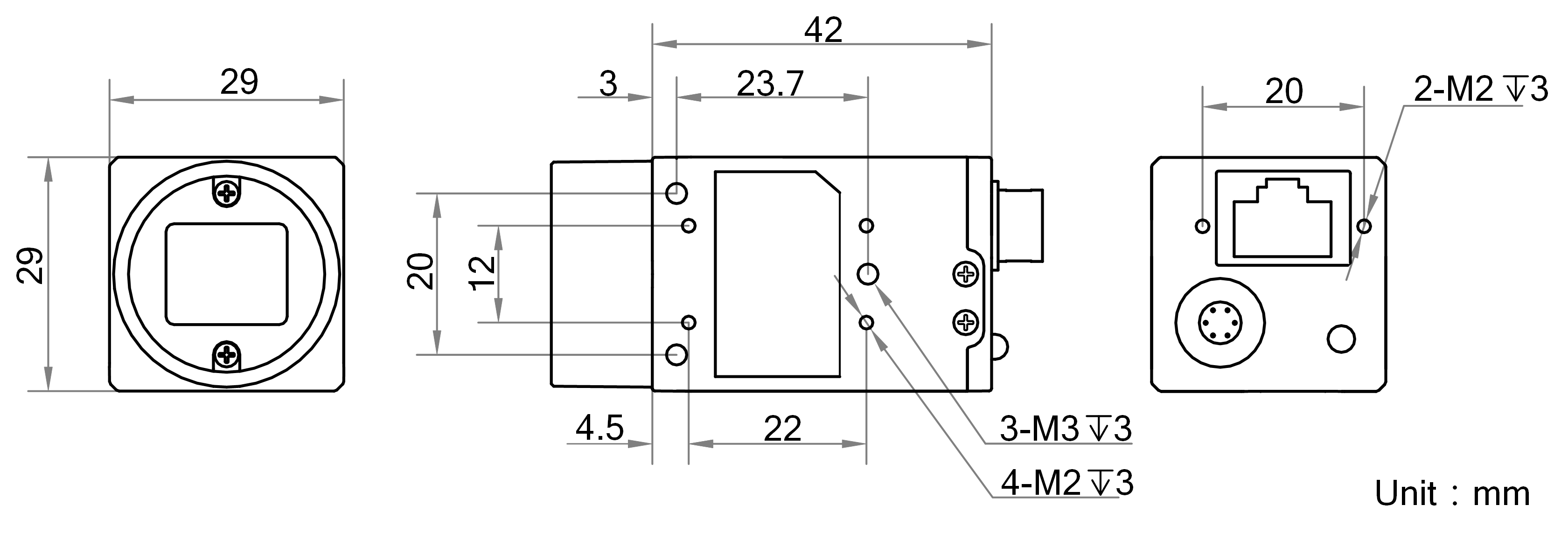

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CA023-10GC
Datenblatt · EN · 1 MB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CA023-10GC
Technische Zeichnung · EN · 986 KB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen

Handbuch Hikrobot Flächenkamera MV-CA023-10GC
Handbuch · EN · 4 MB
Herunterladen

Beschreibung

Die Hikrobot Flächenkamera MV-CA023-10GC ist eine 2,3 MP-Flächenkamera der CA-Serie mit GigE-Schnittstelle. Sie basiert auf dem Sony IMX249-Sensor (CMOS, global shutter, 1/1,2") und liefert bis zu 41 fps bei 1920 × 1200 Pixeln (Pixelgröße 5,86 µm × 5,86 µm). Objektivanschluss C-mount, Versorgung 12 VDC, PoE, Abmessungen 29 mm × 29 mm × 42 mm, Gewicht ca. 68 g, Schutzart IP30.
