HIKROBOT

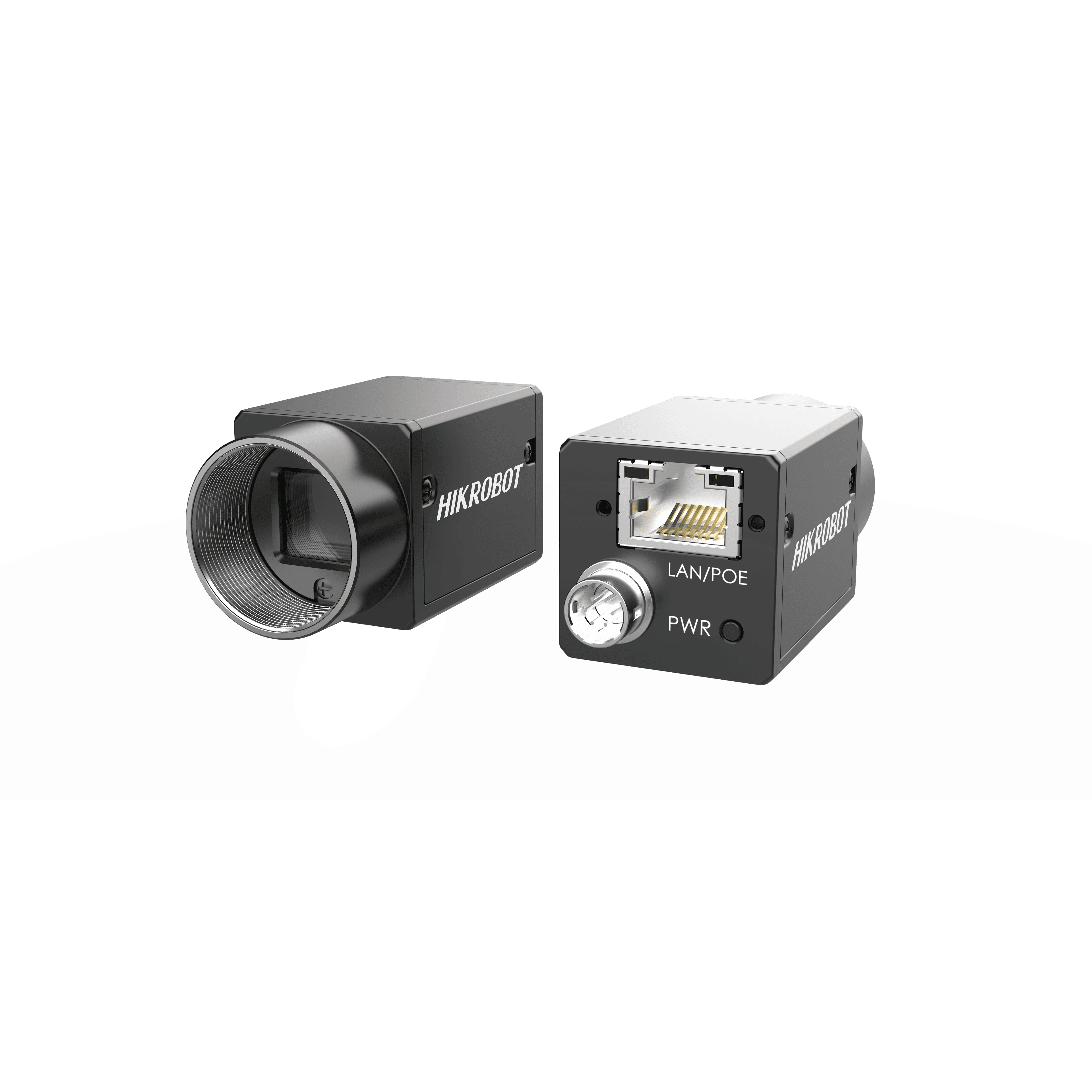

Flächenkamera MV-CA020-10GC
Hersteller-Artikelnummer: MV-CA020-10GC
- Auflösung
- 2 MP
- Pixel
- 1624 × 1240
- Max. Bildrate
- 60 fps
- Shuttertyp
- Global Shutter
- Sensorformat
- 1/1.7"
- Pixelgröße
- 4,5 µm × 4,5 µm
- Schnittstelle
- GigE
- Objektivanschluss
- C-Mount
In Auslaufphase - aktuell noch bestellbar
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CA020-10GC |
|---|---|
| Typ | 2MP Area Scan Camera, GigE,IMX430,Color |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | Sony® IMX430 |
| Pixelgröße | 4.5 µm × 4.5 µm |
| Sensorgröße | 1/1.7" |
| Auflösung | 1624 × 1240 |
| Max. Bildrate | 60 fps @ 1624 × 1240 |
| Dynamikbereich | 72.08 dB |
| Signal-Rausch-Verhältnis (SNR) | 43.8 dB |
| Gain (Verstärkung) | 0 dB bis 24 dB |
| Belichtungszeit | 1 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Farbmodus | Farbe |
| Pixelformat | Mono 8/10/12, RGB 8, BGR 8, Bayer GB 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed |
| Binning | Unterstützt 1 × 1, 2 × 2 |
| Decimation | Unterstützt 1 × 1, 2 × 2 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Bildpuffer | 128 MB |
| Schnittstelle | Gigabit Ethernet, kompatibel mit Fast Ethernet |
| Digital-I/O | 6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, PoE-fähig |
| Leistungsaufnahme | typ. 3.6 W@12 VDC |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | ca. 68 g (0,15 lb.) |
| Schutzklasse | IP30 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 80 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem GigE Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |
| Eingangsspannung | 9 VDC to 24 VDC, supports PoE |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

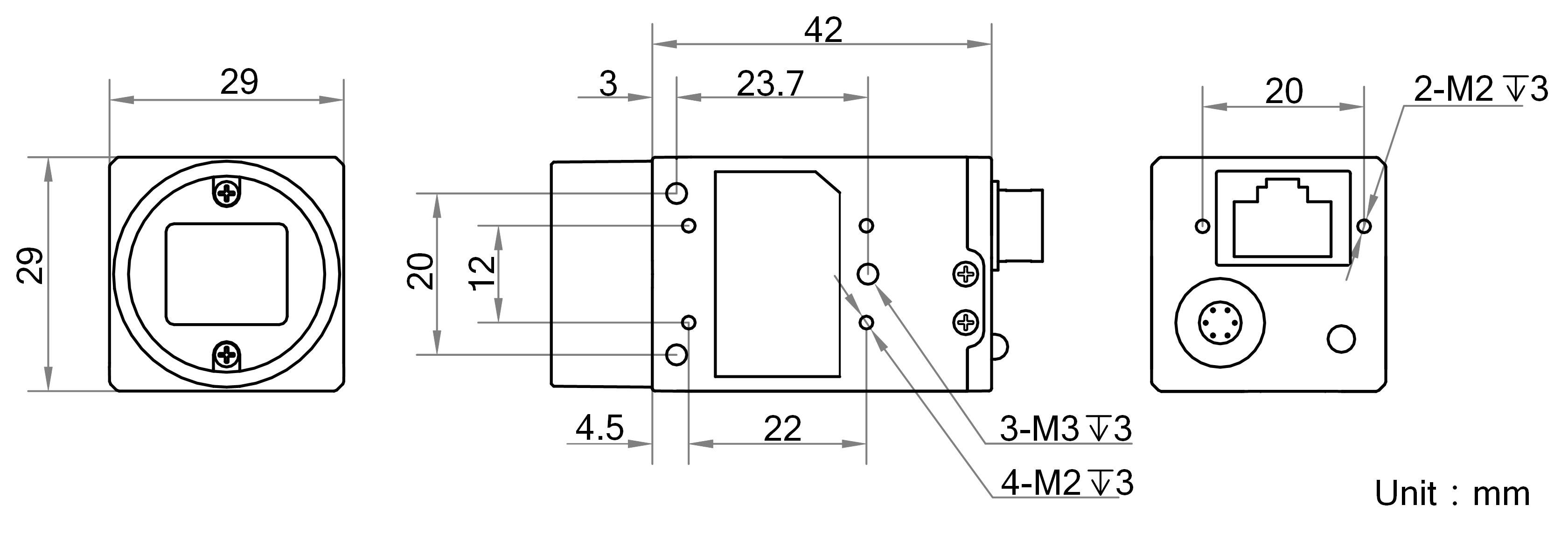

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Flächenkamera MV-CA020-10GC
Datenblatt · EN · 1120 KB
- Herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CA020-10GC
Technische Zeichnung · EN · 986 KB
- Herunterladen
Handbuch Hikrobot Flächenkamera MV-CA020-10GC
Handbuch · EN · 3930 KB
Beschreibung
Die Hikrobot Flächenkamera MV-CA020-10GC ist eine 2 MP-Flächenkamera der CA-Serie mit GigE-Schnittstelle. Sie basiert auf dem Sony® IMX430-Sensor (CMOS, global shutter, 1/1,7") und liefert bis zu 60 fps bei 1624 × 1240 Pixeln (Pixelgröße 4,5 µm × 4,5 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, PoE, Abmessungen 29 mm × 29 mm × 42 mm, Gewicht ca. 68 g, Schutzart IP30.
