HIKROBOT

Flächenkamera MV-CA020-10GM

Hersteller-Artikelnummer: MV-CA020-10GM

Auflösung: 2 MP
Pixel: 1624 × 1240
Max. Bildrate: 60 fps
Shuttertyp: Global Shutter
Sensorformat: 1/1.7"
Pixelgröße: 4,5 µm × 4,5 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Der Hersteller hat für dieses Produkt die Auslaufphase (EoL-Preparation) angekündigt. Es ist aktuell noch regulär bestellbar; wir informieren Sie rechtzeitig, sobald ein Nachfolgeprodukt feststeht.

In Auslaufphase - aktuell noch bestellbar

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CA020-10GM
Typ	2MP Area Scan Camera, GigE,IMX430,Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Sony® IMX430
Pixelgröße	4.5 µm × 4.5 µm
Sensorgröße	1/1.7"
Auflösung	1624 × 1240
Max. Bildrate	60 fps @ 1624 × 1240
Dynamikbereich	72.08 dB
Signal-Rausch-Verhältnis (SNR)	43.8 dB
Gain (Verstärkung)	0 dB bis 24 dB
Belichtungszeit	1 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Mono
Pixelformat	Mono 8/10/10p/12/12p
Binning	Unterstützt 1 × 1, 2 × 2
Decimation	Unterstützt 1 × 1, 2 × 2
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Bildpuffer	128 MB
Schnittstelle	Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital-I/O	6-poliger Hirose-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 3.27 W@12 VDC
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Gewicht	ca. 68 g (0,15 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 80 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC
Eingangsspannung	9 VDC to 24 VDC, supports PoE

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

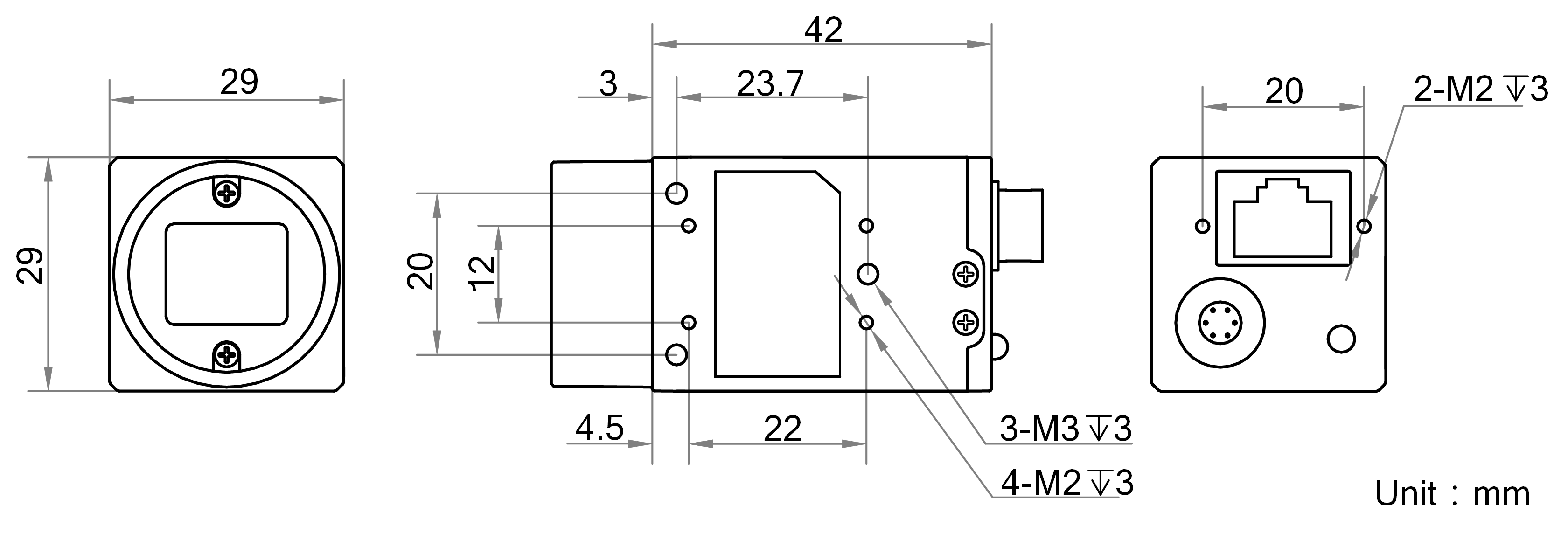

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CA020-10GM
Datenblatt · EN · 1 MB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CA020-10GM
Technische Zeichnung · EN · 986 KB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen

Handbuch Hikrobot Flächenkamera MV-CA020-10GM
Handbuch · EN · 4 MB
Herunterladen

Beschreibung

Die Hikrobot Flächenkamera MV-CA020-10GM ist eine 2 MP-Flächenkamera der CA-Serie mit GigE-Schnittstelle. Sie basiert auf dem Sony® IMX430-Sensor (CMOS, global shutter, 1/1,7") und liefert bis zu 60 fps bei 1624 × 1240 Pixeln (Pixelgröße 4,5 µm × 4,5 µm). Objektivanschluss C-mount, Versorgung 9 VDC to 24 VDC, PoE, Abmessungen 29 mm × 29 mm × 42 mm, Gewicht ca. 68 g, Schutzart IP30.
