HIKROBOT

Flächenkamera MV-CH1510-10XM-M72-TF V2

Hersteller-Artikelnummer: MV-CH1510-10XM-M72-TF V2

Auflösung: 151 MP
Pixel: 14192 × 10640
Max. Bildrate: 6,2 fps
Farbe / Mono: Mono
Shuttertyp: Rolling Shutter
Sensorformat: 66,7 mm
Pixelgröße: 3,76 µm × 3,76 µm
Schnittstelle: CoaXPress
Objektivanschluss: M72 × 0,75
Global-Reset-Funktion: Ja

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH1510-10XM-M72-TF V2
Typ	151MP Area Scan Camera, CoaXPress, IMX411, V2, mono, M72-mount, TEC with fan
Sensortyp	CMOS, Rolling Shutter
Sensor-Modell	Sony® IMX411
Pixelgröße	3.76 µm × 3.76 µm
Sensorgröße	66.7 mm
Auflösung	14192 × 10640
Max. Bildrate	6.2 fps @14192 × 10640 Mono 8
Dynamikbereich	78.8 dB
Signal-Rausch-Verhältnis (SNR)	46.4 dB
Gain (Verstärkung)	0 dB bis 40 dB
Belichtungszeit	15 µs bis 30 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich, Rolling- und Global-Reset-Modus
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12/16
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	nicht unterstützt
Bildspiegelung	Horizontale Bildspiegelung
Schnittstelle	CoaXPress with DIN interface
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2), und RS-232 × 1
Stromversorgung	24 VDC
Leistungsaufnahme	Camera with TEC non-cooling: typ. 20.8 W @ 24 VDC Camera with TEC cooling: typ. 34.2 W @ 24 VDC
Objektivanschluss	M72*0.75, Auflagemaß 19.55 mm
Abmessungen	100 mm × 100 mm × 82 mm (3.9" × 3.9" × 3.2")
Gewicht	ca. 1,2 kg (2,6 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	Frame grabber software meeting with CoaXPress Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux (8 GB memory oder above)
Kompatibilität	CoaXPress, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

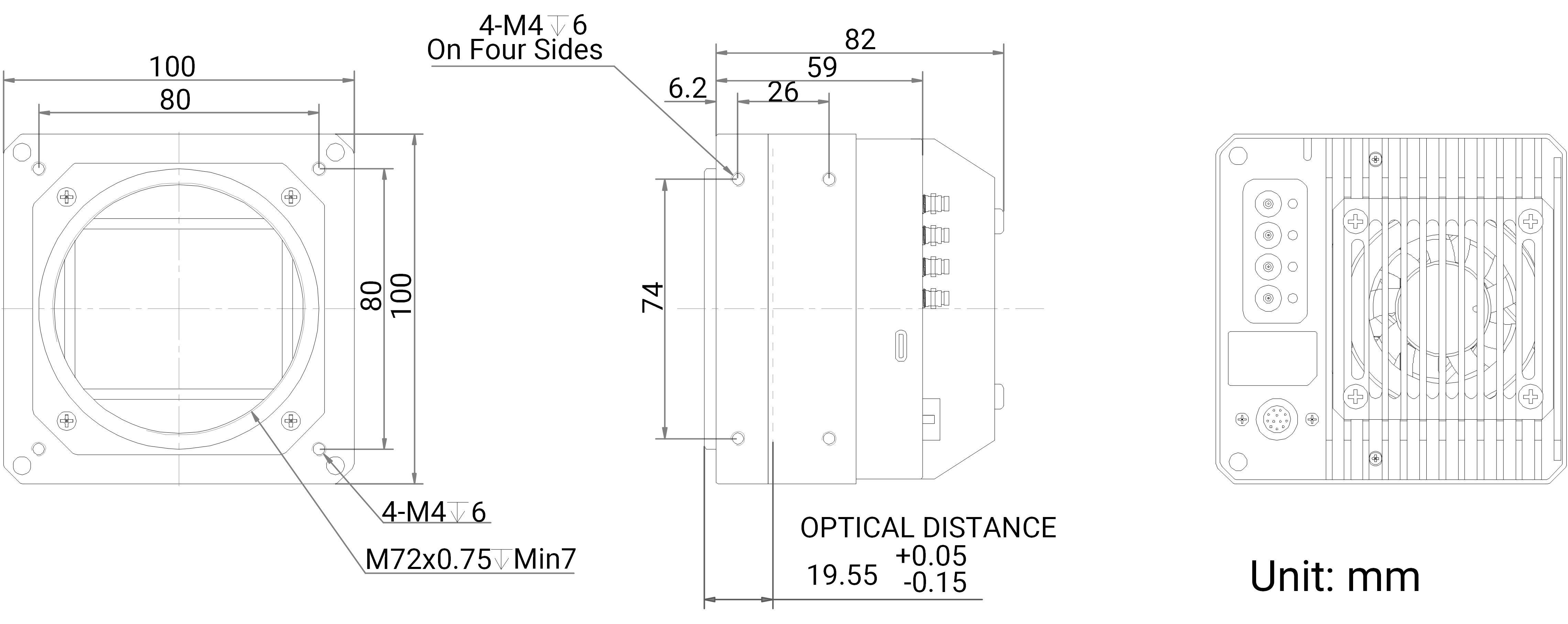

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2
Datenblatt · EN · 535 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2
Technische Zeichnung · EN · 3367 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2
Handbuch · EN · 4129 KB
Herunterladen

Zubehör

Datenkabel(20)

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH1510-10XM-M72-TF V2 ist eine hochauflösende 151 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
