HIKROBOT
Flächenkamera MV-CH1510-11XM-M72-TF
Hersteller-Artikelnummer: MV-CH1510-11XM-M72-TF · 306301869
- Auflösung
- 151 MP
- Pixel
- 14208 × 10640
- Max. Bildrate
- 6,2 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Rolling Shutter
- Sensorformat
- 66,7 mm
- Pixelgröße
- 3,76 µm × 3,76 µm
- Schnittstelle
- CoaXPress
- Objektivanschluss
- M72 × 0,75
- Global-Reset-Funktion
- Ja
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CH1510-11XM-M72-TF |
|---|---|
| Typ | 151MP Area Scan Camera, CoaXPress, IMX411, Mono, M72-mount, with TEC |
| Sensortyp | CMOS, Rolling Shutter |
| Sensor-Modell | Sony® IMX411 |
| Pixelgröße | 3.76 µm × 3.76 µm |
| Sensorgröße | 66.7 mm |
| Auflösung | 14208 × 10640 |
| Max. Bildrate | 6.2 fps @ 14208 × 10640 |
| Dynamikbereich | 78.7 dB |
| Signal-Rausch-Verhältnis (SNR) | 46.4 dB |
| Gain (Verstärkung) | 0 dB bis 30 dB |
| Belichtungszeit | 15 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich, supports Global Reset, Rolling |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12/16 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | nicht unterstützt |
| Bildspiegelung | Horizontale Bildspiegelung |
| Schnittstelle | CoaXPress with DIN interface |
| Digital-I/O | 12-poliger P10-Steckverbinder provides I/O, including optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2), und RS-232 × 1. |
| Stromversorgung | Camera with fan: 12 VDC bis 24 VDC Camera with TEC: 24 VDC |
| Leistungsaufnahme | Camera with fan: typ. 18 W @ 24 VDC Camera with TEC non-cooling: typ. 21 W @ 24 VDC Camera with TEC cooling: typ. 55 W @ 24 VDC |
| Objektivanschluss | M72*0.75, Auflagemaß 19.55 mm |
| Abmessungen | Camera with fan: 100 mm × 100 mm × 74,3 mm (3.9" × 3.9" × 2.9") Camera with TEC: 120 mm × 120 mm × 84,6 mm (4.7" × 4.7" × 3.3") |
| Gewicht | Camera with fan: ca. 1,0 kg (2,2 lb.) Camera with TEC: ca. 1,9 kg (4,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | Frame grabber software meeting with CoaXPress Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 mit mindestens 8 GB Arbeitsspeicher |
| Kompatibilität | CoaXPress, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

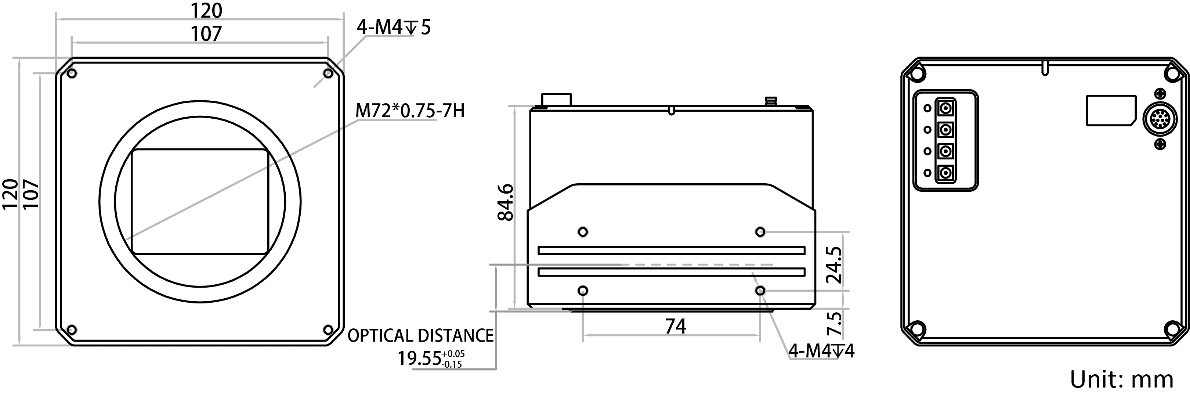

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CH1510-11XM-M72-TF
Datenblatt · EN · 657 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH1510-11XM-M72-TF
Technische Zeichnung · EN · 1 MB
Software und SDK (13)
- Herunterladen
Software / Firmware V1.1.2 HikRobot Flächenkamera MV-CH1510-11XM-M72-TF
Software / Firmware · EN · 9 MB
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CH1510-11XM-M72-TF
Handbuch · EN · 4 MB
Zubehör
Datenkabel(20)
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-DIN), 5 m
DIN 1.0/2.3 · 5 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-BNC), 5 m
DIN 1.0/2.3 · 5 m
Datenkabel
HIKROBOT
Standard CXP-6 Datenkabel (DIN-BNC), 10 m
DIN 1.0/2.3 · 10 m
Datenkabel
HIKROBOT
Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 10 m
HD-BNC · 10 m
HIKROBOT
Standard CXP-6 Datenkabel (DIN-DIN), 10 m
DIN 1.0/2.3 · 10 m
Datenkabel
HIKROBOT
Standard CXP-6 Datenkabel (DIN-BNC), 3 m
DIN 1.0/2.3 · 3 m
Datenkabel
HIKROBOT
Standard CXP-6 Datenkabel (DIN-BNC), 5 m
DIN 1.0/2.3 · 5 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-DIN), 3 m
DIN 1.0/2.3 · 3 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-BNC), 3 m
DIN 1.0/2.3 · 3 m
Datenkabel
HIKROBOT
Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 5 m
HD-BNC · 5 m
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-HDBNC), 5 m
DIN 1.0/2.3 · 5 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-HDBNC), 10 m
DIN 1.0/2.3 · 10 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-BNC), 10 m
DIN 1.0/2.3 · 10 m
Datenkabel
HIKROBOT
Standard CXP-6 Datenkabel (DIN-DIN), 3 m
DIN 1.0/2.3 · 3 m
Datenkabel
HIKROBOT
Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 3 m
HD-BNC · 3 m
HIKROBOT
Standard CXP-12 Datenkabel (HDBNC-HDBNC), 3 m
HD-BNC · 3 m
HIKROBOT
Standard CXP-12 Datenkabel (HDBNC-HDBNC), 5 m
HD-BNC · 5 m
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-DIN), 10 m
DIN 1.0/2.3 · 10 m
Datenkabel
HIKROBOT
Standard CXP-12 Datenkabel (HDBNC-HDBNC), 10 m
HD-BNC · 10 m
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-HDBNC), 3 m
DIN 1.0/2.3 · 3 m
Datenkabel
Beschreibung
Die HikRobot Flächenkamera MV-CH1510-11XM-M72-TF ist eine hochauflösende 151 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
