Zeilenbeleuchtung OPT-LSSX272-B
Hersteller-Artikelnummer: OPT-LSSX272-B
Serie: OPT-LSSX-Serie (Kreuz-Zeilenbeleuchtungen)
- Beleuchtungsbereich
- 254 mm?
- Lichtfarbe
- Blau
- Kühlung
- Lüfter
- Ansteuerung / Controllerbedarf
- Controller empfohlen
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LSSX272-B |
|---|---|
| Lichtfarbe | Blau |
| Stromaufnahme | 4,2 A |
| Leistung | 100,8 W |
| Hersteller-Bestellcode | 11560100023 |
| Gewicht | 1,41 kg |
| Empfohlener Controller | OPT-DPA6024EB |
| Abmessungen (L × B × H) | 272 × 50 × 94 mm |
| Serie | OPT-LSSX (gekreuzt) |
| Beleuchtungsanordnung | Gekreuzt / beidseitige Kreuzbeleuchtung |
| Beleuchtungsbereich | 254 mm |
| Kühlung | Lüfter |
| Anschluss | ZQ GX16M-6A |
| Controllerbedarf | Empfohlen |
| Kabellänge | 1000 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 40 mm |
| Gehäuselänge | 272 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

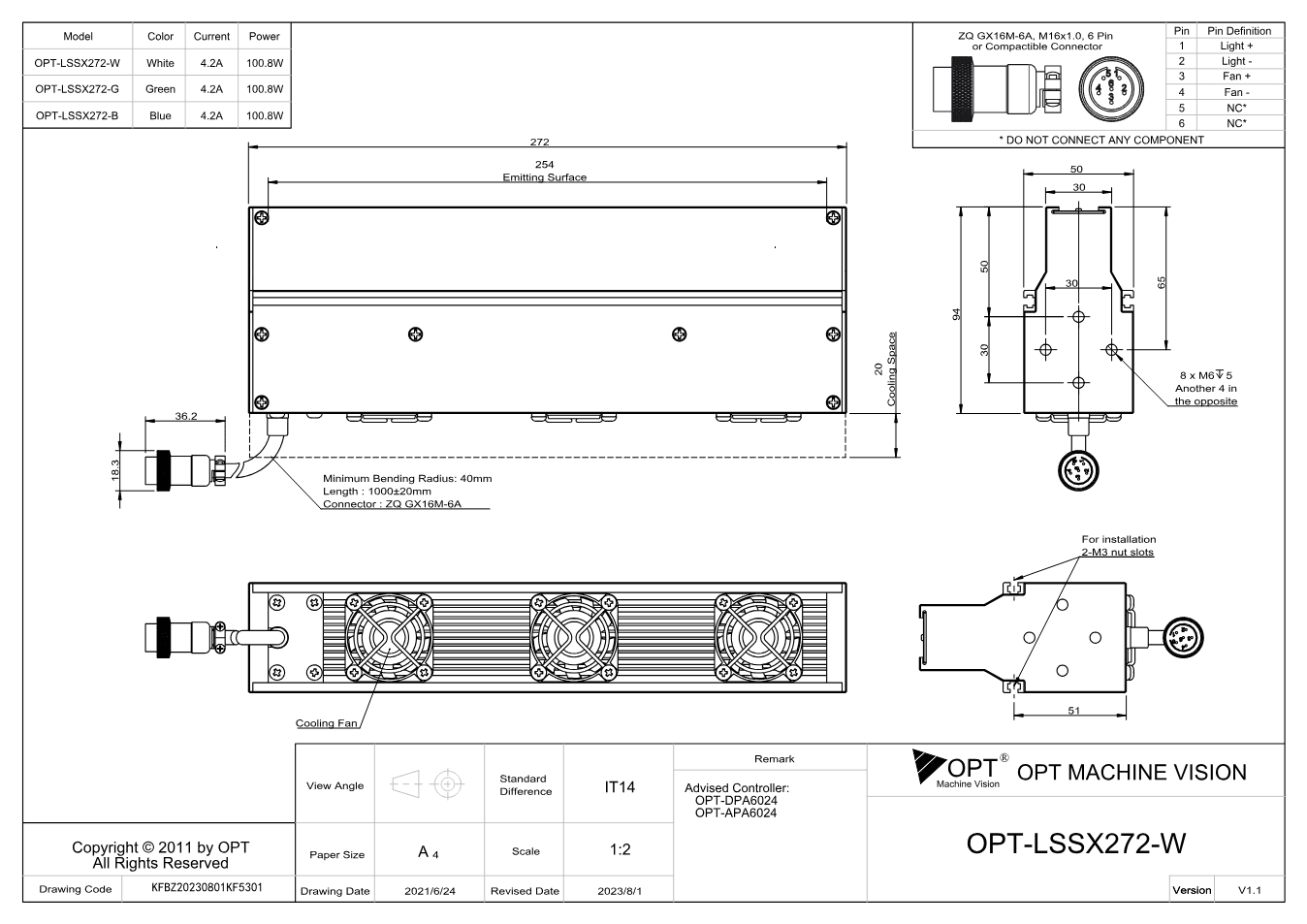

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt OPT-LSSX-Serie (PDF)
Datenblatt · EN · 1819 KB
- Herunterladen
Maßzeichnung OPT-LSSX272 (V1.1) (PDF)
Technische Zeichnung · EN · 187 KB
Zubehör
Beleuchtungskabel(9)
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX20M-6P-S-6A, 20 m
ZQ GX16M-6A · 20 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX1M-6P-S-6A, 1 m
ZQ GX16M-6A · 1 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX2M-6P-S-6A, 2 m
ZQ GX16M-6A · 2 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
Beschreibung
OPT-LSSX272-B ist eine gekreuzte Zeilenbeleuchtung aus der OPT-LSSX-Serie von OPT. Kennwerte laut Hersteller: Beleuchtungsbereich 254 mm bei 272 mm Gehäuselänge, Lichtfarbe Blau, Leistungsaufnahme 100,8 W, Nennstrom 4,2 A, Kühlung mit Lüfter, Anschluss ZQ GX16M-6A, Gewicht 1,41 kg. OPT empfiehlt den Controller OPT-DPA6024EB.
Die OPT-LSSX-Serie beleuchtet das Prüfteil laut Hersteller von beiden Seiten über eine besondere optische Anordnung. Sie ist dafür gedacht, gerichtete Schäden zu erkennen, und eignet sich nach Herstellerangabe sowohl für spiegelnde als auch für matte Oberflächen.
