OPT
Lichtcontroller OPT-DPA6024EB-8
Hersteller-Artikelnummer: OPT-DPA6024EB-8
- Steuerung
- digital
- Ausgangsart
- Konstantstrom
- Kanäle
- 8
- Ausgangsleistung
- 144 W je Kanal · 700 W gesamt
- Leuchtenspannung
- 24 V
- Betriebsart
- Dauerlicht / Strobe
- Kommunikation
- RS232, Ethernet (100 Mbit)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-DPA6024EB-8 |
|---|---|
| Steuerung | digital |
| Ausgangsart | Konstantstrom |
| Kanäle | 8 |
| Leuchtenspannung | 24 V |
| Eingangsspannung | 100-240 V AC, 50/60 Hz |
| Eingangsstrom | 9 A bei 115 V AC / 4 A bei 230 V AC |
| Betriebsart | Dauerlicht / Strobe |
| Automatische Erkennung des Leuchten-Nennstroms | für OPT-Leuchten mit 200 mA bis 6 A |
| Manuelle Einstellung des max. Ausgangsstroms | 25 mA bis 6 A |
| Helligkeitseinstellung | Helligkeit in 256 Stufen einstellbar |
| Kurzschlussschutz | Bei einem Kurzschluss an einem Controllerausgang spricht der Kurzschlussschutz des betreffenden Kanals an; der Kanal wird abgeschaltet und das Display zeigt „Er2“. |
| Überstromschutz | Überschreitet der Ausgangsstrom eines Kanals den eingestellten Wert, spricht der Überstromschutz dieses Kanals an; der Kanal wird abgeschaltet und das Display zeigt „Er1“. |
| Normaler Trigger | Helligkeit in 256 Stufen einstellbar |
| Zeiteinheit normaler Trigger | 1 µs / 10 µs / 1 ms / 100 ms |
| Pulsbreite normaler Trigger | 1 µs bis 30 s |
| Überstrom-Trigger (High Intensity) | 6 A Ausgang je Kanal |
| Zeiteinheit Pulsbreite Überstrom-Trigger | 1 µs / 10 µs / 1 ms |
| Pulsbreite Überstrom-Trigger | 1 µs bis 500 ms |
| Programmierbarer Trigger | bis zu 64 Abläufe, jeweils mit Helligkeit, Pulsbreite und Triggerquelle |
| DO-Ausgang | 5–24 V, 50 mA, Open-Drain |
| Reaktionszeit | ≤ 5 µs |
| Trigger-Frequenz | ≤ 40 kHz |
| Zeiteinheit Triggerverzögerung | 1 µs / 10 µs / 1 ms / 100 ms |
| Triggerverzögerung | 1 µs bis 6500 ms |
| Ausgangsleistung | 144 W je Kanal, gesamt 700 W |
| Kommunikation | RS232, Ethernet (100 Mbit) |
| Leistungsaufnahme im Standby | ≤ 18,5 W |
| Hochspannungsprüfung | AC 1500 V für 1 Minute, Ableitstrom < 10 mA |
| Isolation | DC 500 V, Isolationswiderstand > 20 MΩ |
| Betriebstemperatur | Betrieb -5 °C bis 50 °C |
| Abmessungen (L × B × H) | 184 × 346,1 × 156 mm |
| Gewicht | 4,5 kg |
| Zubehörtyp | Lichtcontroller |
| Serie | High Power Digital Current Controller |
| Anschluss Beleuchtung | 6-poliger Rundsteckverbinder: 1 Light+, 2 Light−, 3 Fan+, 4 Fan−, 5 Res (Markierungswiderstand für die automatische Stromerkennung), 6 Res |
| Reaktionsfrequenz | ≤ 40 kHz |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

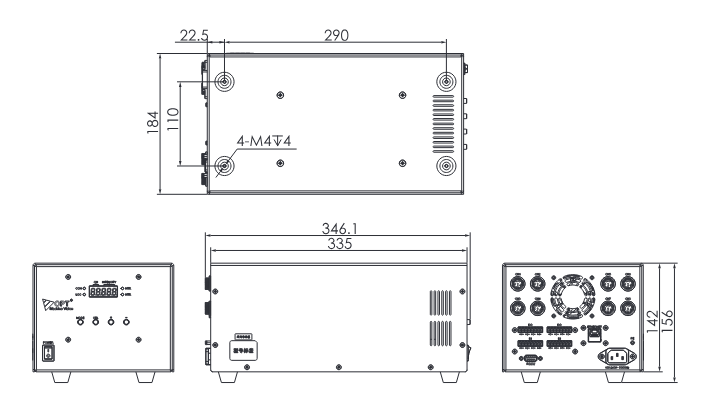

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt High Power Digital Current Controller (OPT)
Datenblatt · EN · 2887 KB
- Herunterladen
OPT Controller Demo-Software V3.7.1 (Windows)
Software / Firmware · EN · 30127 KB
- Herunterladen
OPT Controller SDK V1.2.2
Software / Firmware · EN · 672 KB
- Herunterladen
OPT Controller Software für Linux x86_64 V2.27
Software / Firmware · EN · 1071 KB
- Herunterladen
Handbuch OPT-DPA6024EB Light Source Controller User Manual
Handbuch · EN · 3136 KB
- Herunterladen
Programmierhandbuch OPT Digital Light Source Controller V1.2.2
Handbuch · EN · 1380 KB
- Herunterladen
Kommunikationsprotokoll OPT Digitalcontroller V3.4
Handbuch · EN · 148 KB
Zubehör
Beleuchtungskabel(18)
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX20M-6P-S-6A, 20 m
ZQ GX16M-6A · 20 m
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX3M-6P-S-20A, 3 m
WS20J6TQ · 3 m
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX5M-6P-S-20A, 5 m
WS20J6TQ · 5 m
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX10M-6P-S-20A, 10 m
WS20J6TQ · 10 m
OPT
Verlängerungskabel 6-polig, 20 A OPT-EX20M-6P-S-20A, 20 m
WS20J6TQ · 20 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX1M-6P-S-6A, 1 m
ZQ GX16M-6A · 1 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX2M-6P-S-6A, 2 m
ZQ GX16M-6A · 2 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX1M-6P-S-20A, 1 m
WS20J6TQ · 1 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX2M-6P-S-20A, 2 m
WS20J6TQ · 2 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX3M-6P-S-20A, 3 m
WS20J6TQ · 3 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX5M-6P-S-20A, 5 m
WS20J6TQ · 5 m
OPT
Lichtkabel 6-polig, 20 A OPT-DGYX10M-6P-S-20A, 10 m
WS20J6TQ · 10 m
Beschreibung
Die DPA6024EB-Serie ist OPTs digitaler Hochleistungs-Stromcontroller für 24-V-Leuchten mit 6-poligem Anschluss: 144 W je Kanal (bis 6 A), Dauerlicht und Strobe, Reaktionszeit ≤ 5 µs bei bis zu 40 kHz, DO-Ausgang und bis zu 64 programmierbare Abläufe. Die Serie reicht vom kompakten 2-Kanal-Gerät bis zum 16-Kanal-Tischgerät mit 1450 W Gesamtleistung.
OPT-DPA6024EB-8: 8 Kanäle, 144 W je Kanal, gesamt 700 W. Abmessungen 184 × 346,1 × 156 mm; Gewicht 4,5 kg. Lichtanschluss: 6-poliger Rundsteckverbinder: 1 Light+, 2 Light−, 3 Fan+, 4 Fan−, 5 Res (Markierungswiderstand für die automatische Stromerkennung), 6 Res. Im Downloadbereich finden Sie das OPT-Datenblatt der Serie, das Handbuch, Demo-Software, SDK und Programmierhandbuch und Kommunikationsprotokoll. Für die Abstimmung von Controller, Leuchte und Kabel beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
