OPT
Zeilenbeleuchtung OPT-LSSC128-R
Hersteller-Artikelnummer: OPT-LSSC128-R
Serie: OPT-LSSC-Serie (koaxiale Zeilenbeleuchtungen sehr hoher Intensität)
- Beleuchtungsbereich
- 110 mm?
- Lichtfarbe
- Rot
- Optischer Aufbau
- Koaxial?
- Kühlung
- Lüfter
- Ansteuerung / Controllerbedarf
- Controller empfohlen
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LSSC128-R |
|---|---|
| Lichtfarbe | Rot |
| Stromaufnahme | 1,4 A |
| Leistung | 33,6 W |
| Hersteller-Bestellcode | 11480400095 |
| Empfohlener Controller | OPT-DPA6024EB |
| Abmessungen (L × B × H) | 128 × 32 × 125,5 mm |
| Serie | OPT-LSSC (koaxial, hohe Intensität) |
| Optischer Aufbau | Koaxial |
| Strahlcharakteristik | Hochgerichtet |
| Beleuchtungsbereich | 110 mm |
| Kühlung | Lüfter |
| Anschluss | ZQ GX16M-6B |
| Controllerbedarf | Empfohlen |
| Gehäuselänge | 128 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

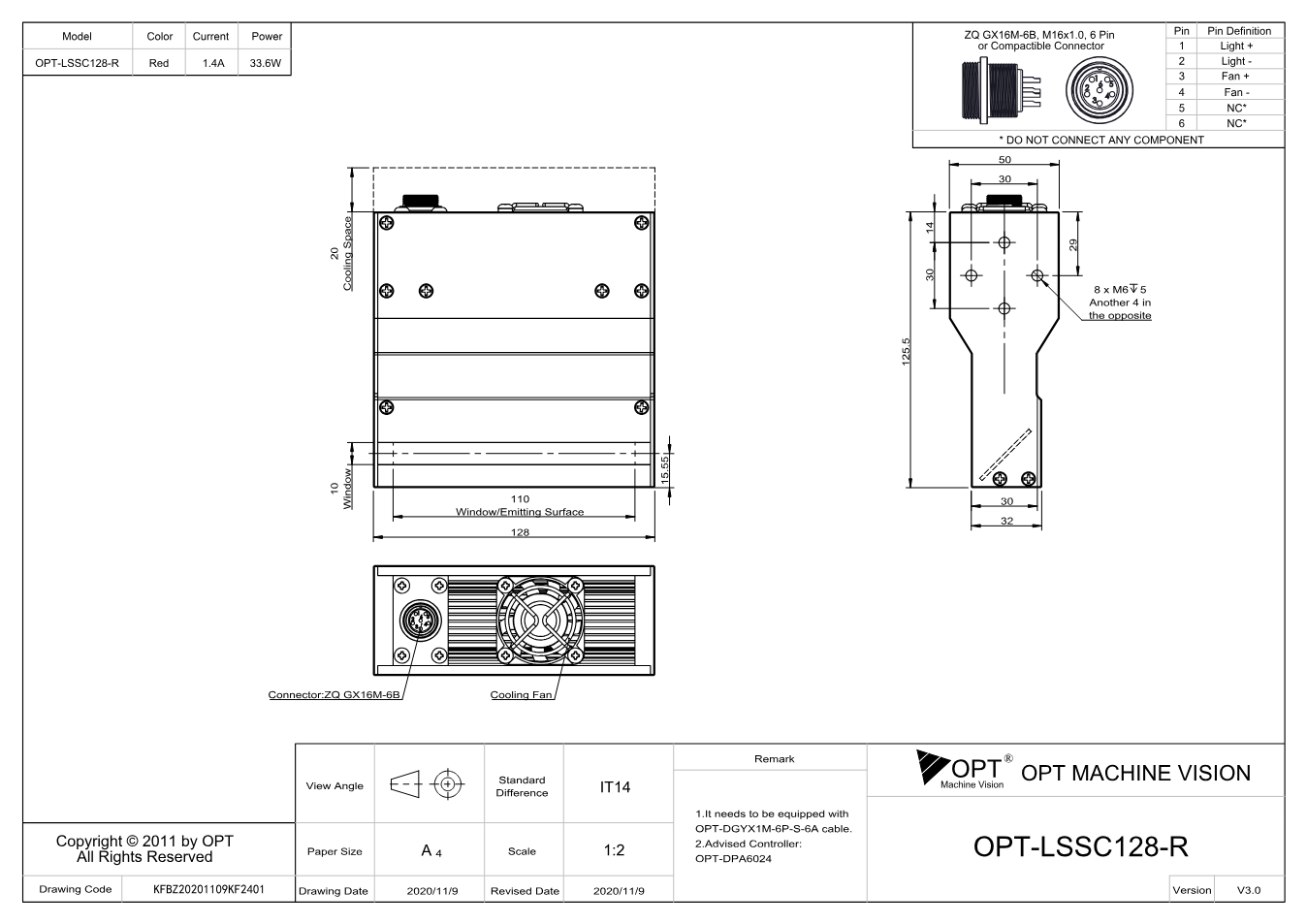

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-LSSC-Serie (koaxiale Zeilenbeleuchtungen sehr hoher Intensität): Serienbroschüre OPT (EN)
Datenblatt · EN · 935 KB
- Herunterladen
Maßzeichnung OPT-LSSC128 (V3.0) (PDF)
Technische Zeichnung · EN · 126 KB
- Herunterladen
Maßzeichnung OPT-LSSC128 (V3.0U) (PDF)
Technische Zeichnung · EN · 126 KB
Zubehör
Beleuchtungskabel(4)
Beschreibung
OPT-LSSC128-R ist eine koaxiale Zeilenbeleuchtung aus der OPT-LSSC-Serie von OPT. Kennwerte laut Hersteller: Beleuchtungsbereich 110 mm bei 128 mm Gehäuselänge, Lichtfarbe Rot, Leistungsaufnahme 33,6 W, Nennstrom 1,4 A, Kühlung mit Lüfter, Anschluss ZQ GX16M-6B. OPT empfiehlt den Controller OPT-DPA6024EB.
Die OPT-LSSC-Serie verbindet die Zeilenbeleuchtung mit einer koaxialen Einspiegelung: Das Licht trifft senkrecht auf die Bahn und wird von glatten Stellen direkt in die Zeilenkamera zurückgeworfen. Auf spiegelnden Bändern, Folien und Blechen entsteht so ein gleichmäßig helles Bild, in dem Fehlstellen dunkel hervortreten.
