di-soric
Koaxialbeleuchtung BEK-K5050-G5TI-IBS
Hersteller-Artikelnummer: BEK-K5050-G5TI-IBS
Serie: BEK-K5050
- Lichtfarbe
- Weiß, 6500 K
- Ansteuerung / Versorgung
- 18 … 35 V DC (Supply Class 2)
- Anschluss
- Stecker, M12, 3-polig
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | BEK-K5050-G5TI-IBS |
|---|---|
| Betriebsspannung | 18 … 35 V DC (Supply Class 2) |
| Leerlaufstrom (max.) | 310 mA (24 V DC) |
| Leistung | 7,4 W (24 V DC) |
| Verpolschutz | Ja |
| Leuchtfläche | 50 x 50 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | Mineralglas (Fenster) |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Zulassungen | UL |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Lichtquelle | LED |
| Farbe | Weiß |
| Farbtemperatur | 6500 K |
| Abstrahlwinkel FWHM | 120° |
| Beleuchtungsstärke | 21,3 kLx (5,0 mm) 12,5 kLx (30,0 mm) 7,10 kLx (50,0 mm) |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Umgebungstemperatur Betrieb | 0 … +40 °C |
| Schutzart | IP 20 |
| Anschluss | Stecker, M12, 3-polig |
| Anschlusskabel | VK … |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

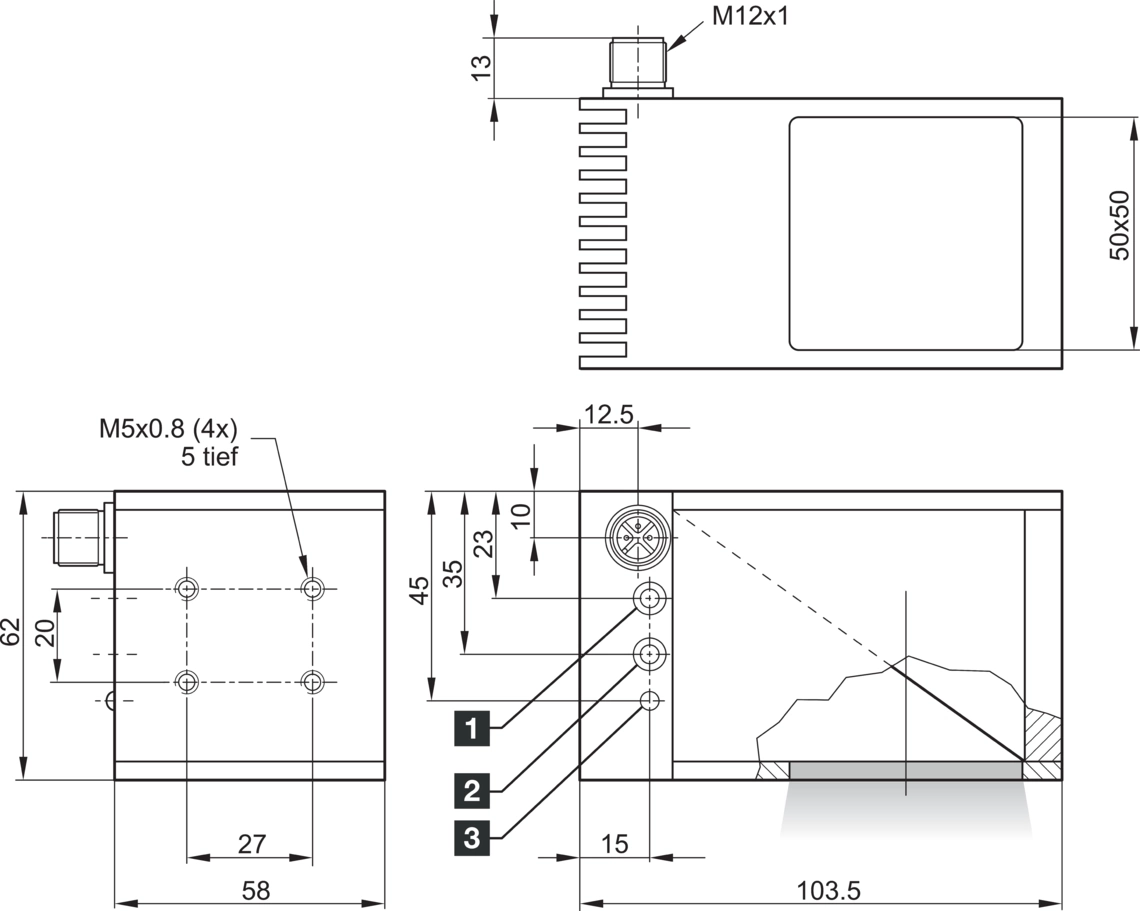

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-K5050-G5TI-IBS
Datenblatt · DE · 3 MB
- Herunterladen
BEK-K50/50-GxTI-IBS (STP)
Technische Zeichnung · DE · 641 KB
- Herunterladen
BEK-K50/50-GxTI-IBS (IGS)
Technische Zeichnung · DE · 2 MB
Zubehör
Strom- / I/O-Kabel(8)
di-soric
Strom- / I/O-Kabel VKHM-W-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-W-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
Halterung / Stand(8)
di-soric
Grundhalter HS-GH-12
Grundhalter
di-soric
Kreuzverbinder HS-K-12-12-A
Kreuzverbinder
di-soric
Montagestange HS-S-12-100-V
Montagestange
di-soric
Montagestange HS-S-12-200-V
Montagestange
di-soric
Montagestange HS-S-12-500-V
Montagestange
di-soric
Klemmzylinder HS-KL-12-20-V
Klemmzylinder
di-soric
Sensorhalter HS-S-12-130-M10
Sensorhalter
di-soric
Grundhalter SH-G-BE
Grundhalter
Adapterring(1)
Beschreibung
Koaxialbeleuchtungen dienen zur schattenfreien, axialen Ausleuchtung der Untersuchungsobjekte. Oberflächenreflexe werden zuverlässig unterdrückt. Sie sind in allen applikationsrelevanten Lichtfarben lieferbar und zeichnen sich durch Merkmale wie Triggerinversion und Helligkeitsverstellung aus. Koaxialbeleuchtungen eignen sich zum Betrieb an einer 24 VDC-Spannungsquelle und sind helligkeitsstabilisiert für einen weiten Spannungsbereich. Im Downloadbereich finden Sie das Datenblatt und die CAD-Daten. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
