di-soric
Grundhalter HS-GH-12
Hersteller-Artikelnummer: HS-GH-12
Serie: HS-GH
- Zubehörtyp
- Halterung / Stand
- Bauteil
- Grundhalter
- Material
- Zinkdruckguss
- Produktserie
- Z-UBT-KL-MS Montagesystem
- Abmessungen
- Gewinde: M10
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | HS-GH-12 |
|---|---|
| Maß | Gewinde: M10 |
| Gehäusematerial | Zinkdruckguss |
| Komponente | Grundhalter |
| Produktserie | Z-UBT-KL-MS Montagesystem |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

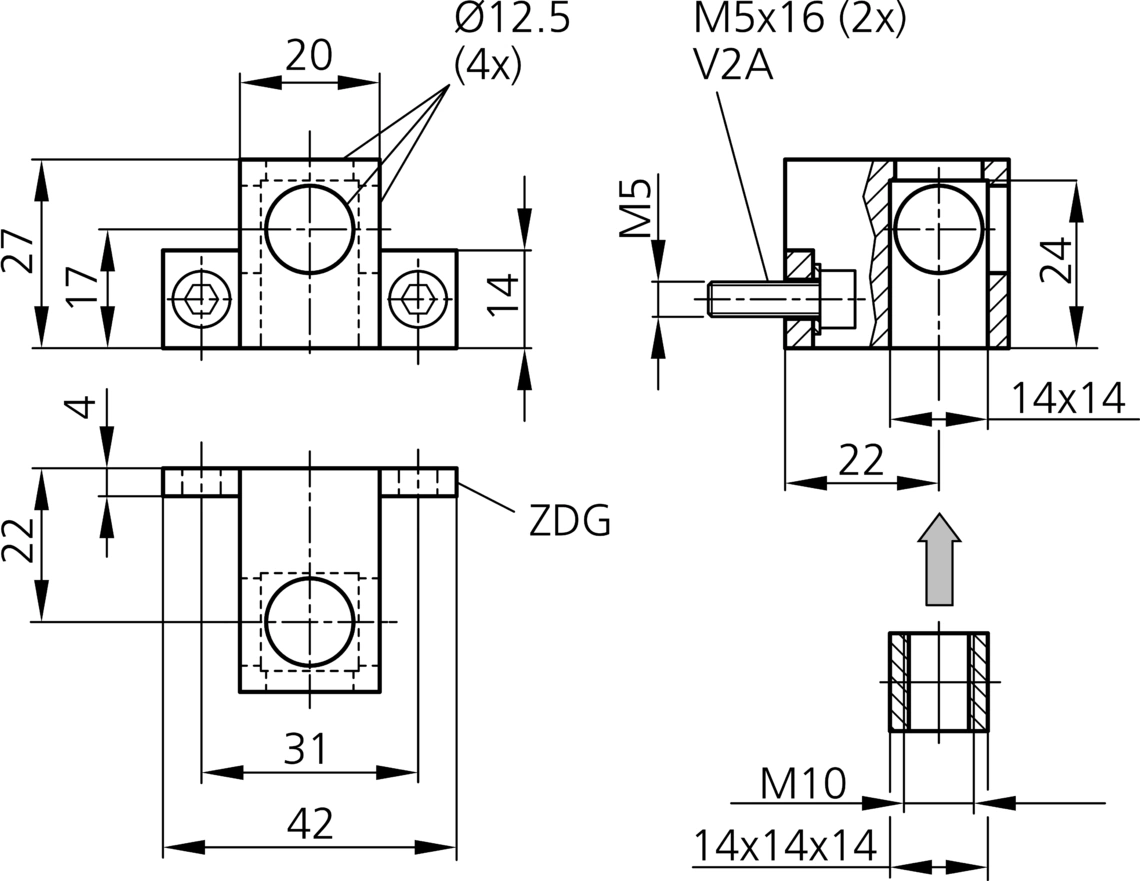

Maßzeichnung
Dokumente
- Datenblatt herunterladen
209485 ds HS-GH-12 de (PDF)
Datenblatt · DE · 443 KB
- Herunterladen
HS-GH-12 (STP)
Technische Zeichnung · DE · 214 KB
- Herunterladen
HS-GH-12 (DXF)
Technische Zeichnung · DE · 157 KB
- Herunterladen
HS-GH-12 (DWG)
Technische Zeichnung · DE · 62 KB
- Herunterladen
HS-KL-12-20-V (STP)
Technische Zeichnung · DE · 470 KB
- Herunterladen
HS-S-12-130-M10 (STP)
Technische Zeichnung · DE · 24 KB
Beschreibung
Umfangreiches Montagesystem-Programm für die feste Befestigung von Sensoren und Beleuchtungen - mit Grundhaltern, Rohren, Stangen, Adapterringen, Gelenkarmen, Winkelklemmstücken und Kreuzverbindern lässt sich nahezu jede Montagesituation abdecken. Zu den weiteren Eigenschaften zählen: vielseitiges Haltesystem mit hoher Flexibilität, universelle Montage, stufenlose Justierung und robuste Bauweise. Im Downloadbereich finden Sie das Datenblatt und die CAD-Daten. Sie sind sich bei der Auswahl nicht sicher? Sprechen Sie uns an - wir prüfen die Kombination und nennen Ihnen Preis und Lieferzeit.
