di-soric

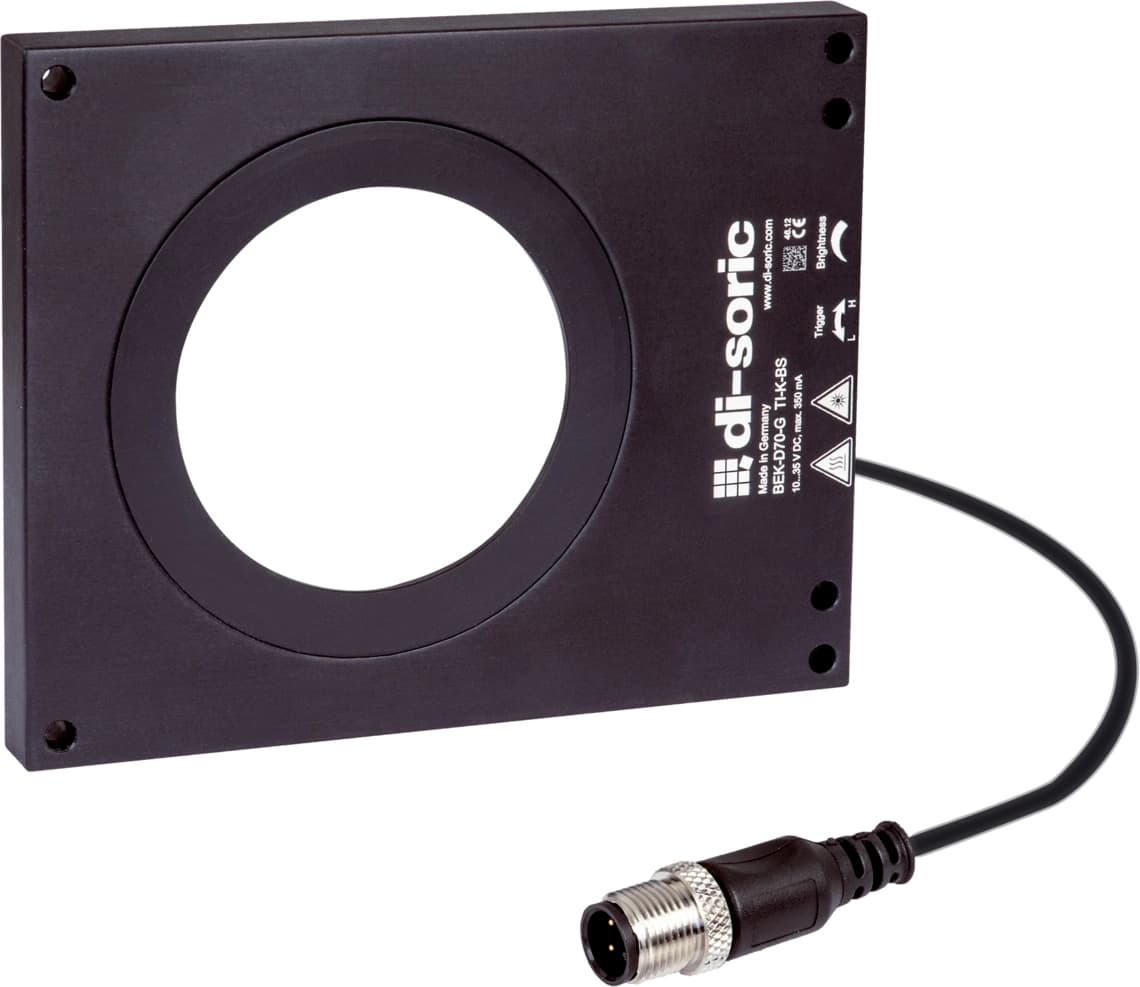

Dunkelfeldbeleuchtung BEK-D70-G2TI-K-BS
Hersteller-Artikelnummer: BEK-D70-G2TI-K-BS
Serie: BEK-D70
- Beleuchtungsbereich
- Ø 70 mm?
- Lichtfarbe
- Grün, 525 nm
- Ansteuerung / Controllerbedarf
- 10 … 35 V DC (Supply Class 2), Integrierter Treiber / Leistungsregelung
- Anschluss
- Pigtail, 0,3 m, M12, 3-polig
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | BEK-D70-G2TI-K-BS |
|---|---|
| Betriebsspannung | 10 … 35 V DC (Supply Class 2) |
| Leerlaufstrom (max.) | 220 mA (24 V DC) |
| Leistung | 5,5 W (24 V DC) |
| Verpolschutz | Ja |
| Isolationsspannungsfestigkeit | 500 V |
| Leuchtfläche | Ø 70 |
| Gehäuseabmaße | 105 x 130 x 12 mm |
| Durchmesser | Ø 70 mm (Durchmesser) |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Zulassungen | UL |
| Bauform | Dunkelfeldbeleuchtung |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Lichtquelle | LED |
| Farbe | Grün |
| Wellenlänge | 525 nm |
| Abstrahlwinkel FWHM | 40° |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Einschaltverzögerung (Trig.) | 0,400 ms |
| Ausschaltverzögerung (Trig.) | 0,120 ms |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Umgebungstemperatur Betrieb | 0 … +40 °C (Dauerbetrieb) |
| Schutzart | IP 67 |
| Anschluss | Pigtail, 0,3 m, M12, 3-polig |
| Anschlusskabel | VK … |
| Gehäusehöhe | 130 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-D70-G2TI-K-BS
Datenblatt · DE · 1 MB
- Herunterladen
BEK-D70 (DXF)
Technische Zeichnung · DE · 576 KB
- Herunterladen
BEK-D70 (DWG)
Technische Zeichnung · DE · 178 KB
- Herunterladen
BEK-D70-GxTI-K-BS (IGS)
Technische Zeichnung · DE · 2 MB
- Herunterladen
BEK-D70-GxTI-K-BS (STP)
Technische Zeichnung · DE · 931 KB
Zubehör
Strom- / I/O-Kabel(8)
di-soric
Strom- / I/O-Kabel VKHM-W-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-W-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-W-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-2.54
Buchse, M12, 4-polig, A-kodiert · 2.500 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-54
Buchse, M12, 4-polig, A-kodiert · 5.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-104
Buchse, M12, 4-polig, A-kodiert · 10.000 mm
di-soric
Strom- / I/O-Kabel VKHM-Z-154
Buchse, M12, 4-polig, A-kodiert · 15.000 mm
Halterung / Stand(9)
di-soric
Grundhalter HS-GH-12-A
Grundhalter
di-soric
Grundhalter HS-GH-12
Grundhalter
di-soric
Kreuzverbinder HS-K-12-12-A
Kreuzverbinder
di-soric
Montagestange HS-S-12-100-V
Montagestange
di-soric
Montagestange HS-S-12-200-V
Montagestange
di-soric
Montagestange HS-S-12-500-V
Montagestange
di-soric
Klemmzylinder HS-KL-12-20-V
Klemmzylinder
di-soric
Sensorhalter SH-U1-12-150-V
Sensorhalter
di-soric
Sensorhalter HS-S-12-130-M10
Sensorhalter
Adapterring(1)
Beschreibung
Dunkelfeldbeleuchtungen dienen zur Kontrasterhöhung von Oberflächendefekten beispielsweise für die Qualitätsüberprüfung. Bei diesen Beleuchtungen erfolgt eine transversale Lichteinkopplung zur Kamerablickrichtung. Sie sind in allen applikationsrelevanten Lichtfarben lieferbar und zeichnen sich durch Merkmale wie Triggerinversion und Helligkeitsverstellung aus. Im Downloadbereich finden Sie das Datenblatt und die CAD-Daten. Für die Abstimmung von Leuchte, Objektiv und Lichtcontroller beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
