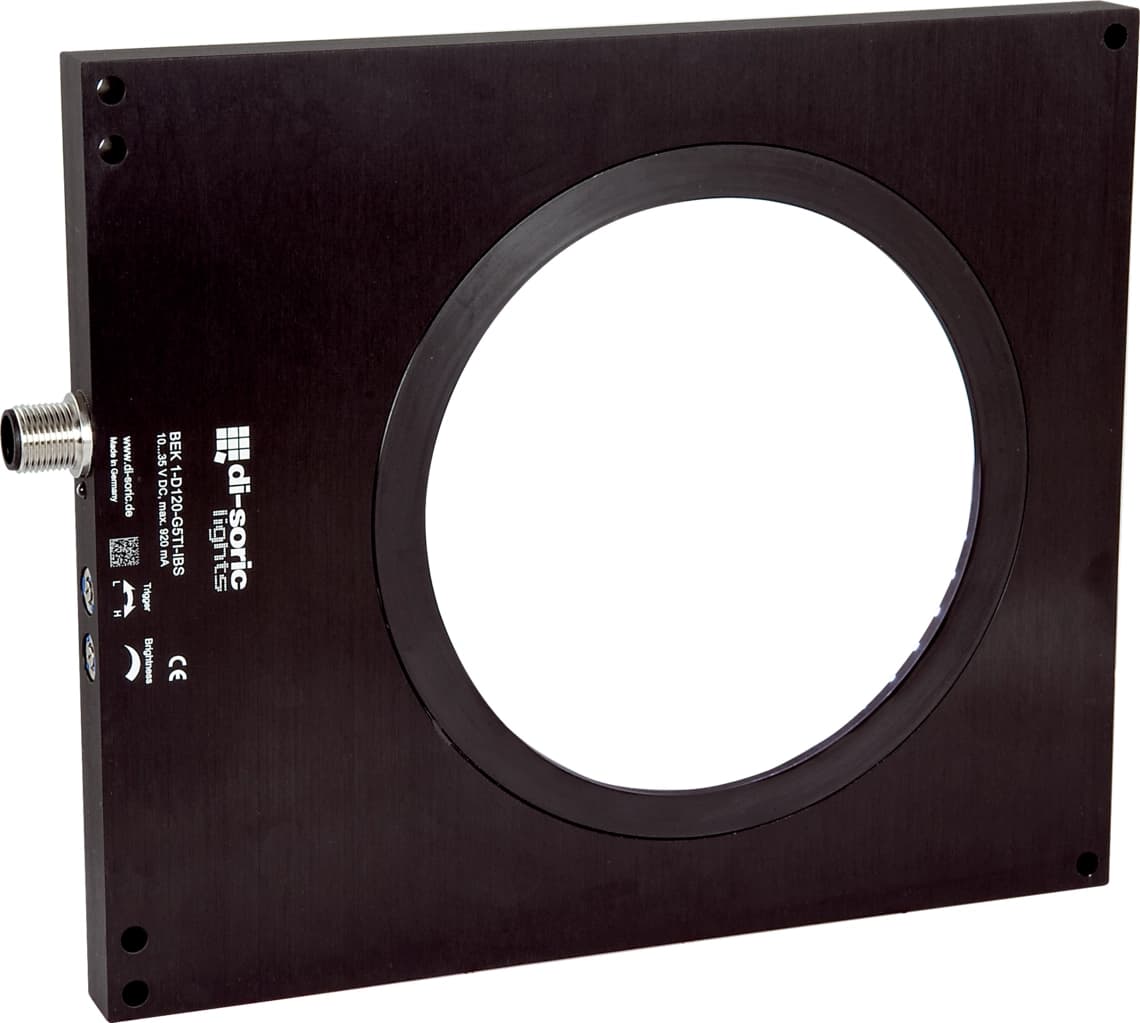

Dunkelfeldbeleuchtung BEK-1-D120-G1TI-IBS
Hersteller-Artikelnummer: BEK-1-D120-G1TI-IBS
Serie: BEK-1
- Beleuchtungsbereich
- Ø 120 mm?
- Lichtfarbe
- Rot, 630 nm
- Ansteuerung / Controllerbedarf
- 10 … 35 V DC (Supply Class 2), Integrierter Treiber / Leistungsregelung
- Anschluss
- Stecker, M12, 3-polig
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | BEK-1-D120-G1TI-IBS |
|---|---|
| Betriebsspannung | 10 … 35 V DC (Supply Class 2) |
| Leerlaufstrom (max.) | 250 mA (24 V DC) |
| Leistung | 6,0 W (24 V DC) |
| Verpolschutz | Ja |
| Isolationsspannungsfestigkeit | 500 V |
| Leuchtfläche | Ø 120 |
| Gehäuseabmaße | 170 x 200 x 15 mm |
| Durchmesser | Ø 120 mm (Durchmesser) |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Risikogruppe (DIN EN 62471) | Freie Gruppe |
| Zulassungen | UL |
| Bauform | Dunkelfeldbeleuchtung |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Lichtquelle | LED |
| Farbe | Rot |
| Wellenlänge | 630 nm |
| Abstrahlwinkel FWHM | 40° |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Einschaltverzögerung (Trig.) | 0,260 ms |
| Ausschaltverzögerung (Trig.) | 0,070 ms |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Umgebungstemperatur Betrieb | 0 … +40 °C |
| Schutzart | IP 67 |
| Anschluss | Stecker, M12, 3-polig |
| Anschlusskabel | VK … |
| Gehäusehöhe | 200 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

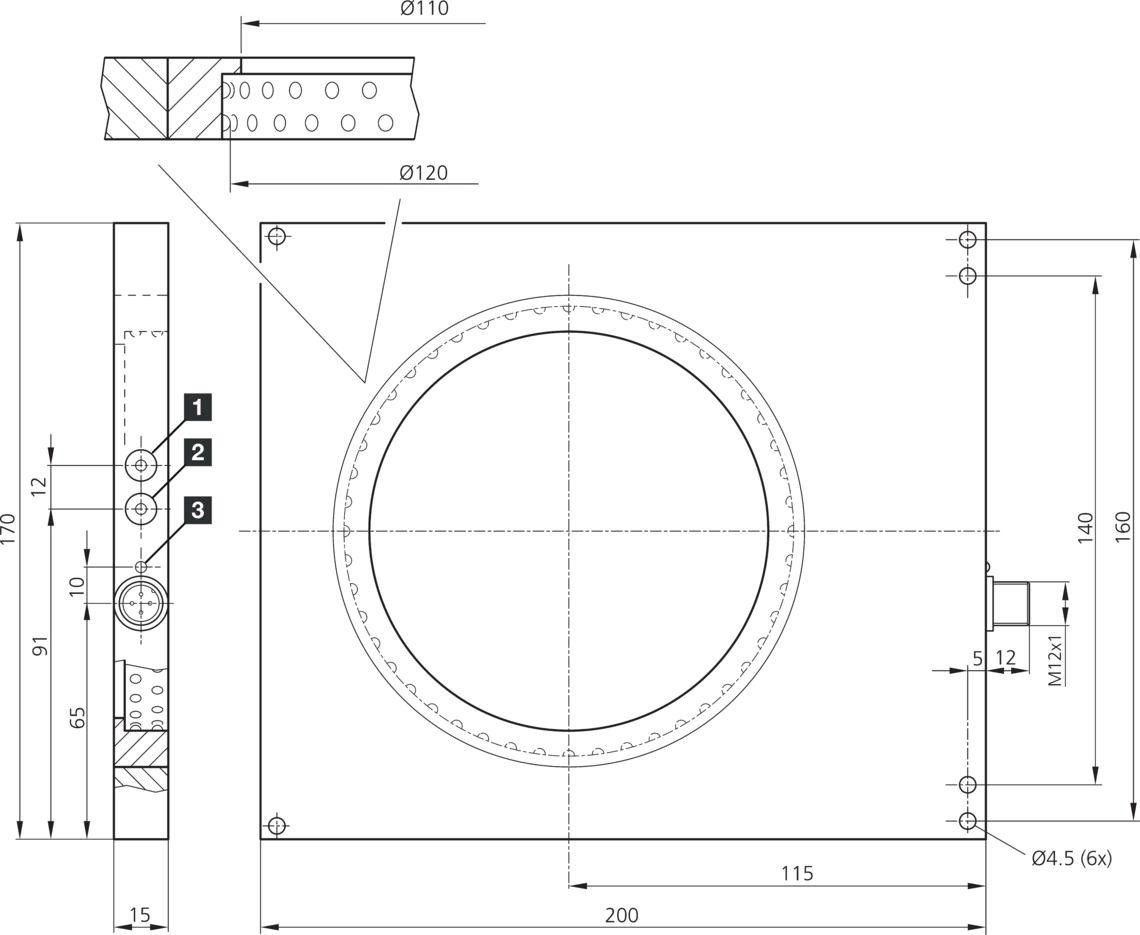

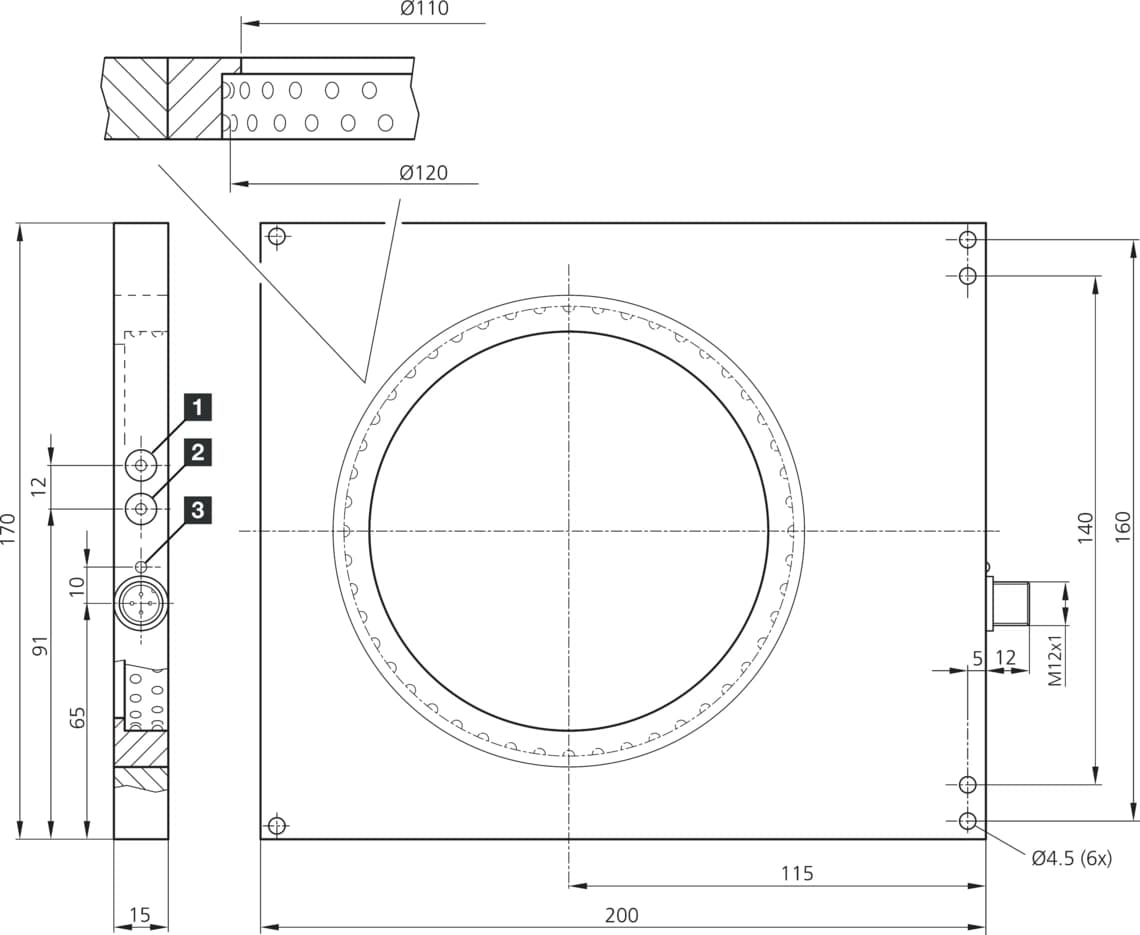

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-1-D120-G1TI-IBS
Datenblatt · DE · 1331 KB
- Herunterladen
BEK 1-D120-GxTI-IBS (IGS)
Technische Zeichnung · DE · 1929 KB
- Herunterladen
BEK 1-D120-GxTI-IBS (STP)
Technische Zeichnung · DE · 632 KB
- Herunterladen
BEK 1-D120 (DXF)
Technische Zeichnung · DE · 207 KB
