OPT
Lichtcontroller OPT-DPA2005EB-4
Hersteller-Artikelnummer: OPT-DPA2005EB-4
- Steuerung
- digital
- Ausgangsart
- Konstantstrom
- Kanäle
- 4
- Ausgangsleistung
- 10 W je Kanal · 30 W gesamt
- Leuchtenspannung
- 2 bis 5 V
- Betriebsart
- Dauerlicht / Strobe
- Kommunikation
- RS232, Ethernet (100 Mbit)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-DPA2005EB-4 |
|---|---|
| Steuerung | digital |
| Ausgangsart | Konstantstrom |
| Kanäle | 4 |
| Leuchtenspannung | 5 V |
| Eingangsspannung | 100–240 V AC, 50/60 Hz |
| Eingangsstrom | 1,8 A bei 115 V AC / 1 A bei 230 V AC |
| Betriebsart | Dauerlicht / Strobe |
| Automatische Erkennung des Leuchten-Nennstroms | – |
| Manuelle Einstellung des max. Ausgangsstroms | 10 mA bis 2 A |
| Helligkeitseinstellung | Helligkeit in 256 Stufen einstellbar |
| Kurzschlussschutz | Bei einem Kurzschluss an einem Controllerausgang spricht der Kurzschlussschutz des betreffenden Kanals an; der Kanal wird abgeschaltet und das Display zeigt „Er2“. |
| Überstromschutz | Überschreitet der Ausgangsstrom eines Kanals den eingestellten Wert, spricht der Überstromschutz dieses Kanals an; der Kanal wird abgeschaltet und das Display zeigt „Er1“. |
| Triggerung | Pegeltrigger (Low 0–2 V, High 5–24 V) |
| Normaler Trigger | Helligkeit in 256 Stufen einstellbar |
| Zeiteinheit normaler Trigger | 1 µs / 10 µs / 1 ms / 100 ms |
| Pulsbreite normaler Trigger | 1 µs bis 30 s |
| Überstrom-Trigger (High Intensity) | 2 A Ausgang je Kanal |
| Pulsbreite Überstrom-Trigger | 0,01 bis 5,00 ms |
| Programmierbarer Trigger | bis zu 64 Abläufe, jeweils mit Helligkeit, Pulsbreite und Triggerquelle |
| Reaktionszeit | ≥ 30 µs |
| Trigger-Frequenz | ≤ 10 kHz |
| Ausgangsleistung | 10 W je Kanal, gesamt 30 W |
| Kommunikation | RS232, Ethernet (100 Mbit) |
| Leistungsaufnahme im Standby | 3,2 W |
| Hochspannungsprüfung | AC 1500 V für 1 Minute, Ableitstrom < 10 mA |
| Isolation | DC 500 V, Isolationswiderstand > 20 MΩ |
| Betriebstemperatur | Betrieb -5 °C bis 50 °C |
| Abmessungen (L × B × H) | 65 × 126,2 × 170 mm |
| Gewicht | 0,7 kg |
| Zubehörtyp | Lichtcontroller |
| Serie | Digital Current Controller for Spot Lights |
| Reaktionsfrequenz | ≤ 10 kHz |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

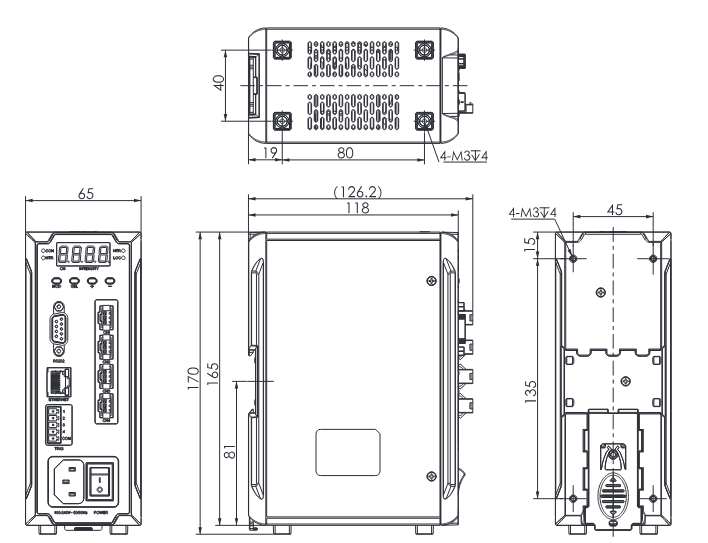

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Digital Current Controller for Spot Lights (OPT)
Datenblatt · EN · 3 MB
- Herunterladen
OPT Controller Demo-Software V3.7.1 (Windows)
Software / Firmware · EN · 29 MB
- Herunterladen
OPT Controller SDK V1.2.2
Software / Firmware · EN · 672 KB
- Herunterladen
OPT Controller Software für Linux x86_64 V2.27
Software / Firmware · EN · 1 MB
- Herunterladen
Programmierhandbuch OPT Digital Light Source Controller V1.2.2
Handbuch · EN · 1 MB
- Herunterladen
Kommunikationsprotokoll OPT Digitalcontroller V3.4
Handbuch · EN · 148 KB
Beschreibung

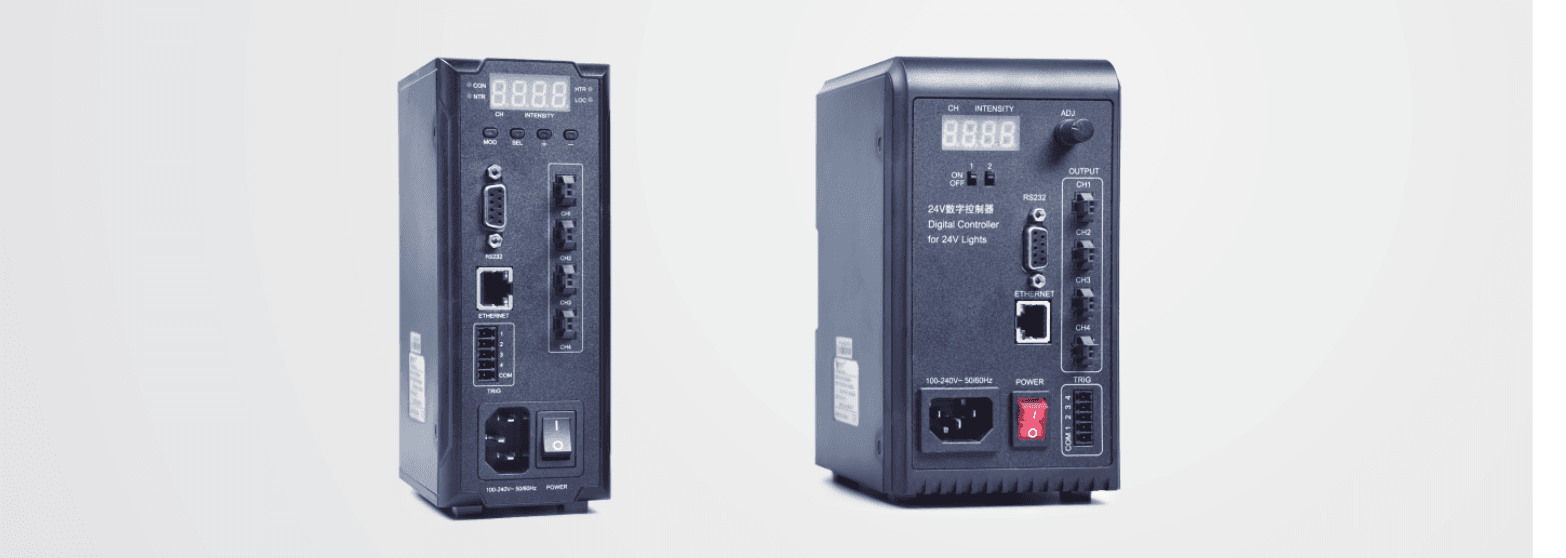

Die DPA2005-Serie ist der digitale Stromcontroller von OPT für 5-V-Spotleuchten: bis 2 A je Kanal, Dauerlicht und Strobe, 256 Helligkeitsstufen, Pegeltrigger mit programmierbaren Abläufen und Ansteuerung über RS232 oder Ethernet. Die EB-Version hat ein Bedienfeld mit Tasten, die E-Versionen einen Drehsteller.
OPT-DPA2005EB-4: 4 Kanäle, 10 W je Kanal, gesamt 30 W. Abmessungen 65 × 126,2 × 170 mm; Gewicht 0,7 kg. Im Downloadbereich finden Sie das OPT-Datenblatt der Serie, Demo-Software, SDK und Programmierhandbuch und Kommunikationsprotokoll. Für die Abstimmung von Controller, Leuchte und Kabel beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
