OPT
Lichtcontroller OPT-DPA2005EC-4
Hersteller-Artikelnummer: OPT-DPA2005EC-4
- Steuerung
- digital
- Ausgangsart
- Konstantstrom
- Kanäle
- 4
- Ausgangsleistung
- 10 W je Kanal · 20 W gesamt
- Leuchtenspannung
- 5 V
- Betriebsart
- Dauerlicht / Strobe
- Kommunikation
- RS232, Ethernet (100 Mbit)
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-DPA2005EC-4 |
|---|---|
| Steuerung | digital |
| Ausgangsart | Konstantstrom |
| Kanäle | 4 |
| Eingangsspannung | 22-25 V DC |
| Eingangsstrom | 1,5 A bei 4 Kanälen |
| Betriebsart | Dauerlicht / Strobe |
| Leuchtenspannung | 5-V-Leuchten |
| Automatische Erkennung des Leuchten-Nennstroms | – |
| Manuelle Einstellung des max. Ausgangsstroms | 10 mA bis 2 A |
| Helligkeitseinstellung | Helligkeit in 256 Stufen einstellbar |
| Kurzschlussschutz | ja – Anzeige im Display; nach Beheben des Fehlers und Neustart läuft der Kanal weiter |
| Überstromschutz | ja – das Display zeigt „ER1“; nach Beheben des Fehlers und Neustart läuft der Kanal weiter |
| Normaler Trigger | Helligkeit in 256 Stufen programmierbar |
| Zeiteinheit normaler Trigger | 1 µs / 10 µs / 1 ms / 100 ms |
| Pulsbreite normaler Trigger | 30 µs bis 30 s |
| Überstrom-Trigger (High Intensity) | 2 A je Kanal |
| Pulsbreite Überstrom-Trigger | 0,03 µs bis 5,00 ms |
| Programmierbarer Trigger | bis zu 64 Abläufe, jeweils mit Helligkeit, Pulsbreite und Triggerquelle |
| Reaktionszeit | ≥ 30 µs |
| Trigger-Frequenz | ≤ 20 kHz |
| Zeiteinheit Triggerverzögerung | 1 µs / 10 µs / 1 ms |
| Triggerverzögerung | 1 µs bis 6553 ms |
| DO-Ausgang | 4 Open-Collector-Ausgänge |
| Zeiteinheit DO-Pulsbreite | – |
| DO-Pulsbreite | – |
| Zeiteinheit DO-Verzögerung | – |
| DO-Verzögerung | – |
| Ausgangsleistung | 10 W je Kanal, gesamt 20 W (4 Kanäle) |
| Max. Strobe-Ausgangsstrom | 2 A |
| Kommunikation | RS232, Ethernet (100 Mbit) |
| Leistungsaufnahme im Standby | ≤ 2 W (gemessen bei 24 V DC) |
| Betriebstemperatur | Betrieb -5 °C bis 50 °C |
| Abmessungen (L × B × H) | 41,5 × 103,7 × 145 mm |
| Gewicht | 0,22 kg |
| Zubehörtyp | Lichtcontroller |
| Serie | DPA Mini Digital Current Controller |
| Reaktionsfrequenz | ≤ 20 kHz |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

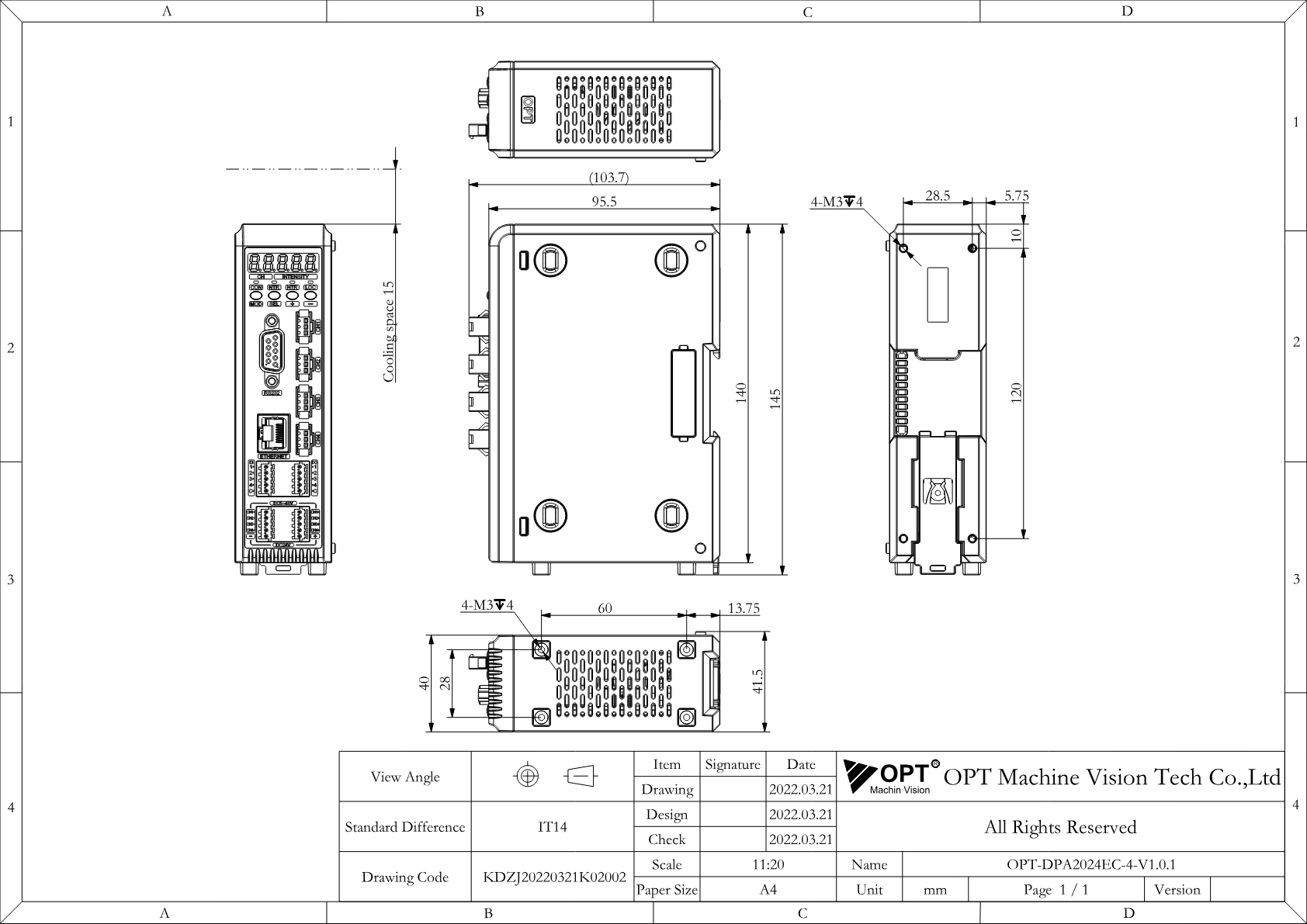

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt DPA Mini Digital Current Controller (OPT)
Datenblatt · EN · 2 MB
- Herunterladen
Maßzeichnung OPT-DPA2005EC-4 (OPT-DPA2024EC-4-V1.0.1, PDF)
Technische Zeichnung · EN · 578 KB
- Herunterladen
OPT Controller Demo-Software V3.7.1 (Windows)
Software / Firmware · EN · 29 MB
- Herunterladen
OPT Controller SDK V1.2.2
Software / Firmware · EN · 672 KB
- Herunterladen
OPT Controller Software für Linux x86_64 V2.27
Software / Firmware · EN · 1 MB
- Herunterladen
Handbuch OPT-DPA2024EC Multivoltage Light Source Controller User Manual-V1.0.1
Handbuch · EN · 974 KB
- Herunterladen
Programmierhandbuch OPT Digital Light Source Controller V1.2.2
Handbuch · EN · 1 MB
- Herunterladen
Kommunikationsprotokoll OPT Digitalcontroller V3.4
Handbuch · EN · 148 KB
Beschreibung
Die DPA-Mini-Serie ist OPTs schmaler DC-Stromcontroller für den Schaltschrank (41,5 mm breit, 22-25 V DC): vier Kanäle mit bis 3 A, Dauerlicht und Strobe, 256 Helligkeitsstufen, DO-Ausgänge und bis zu 64 programmierbare Abläufe. Der Hauptcontroller (DPA…EC-4, mit RS232 und Ethernet) wird über Steckverbinder mit bis zu acht EMA-Erweiterungsmodulen (ohne eigene Schnittstelle) auf maximal 36 Kanäle ausgebaut; je Modell für 24-V-, 12-V- oder 5-V-Leuchten.
OPT-DPA2005EC-4: 4 Kanäle, 10 W je Kanal, gesamt 20 W. Abmessungen 41,5 × 103,7 × 145 mm; Gewicht 0,22 kg. Maßzeichnung: baugleiches Gehäuse wie OPT-DPA2024EC-4 (Katalog: 41,5 × 103,7 × 145 mm); OPT liefert zu diesem Modell keine eigene Zeichnung. Im Downloadbereich finden Sie das OPT-Datenblatt der Serie, das Handbuch, die Maßzeichnung (PDF), Demo-Software, SDK und Programmierhandbuch und Kommunikationsprotokoll. Für die Abstimmung von Controller, Leuchte und Kabel beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
