HIKROBOT

Zeilenkamera MV-CL044-91NM

Hersteller-Artikelnummer: MV-CL044-91NM · 306302877

Schnittstelle: 2,5 GigE
Zeilenauflösung: 4K
Auflösung: 4096 × 4
Pixelgröße: 7 µm × 7 µm
Max. Zeilenrate: 75,3 kHz
Mono / Color: Mono
Objektivanschluss: M42 × 1
Sensortyp: CMOS
Dimensionen: 62 × 62 × 46,1 mm

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CL044-91NM
Sensortyp	CMOS
Pixelgröße	7 µm × 7 µm
Auflösung	4096 × 4
Bildmodus	Unterstützt 1-Line, 2-TDI, 4-TDI
Max. Zeilenrate	Full resolution: 75.3 kHz @ Mono 8 (1-Line, 2-TDI), 40 kHz @ Mono 8 (4-TDI), 37.6 kHz @ Mono 10/12 (1-Line, 2-TDI, 4-TDI) Line rate after ROI: Max. 160 kHz @ Mono 8 & 1-Line (1928 P und below)
Dynamikbereich	60.9 dB
Signal-Rausch-Verhältnis (SNR)	40.5 dB
Gain (Verstärkung)	1.0 ×, 2.0 ×, 3.0 ×, 4.0 ×
Belichtungszeit	1 µs bis 10 ms
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich, Triggerbreiten-Belichtung
Farbmodus	Mono
Pixelformat	Mono 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale Bildspiegelung
Triggermodus	External trigger, internal trigger
Externer Triggermodus	Line trigger, frame trigger, line + frame trigger
Schnittstelle	2.5 Gigabit Ethernet (2500 Mbit/s), kompatibel mit Gigabit Ethernet (1000 Mbit/s) und Fast Ethernet (100 Mbit/s)
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: bi-directional configurable I/O × 4 (Line 0/1/3/4) und support single-ended/differential I/O signal
Stromversorgung	12 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 7.3 W @ 12 VDC
Objektivanschluss	M42*1.0, Auflagemaß 12 mm Connecting bis F-mount, C-Mount, und other lenses via adapter ring
Abmessungen	62 mm × 62 mm × 46,1 mm (2.4" × 2.4" × 1.8")
Gewicht	ca. 260 g (0,6 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–20 °C bis 55 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 80 % RH (nicht kondensierend)
Software	MVS oder the third-party software meeting with GigE Vision protocol
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11 und 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC
Mono / Color	Mono

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

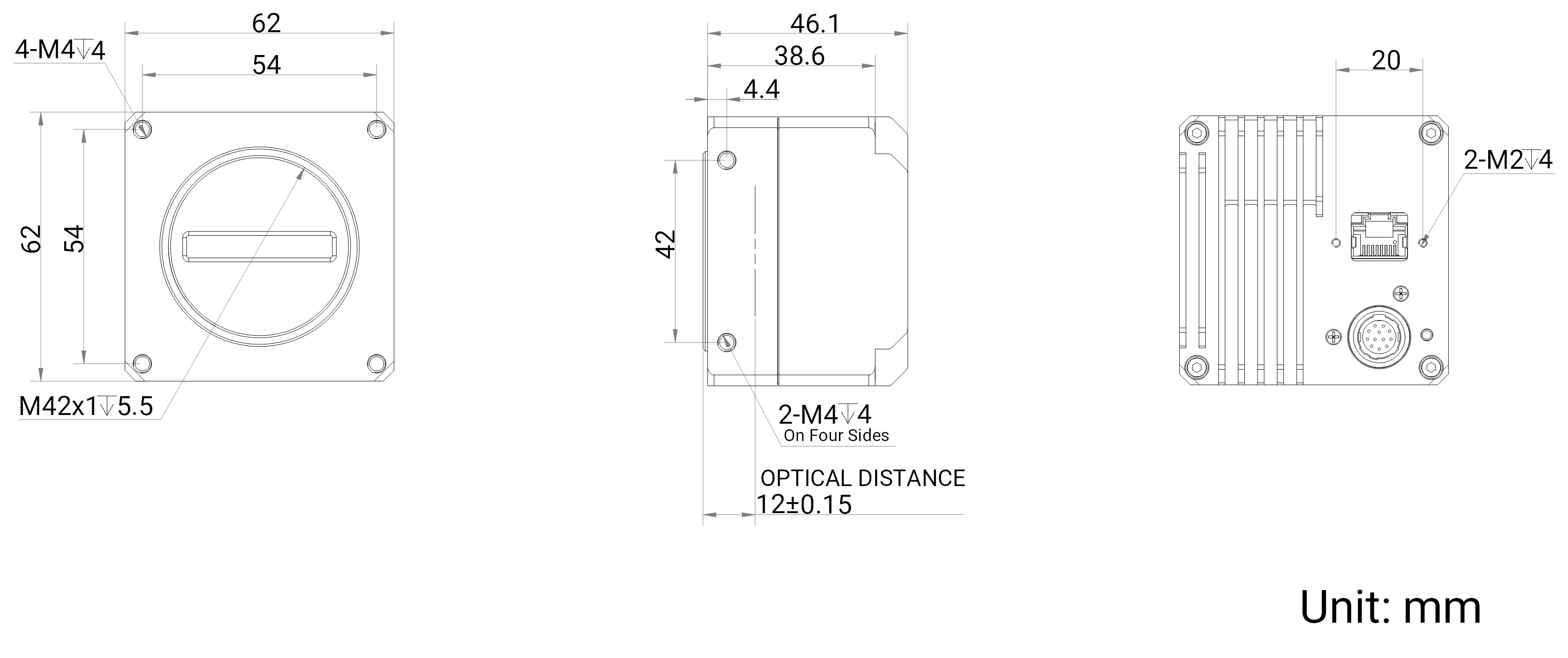

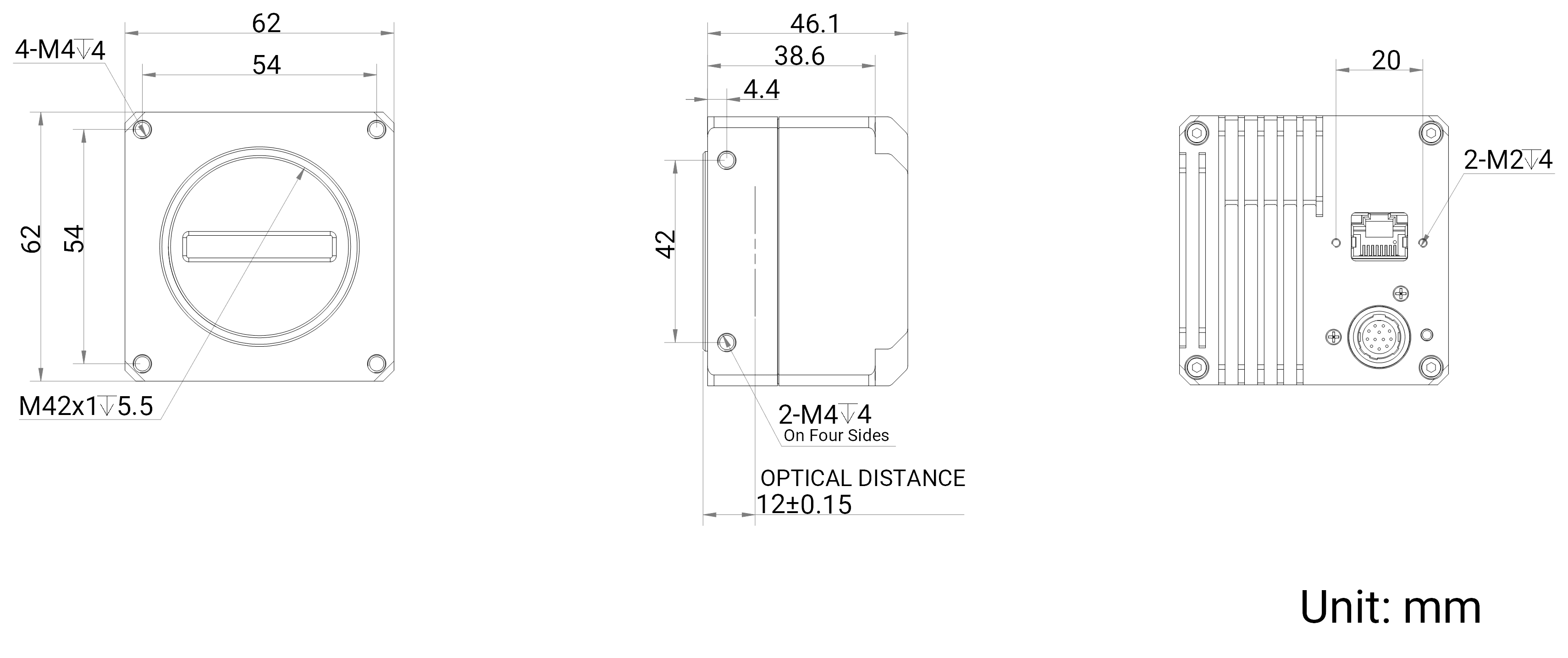

Maßzeichnung

Dokumente

Datenblatt Hikrobot Zeilenkamera MV-CL044-91NM
Datenblatt · EN · 513 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL044-91NM
Technische Zeichnung · EN · 2018 KB
Herunterladen
Software / Firmware V4.1.4 Hikrobot Zeilenkamera MV-CL044-91NM
Software / Firmware · EN · 2546 KB
Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL044-91NM
Handbuch · EN · 3984 KB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

4K GigE-Zeilenkamera HikRobot MV-CL044-91NM (Monochrom)

Mit Funktionen wie Gamma-Korrektur, Flachfeldkorrektur, LUT und anpassbarem Schwarzpegel bietet die Kamera eine hervorragende Bildqualität. Das bidirektionale I/O-Design ermöglicht flexible Ein- und Ausgabekonfigurationen.

Dank ihres kompakten IP40-Gehäuses, PoE-Unterstützung und flexiblen Montagemöglichkeiten ist die MV-CL044-91NM ideal für anspruchsvolle industrielle Inspektions- und Bildverarbeitungsanwendungen. Kompatibel mit GigE Vision V2.0 und GenICam-Standard.

- Verwendet eine 2.5-GigE-Schnittstelle zur Datenübertragung und unterstützt eine maximale Zeilenrate von 75,3 kHz sowie einen Spitzenwert von 160 kHz.

- Unterstützt Bildmodi mit 1-Zeile, 2-TDI und 4-TDI.

- Unterstützt ISP-Bildverarbeitungsfunktionen sowie die manuelle Anpassung von Gamma-Korrektur, Flachfeldkorrektur (FFC), LUT und Schwarzpegel.

- Verfügt über ein bidirektionales I/O-Hardwaredesign.

- Kompaktes Design und flexible Installationsmöglichkeiten.

- Kompatibel mit dem GigE Vision V2.0-Protokoll und dem GenICam-Standard.

Die CL-Serie von HikRobot

Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.

Vielfältige Bildverarbeitung, flexible Aufnahme

Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.

Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.

Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung

Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.

*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
