HIKROBOT

Zeilenkamera MV-CL024-91GC

Hersteller-Artikelnummer: MV-CL024-91GC · 306301820

Schnittstelle: GigE
Zeilenauflösung: 2K
Auflösung: 2048 × 3
Pixelgröße: 7 µm × 7 µm
Max. Zeilenrate: 58 kHz
Mono / Color: Farbe
Objektivanschluss: M42 × 1
Sensortyp: CMOS
Dimensionen: 62 × 62 × 40,5 mm

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CL024-91GC
Sensortyp	CMOS
Pixelgröße	7 µm × 7 µm
Auflösung	2048 × 3
Max. Zeilenrate	Standardmodus: 58 kHz @ Mono 8/Bayer RG 8, 29 kHz @ Bayer RG 10/12, 19 kHz @ RGB 8/BGR 8 Hochbandbreiten-Modus: 70 kHz @ Bayer RG 8/Mono 8, 40 kHz @ RGB 8
Dynamikbereich	68 dB
Signal-Rausch-Verhältnis (SNR)	44.7 dB
Gain (Verstärkung)	1.0 ×
Belichtungszeit	3 µs bis 10 ms
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich, Triggerbreiten-Belichtung
Farbmodus	Farbe
Pixelformat	Mono 8, Bayer RG 8/10/12, RGB 8, BGR 8
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale Bildspiegelung
Triggermodus	External trigger, internal trigger
Externer Triggermodus	Line trigger, frame trigger, line + frame trigger
Schnittstelle	Gigabit Ethernet (1000 Mbit/s), kompatibel mit Fast Ethernet (100 Mbit/s)
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: konfigurierbarer Ein-/Ausgang × 4 (Line 0/1/3/4) single-ended oder differenziell.
Stromversorgung	12 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 5.7 W @12 VDC
Objektivanschluss	M42*1.0, Auflagemaß 12 mm, applicable bis F-mount, C-Mount und others via lens adapter
Abmessungen	62 mm × 62 mm × 40,5 mm (2.4" × 2.4" × 1.6")
Gewicht	ca. 256 g (0,6 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–20 °C bis 55 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	5 % RH bis 90 % RH (nicht kondensierend)
Software	MVS oder the third-party software meeting with GigE Vision protocol
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC
Mono / Color	Farbe

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

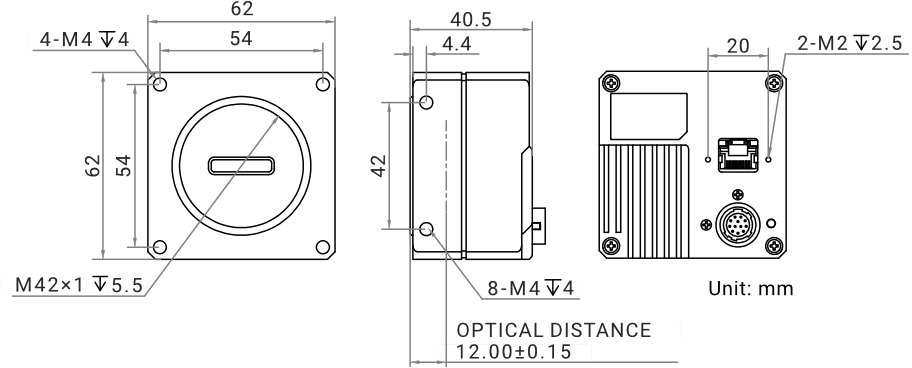

Maßzeichnung

Dokumente

Datenblatt Hikrobot Zeilenkamera MV-CL024-91GC
Datenblatt · EN · 513 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL024-91GC
Technische Zeichnung · EN · 740 KB
Herunterladen
Software / Firmware V4.0.51 Hikrobot Zeilenkamera MV-CL024-91GC
Software / Firmware · EN · 3343 KB
Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL024-91GC
Handbuch · EN · 4372 KB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

2K GigE-Zeilenkamera HikRobot MV-CL024-91GC (Farbe)

Die Kamera unterstützt verschiedene Pixelformate (Mono 8, Bayer RG 8/10/12, RGB 8, BGR 8) und bietet damit flexible Optionen für unterschiedliche Anwendungen. Dank eines Dynamikbereichs von 68 dB und einem SNR von 44,7 dB liefert sie klare, kontrastreiche Bilder auch bei schwierigen Lichtverhältnissen.

Mit Gigabit Ethernet (GigE Vision V2.0, GenICam) ist die Kamera einfach in bestehende Systeme integrierbar und kann über MVS- oder Drittanbieter-Software gesteuert werden. Sie unterstützt PoE-Stromversorgung, arbeitet zuverlässig im Temperaturbereich von -20 °C bis 55 °C und verfügt über ein robustes, kompaktes IP40-Gehäuse mit M42-Objektivanschluss.

Die Hikrobot Zeilenkamera MV-CL024-91GC ist eine vielseitige, energieeffiziente Lösung für industrielle Anwendungen wie Farbinspektion, Druckprüfung, Verpackungskontrolle und Präzisionsmessung, bei denen hohe Bildqualität und Geschwindigkeit entscheidend sind.

- Unterstützt RGB-Echfarbausgabe und Hochbandbreiten-Bildübertragungsfunktion.

- Unterstützt Gamma-Korrektur, FFC-Korrektur, LUT, Schwarzpegel usw.

- Verwendet bidirektionale I/O-Schnittstellen mit flexibler Konfiguration für Ein- und Ausgangssignale.

- Ermöglicht flexible Installation von verschiedenen Seiten.

- Kompatibel mit dem GigE Vision V2.0-Protokoll und dem GenICam-Standard.

Die CL-Serie von HikRobot

Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.

Vielfältige Bildverarbeitung, flexible Aufnahme

Die Kameras der CL-Serie unterstützen verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw. - für Bilddaten in höherer Qualität.

Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.

Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung

Die GigE-Modelle der CL-Serie besitzen einen Hochbandbreitenmodus. Er durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. Das Ergebnis ist eine günstigere und zugleich leistungsfähigere Lösung.

*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
