HIKROBOT
Vision Sensor MV-SC2004EC-12S-WBN
Hersteller-Artikelnummer: MV-SC2004EC-12S-WBN
- Geräteklasse
- Vision Sensor
- KI / Deep Learning
- Nicht verfügbar
- Auflösung
- 0,4 MP (704 × 540 px)
- Max. Bildrate
- 60 fps
- Bildausgabe
- Farbe
- Optik
- 12,4 mm, M12-Mount
- Fokusart
- Manueller Fokus
- Beleuchtung
- Integriert, Weiß
- Kommunikation
- Fast Ethernet
- Schutzart
- IP65
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-SC2004EC-12S-WBN |
|---|---|
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, greyscale size, edge width measurement, width measurement, brightness average value, L2L angle, color measurement, color size, diameter measurement, und line angle Existence: Anomaly judge, spot existence, edge existence, contour existence, pattern existence, circle existence, und line existence Count: Spot count, edge count, contour count, color count, und pattern count Recognition: Category recognition, color contrast, classification registration, color recognition, und OCR Logic: Calculator, logic judge, condition judge, combination judge, format output, If module, und character comparison Location: Fixture |
| Lösungskapazität | Unterstützt solution importing und exporting, up bis 8 solutions und 40 modules can be stored. |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 6.9 µm × 6.9 µm |
| Sensorgröße | 1/2.9" |
| Auflösung | 704 × 540 |
| Max. Bildrate | 60 fps |
| Gain (Verstärkung) | 0 dB bis 15 dB |
| Belichtungszeit | 16 µs bis 1 s |
| Pixelformat | Mono 8, RGB 8 |
| Mono/Farbe | Farbe |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 17-poliger M12-Steckverbinder provides power, Ethernet, serial port, und digital I/O, including non-isolated input × 1 (Line 2), non-isolated output × 1 (Line 3), configurable non-isolated I/O × 2 (Line 0/1), RS-232 × 1, und external button input × 1 (BUTTON) |
| Stromversorgung | 12 VDC bis 24 VDC |
| Leistungsaufnahme | Avg. 6 W @ 24 VDC Max. 22 W @ 24 VDC |
| Objektivanschluss | M12-Mount, adjusting focus manually supported |
| Brennweite | 12.4 mm |
| Objektivdeckel | Transparent lens cap |
| Lichtquelle | White LED lamp |
| Anzeige | Power indicator (PWR), network indicator (LNK), und status indicator (STS) |
| Abmessungen | 46 mm × 57,6 mm × 25 mm (1.8" × 2.3" × 1.0") |
| Gewicht | ca. 220 g (0,5 lb.) |
| Schutzklasse | IP65 |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |
| Eingangsspannung | 12 VDC to 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

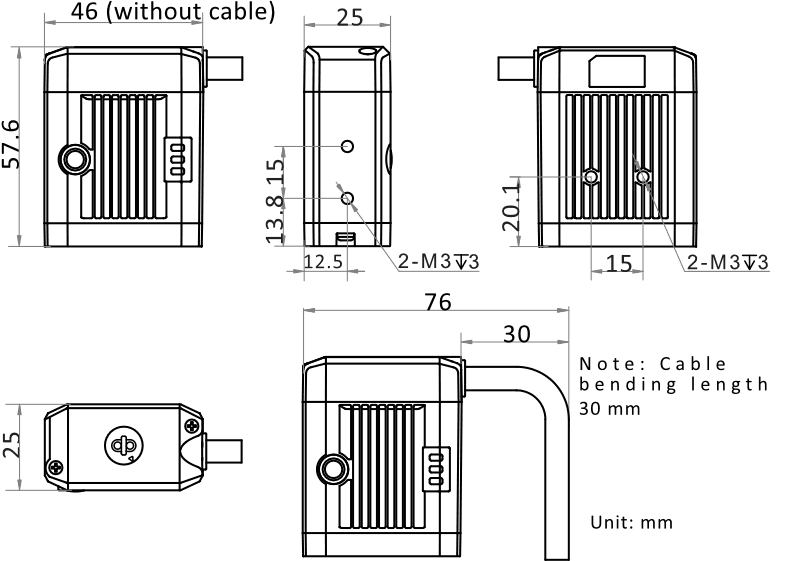

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Vision Sensor MV-SC2004EC-12S-WBN
Datenblatt · DE · 545 KB
- Herunterladen
Technische Zeichnung HikRobot Vision Sensor MV-SC2004EC-12S-WBN
Technische Zeichnung · DE · 1 MB
Software und SDK (4)
- Herunterladen
Software / Firmware V4.3.2 HikRobot Vision Sensor MV-SC2004EC-12S-WBN
Software / Firmware · DE · 77 MB
- Herunterladen
SCMVS V3.3.3
Software / Firmware · EN · 1280 MB
- Herunterladen
SCMVS V3.2.2
Software / Firmware · EN · 530 MB
- Herunterladen
VisionTrain V2.3.0 (7,8 GB)
Software / Firmware · EN
- Herunterladen
Kurzanleitung HikRobot Vision Sensor MV-SC2004EC-12S-WBN
Kurzanleitung · DE · 1 MB
- Herunterladen
Kommunikationsprotokoll HikRobot Vision Sensor MV-SC2004EC-12S-WBN
Kommunikationsprotokoll · DE · 7 MB
Beschreibung
Der HikRobot MV-SC2004EC-12S-WBN ist ein 0,4 MP Farb-Vision-Sensor der SC2000E-Serie mit 12,4 mm Brennweite und Global Shutter. Er vereint Bilderfassung, intelligente Verarbeitung und Kommunikation in einem einzigen kompakten Gerät für den direkten Einsatz in der industriellen Produktion.
Die integrierte SCMVS-Software bietet umfangreiche Vision-Tools für Messungen, Existenzprüfung, Zählen, Erkennung (inkl. OCR) und Logikverknüpfungen. Bis zu 8 Lösungen und 40 Module können gespeichert werden. Über den 17-poligem M12-Steckverbinder werden Stromversorgung, I/O-Signale und serielle Kommunikation bereitgestellt.
Mit IP65-Schutz, einem Betriebstemperaturbereich von 0 bis 50 °C und Unterstützung von PROFINET, Modbus, EtherNet/IP, RS-232, TCP, UDP sowie weiteren Protokollen ist der MV-SC2004EC-12S-WBN bereit für den zuverlässigen Dauereinsatz in der Fertigungsautomatisierung.
