HIKROBOT
Vision Sensor MV-SC1003C-03S-WBN-SR
Hersteller-Artikelnummer: MV-SC1003C-03S-WBN-SR
- Geräteklasse
- Vision Sensor
- KI / Deep Learning
- Nicht verfügbar
- Auflösung
- 0,3 MP (640 × 480 px)
- Max. Bildrate
- 15 fps
- Bildausgabe
- Farbe
- Optik
- 3,1 mm, M5.8-Mount
- Fokusart
- Festfokus
- Beleuchtung
- Integriert, Weiß
- Kommunikation
- Fast Ethernet
- Schutzart
- IP54
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-SC1003C-03S-WBN-SR |
|---|---|
| Vision-Tool | Measurement: P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness analysis, L2L angle, diameter measurement, line angle, color measurement, und color size Existence: Anomaly judge, spot existence, edge existence, contour existence, circle existence, und line existence Count: Spot count, edge count, contour count, und color count Recognition: Category recognition, classification registration, und color contrast Logic: Calculator, logic judge, condition judge, combination judge, und format output Location: Fixture |
| Lösungskapazität | Unterstützt solution importing und exporting, und up bis 8 solutions und 40 modules can be stored. |
| Kommunikationsprotokoll | Modbus, EtherNet/IP, PROFINET, FTP, UDP, TCP client, TCP server, Serial Port, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, Global Shutter |
| Pixelgröße | 3.74 µm × 3.74 µm |
| Sensorgröße | 1/6" |
| Auflösung | 640 × 480 |
| Max. Bildrate | 15 fps |
| Gain (Verstärkung) | 1 dB bis 23 dB |
| Belichtungszeit | 60 µs bis 7000 µs |
| Pixelformat | Mono 8, RGB 8 |
| Mono/Farbe | Farbe |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | Green terminal provides power, digital I/O, und serial port, including input signal × 1 (Line 0), output signal × 1 (Line 1), und RS-232 × 1. Unterstützt triggering device via pressing top trigger button. |
| Stromversorgung | 12 VDC bis 24 VDC |
| Leistungsaufnahme | Avg. 1.5 W @ 12 VDC Max. 3 W @ 12 VDC |
| Objektivanschluss | M5.8-mount |
| Brennweite | 3.1 mm |
| Arbeitsabstand | 240 mm |
| Objektivdeckel | Transparent lens cap |
| Lichtquelle | White LED |
| Zielsystem | 1 LED |
| Anzeige | Power indicator (PWR), result indicator (OK/NG) |
| Abmessungen | 38 mm × 38 mm × 19 mm (1.5" × 1.5" × 0.7") |
| Gewicht | ca. 40 g (0,1 lb.) without cable |
| Schutzklasse | IP54 |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz bis 55 Hz, 1.5 mm peak-bis-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |
| Eingangsspannung | 12 VDC to 24 VDC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

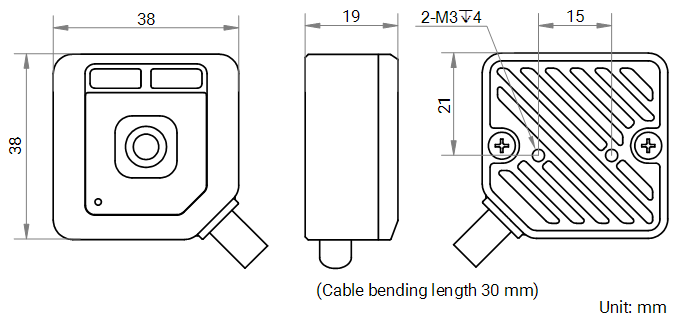

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Farb-Vision-Sensor MV-SC1003C-03S-WBN-SR
Datenblatt · DE · 494 KB
- Herunterladen
Technische Zeichnung HikRobot Farb-Vision-Sensor MV-SC1003C-03S-WBN-SR
Technische Zeichnung · DE · 2 MB
- Herunterladen
Software / Firmware V4.3.4 HikRobot Farb-Vision-Sensor MV-SC1003C-03S-WBN-SR
Software / Firmware · DE · 25 MB
- Herunterladen
SCMVS V3.3.3
Software / Firmware · EN · 1280 MB
- Herunterladen
SCMVS V3.2.2
Software / Firmware · EN · 530 MB
- Herunterladen
Kurzanleitung HikRobot Farb-Vision-Sensor MV-SC1003C-03S-WBN-SR
Kurzanleitung · DE · 832 KB
- Herunterladen
Kommunikationsprotokoll HikRobot Farb-Vision-Sensor MV-SC1003C-03S-WBN-SR
Kommunikationsprotokoll · DE · 7 MB
Beschreibung
Der HikRobot Vision Sensor MV-SC1003C-03S-WBN-SR ergänzt die SC1003C-Baureihe mit einem größeren Arbeitsabstand von 240 mm bei identischer 0,3 MP Farbauflösung (640 × 480). Dies ermöglicht flexible Montagekonzepte, etwa über Abdeckscheiben oder seitlich am Fließband.
Der Farb-CMOS mit Global Shutter und LED-Zielhilfe liefert scharfe, verzerrungsfreie Farbaufnahmen auch bei schnell bewegten Objekten. Die eingebetteten Algorithmen für Farberkennung, Kategorisierung und Anomalie-Erkennung arbeiten vollständig autark - ohne externe SPS-Rechenleistung.
Dank EtherNet/IP, PROFINET, Modbus, MELSEC/SLMP, FINS und Keyence KV ist der Sensor mit allen gängigen Automatisierungsplattformen kompatibel. Die SCMVS-Software führt den Anwender durch die Lösungskonfiguration ohne Programmierkenntnisse - Lösungen lassen sich importieren, exportieren und direkt auf dem Touchscreen überwachen.
Das schlanke Profil von 38 × 38 × 19 mm, ca. 40 g Gewicht und IP54-Schutz gewährleisten zuverlässigen Betrieb auch unter industriellen Bedingungen mit Staub, Spritzwasser und Temperaturschwankungen.
