di-soric

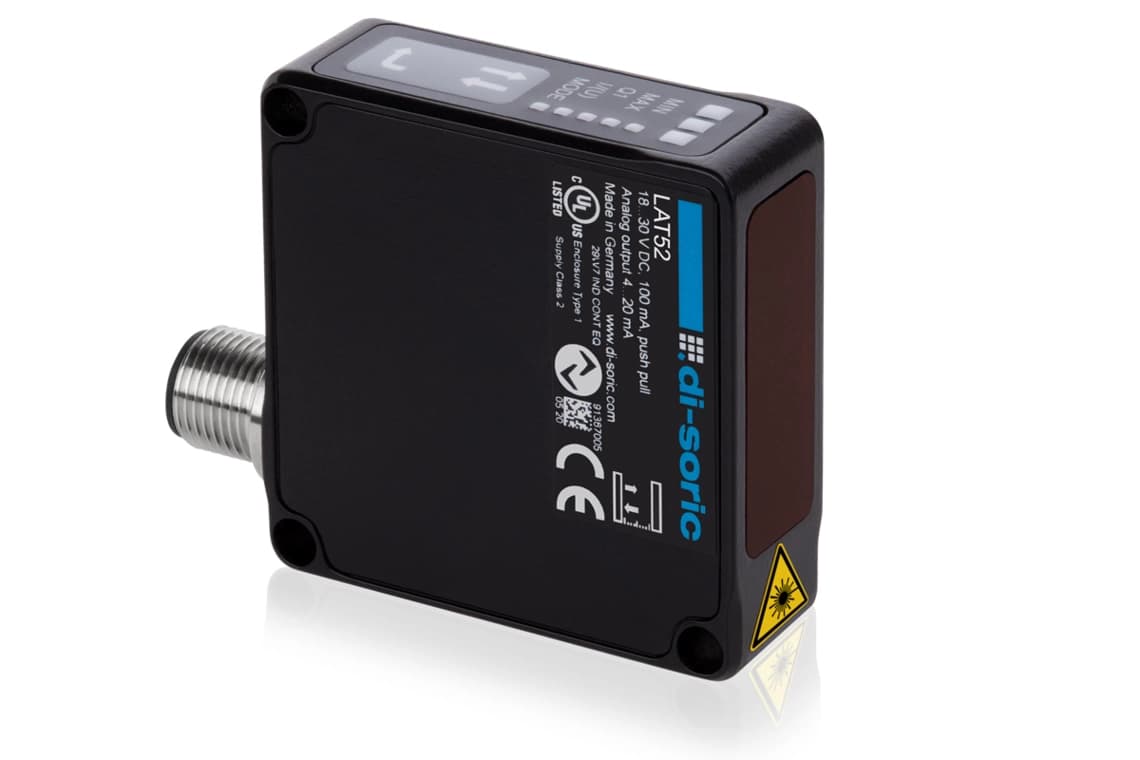

LAT52-80IU-B5
Hersteller-Artikelnummer: LAT52-80IU-B5
- Sensorfunktion
- Abstandssensor
- Reichweite
- 30 – 80 mm
- Lichtquelle
- Laser
- Lichtfarbe
- Rot
- Bauform
- Quader
- Schaltausgang
- Gegentakt / Push-Pull
- Schaltfunktion
- NO/NC umschaltbar
- Anschluss
- Stecker, M12
- Schnittstelle
- IO-Link 1.1
- Schutzart
- IP67
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | LAT52-80IU-B5 |
|---|---|
| Funktionsprinzip | Optisch |
| Bauform | Quader |
| Erfassungsbereich | 30 … 80 mm (6 ... 90 % Remission) |
| Lichtquelle | Laser |
| Wellenlänge | 650 nm (Pp < 0.65 mW t = 4 µs) |
| Schaltausgang | Gegentakt (1x), 100 mA, NO/NC |
| Schnittstelle | IO-Link V1.1, COM2, Smart Sensor Profile |
| Anzeige | LED grün - Status, gelb - Schaltausgang, rot - Signal schwach |
| Anschluss | Stecker, M12, 5-polig |
| Betriebsspannung | 18 … 30 V DC (Supply Class 2) |
| Leerlaufstrom (max.) | 60 mA |
| Spannungsfall (max.) | 2 V |
| Isolationsspannungsfestigkeit | 500 V |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Schutzart | IP 67 |
| Umgebungstemperatur im Betrieb | 0 … +50 °C |
| Gehäusewerkstoff | Zinkdruckguss (schwarz, pulverbeschichtet) |
| Gehäuselänge | 51 mm |
| Gewicht | 102 g |
| Sensorfunktion | Abstandssensor |
| Lichtfarbe | Rot |
| Produktserie | LAT-52 Kompakt |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt di-soric LAT52-80IU-B5
Datenblatt · DE · 1 MB
Beschreibung
LAT52-80IU-B5 ist ein optischer Sensor von di-soric. Der Erfassungsbereich reicht bis 30 … 80 mm (6.. 90 % Remission). Die Bauform ist Quader.
Der LAT-52 Kompakt ist ein kompakter, universeller Abstandssensor mit Metallgehäuse für mittlere Abstände bis zu 500 mm. Er ist schnell und kommt bei Anwendungen im mm und Sub-mm-Bereich zum Einsatz. Der LAT-52 ist in 3 unterschiedlichen Messbereichen verfügbar. Die Variante mit dem Messbereich von 30 mm bis 80 mm verfügt über eine Auflösung von 0,01 mm. Der kleine Laser-Lichtfleck ermöglicht die Ermittlung geringer Abstandsänderungen. Der LAT-52 wird alternativ über die Tastatur oder IO-Link bedient, Laserklasse 1 gewährleistet volle Augensicherheit.
Der Schaltausgang ist als Gegentakt (1x), 100 mA, NO/NC ausgeführt, die Schnittstelle ist IO-Link V1.1, COM2, Smart Sensor Profile, der Anschluss erfolgt über Stecker, M12, 5-polig, die Versorgung mit 18 … 30 V DC (Supply Class 2) und das Gehäuse erreicht Schutzart IP 67.
Das Datenblatt finden Sie im Downloadbereich. Welche Bauform, welcher Schaltabstand und welcher Ausgang zu Ihrer Anwendung passen, klären wir gern mit Ihnen - fragen Sie Preis und Lieferzeit direkt an.
