di-soric

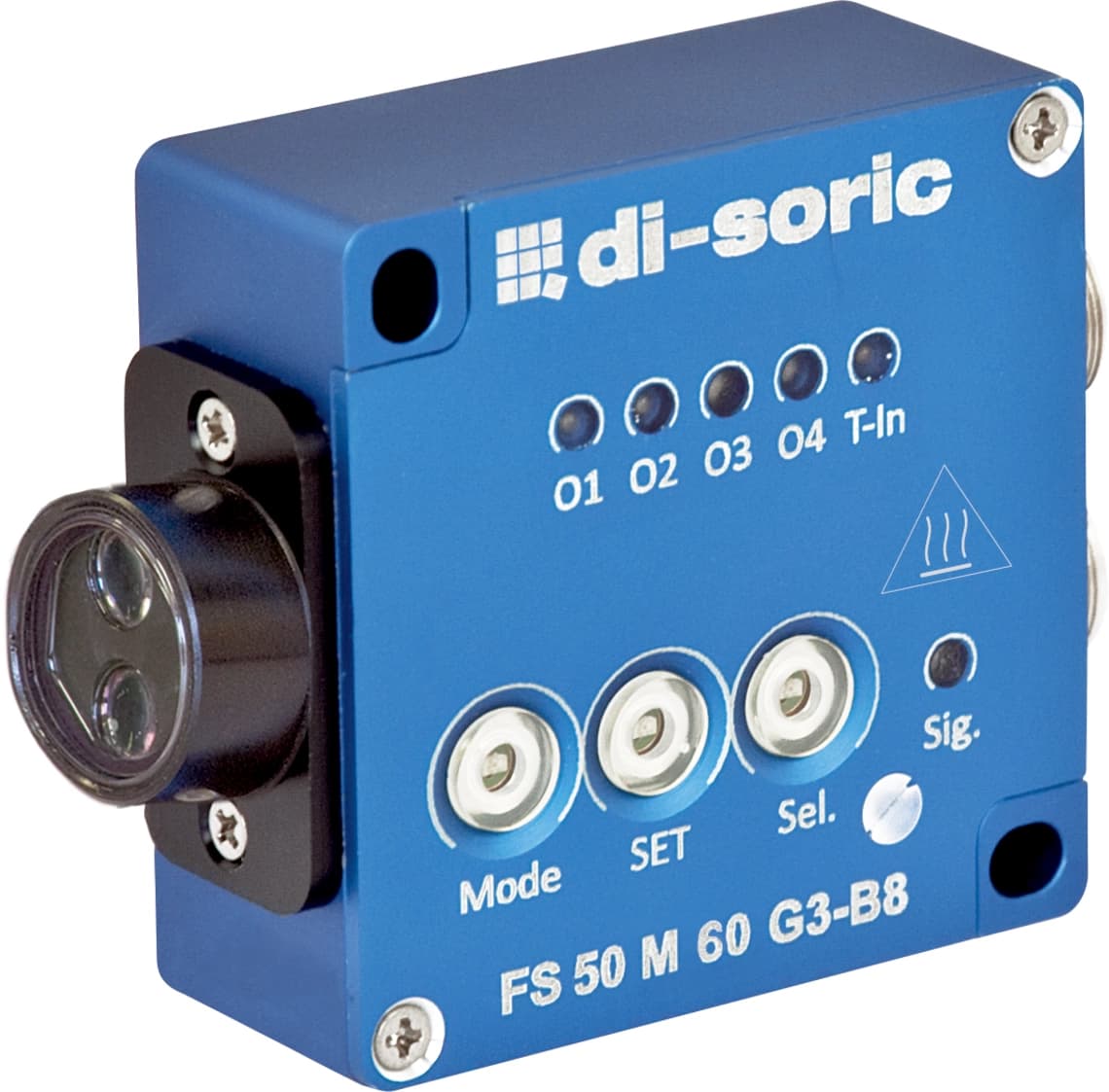

FS-50-M-60-G3-B8
Hersteller-Artikelnummer: FS-50-M-60-G3-B8
- Sensorfunktion
- Farbsensor
- Reichweite
- 30 – 60 mm
- Lichtquelle
- LED
- Lichtfarbe
- Weiß
- Bauform
- Quader
- Schaltausgang
- PNP, NPN
- Schaltfunktion
- NO/NC umschaltbar
- Anschluss
- Stecker, M9
- Schutzart
- IP54
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | FS-50-M-60-G3-B8 |
|---|---|
| Funktionsprinzip | Optisch |
| Erfassungsbereich | 30 … 60 mm |
| Schalthysterese (max.) | 0 … 255 % (10 % voreingestellt) |
| Ansprechzeit | 0,05 ms |
| Lichtquelle | LED (abschaltbar) |
| Schaltausgang | pnp/npn (4x), NO/NC |
| Schnittstelle | RS232 |
| Anzeige | LED (Kanalzustand (4x), Programmierung (5x)) |
| Anschluss | Stecker, M9, 8-polig |
| Betriebsspannung | 18 … 28 V DC |
| Leerlaufstrom (max.) | 500 mA |
| Spannungsfall (max.) | 2 V |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Schutzart | IP 54 |
| Umgebungstemperatur im Betrieb | -10 … +55 °C |
| Gehäusewerkstoff | Aluminium (eloxiert) |
| Gehäuselänge | 21 mm |
| Sensorfunktion | Farbsensor |
| Lichtfarbe | Weiß |
| Produktserie | FS 50 Extended |
| Bauform | Quader |
| IO-Link | Nein |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Datenblatt di-soric FS-50-M-60-G3-B8
Datenblatt · DE · 1929 KB
Beschreibung
FS-50-M-60-G3-B8 ist ein optischer Sensor von di-soric. Der Erfassungsbereich reicht bis 30 … 60 mm.
Der Farbsensor FS-50 mit Lichtleiteranschluss oder Festoptik kann bis zu 100 Farben speichern. Farben und Toleranzen werden per Tastatur mit Multiteach eingelernt. Einige Varianten der Serie FS-50 lassen sich über eine PC-Software reproduzierbar konfigurieren.
Der Schaltausgang ist als pnp/npn (4x), NO/NC ausgeführt, die Schnittstelle ist RS232, der Anschluss erfolgt über Stecker, M9, 8-polig, die Versorgung mit 18 … 28 V DC und das Gehäuse erreicht Schutzart IP 54.
Das Datenblatt finden Sie im Downloadbereich. Welche Bauform, welcher Schaltabstand und welcher Ausgang zu Ihrer Anwendung passen, klären wir gern mit Ihnen - fragen Sie Preis und Lieferzeit direkt an.
