OPT-RN06699-171-064432M58 M42/M58/F Objektiv
Hersteller-Artikelnummer: OPT-RN06699-171-064432M58
Serie: Rhino-Bi-Telezentrik
- Objektivbauart
- Bi-telezentrisch
- Abbildungsmaßstab
- 0,6699 ×
- Objektfeld
- Ø 64,49 mm
- Arbeitsabstand
- 171 mm ± 3 mm
- Auflösungsvermögen
- 115 lp/mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- M42/M58/F
- Baulänge
- 341,73 mm
Preis und Verfügbarkeit auf Anfrage
Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RN06699-171-064432M58 |
|---|---|
| Arbeitsabstand | 171 mm ± 3 mm |
| Blende | F8,0 – F32 |
| Abbildungsmaßstab | 0,6699 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø43,2 mm |
| Kleinste sinnvolle Pixelgröße | 4,35 µm |
| Auflösungsvermögen (MTF30) | 115 lp/mm |
| Verzeichnung (max.) | <0,06 % |
| Schärfentiefe | 1,47 mm |
| Telezentrie-Winkel | 0,10° |
| Auflagemaß | 12 mm |
| Objekt-Bild-Abstand | 524,7 mm |
| Anschluss | M42/M58/F |
| Sichtfeld | 64,49 mm |
| Objektivbauart | Bi-telezentrisch |
| Gewicht | 3,35 kg |
| Abmessungen | 104 × 341,73 |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

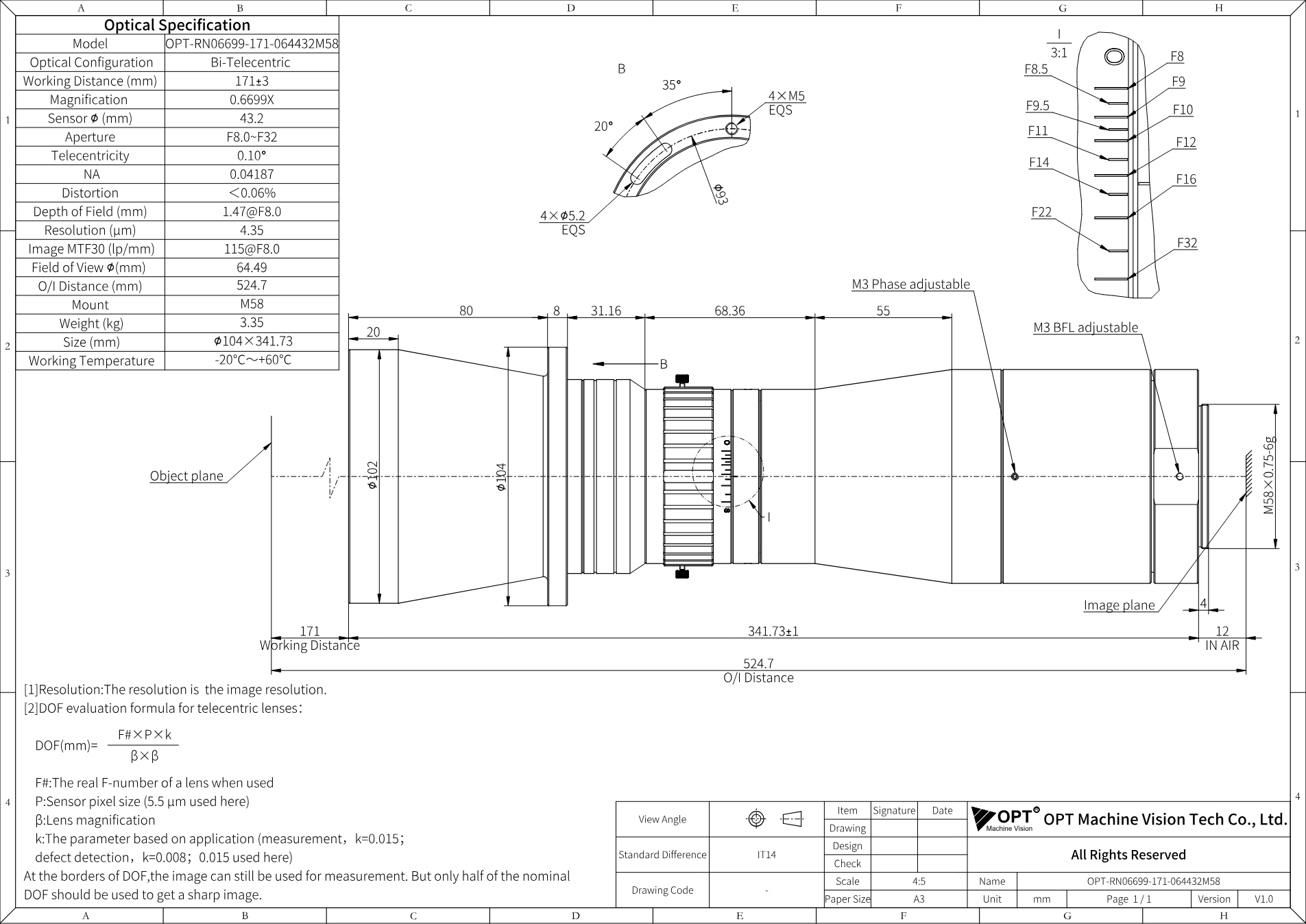

Maßzeichnung
