OPT-RN05973-187-072432M58 M42/M58/F Objektiv
Hersteller-Artikelnummer: OPT-RN05973-187-072432M58
Serie: Rhino-Bi-Telezentrik
- Objektivbauart
- Bi-telezentrisch
- Abbildungsmaßstab
- 0,5973 ×
- Objektfeld
- Ø 72,33 mm
- Arbeitsabstand
- 187 mm ± 3 mm
- Auflösungsvermögen
- 115 lp/mm
- Koaxiale Einkopplung
- Nein
- Anschluss
- M42/M58/F
- Baulänge
- 356,56 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RN05973-187-072432M58 |
|---|---|
| Arbeitsabstand | 187 mm ± 3 mm |
| Blende | F8,0 – F32 |
| Abbildungsmaßstab | 0,5973 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø43,2 mm |
| Kleinste sinnvolle Pixelgröße | 4,35 µm |
| Auflösungsvermögen (MTF30) | 115 lp/mm |
| Verzeichnung (max.) | <0,07 % |
| Schärfentiefe | 1,85 mm |
| Telezentrie-Winkel | 0,10° |
| Auflagemaß | 12 mm |
| Objekt-Bild-Abstand | 555,6 mm |
| Anschluss | M42/M58/F |
| Sichtfeld | 72,33 mm |
| Objektivbauart | Bi-telezentrisch |
| Gewicht | 3,39 kg |
| Abmessungen | 112 × 356,56 |
| Betriebstemperatur | -20 °C – +60 °C |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

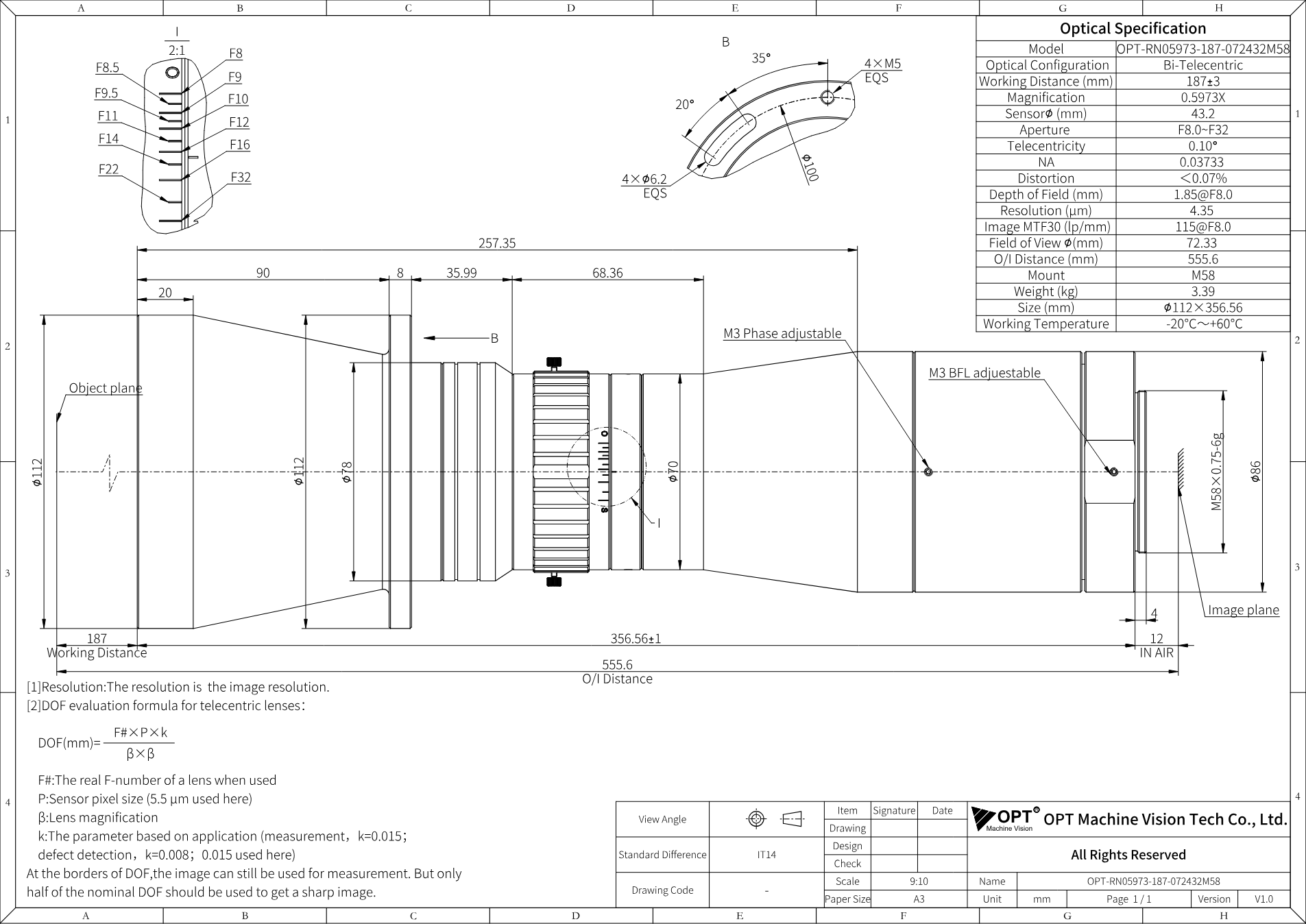

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-RN05973-187-072432M58* (PDF)
Datenblatt · EN · 226 KB
- Herunterladen
3D-Modell OPT-RN05973-187-072432M58* (STEP)
Technische Zeichnung · EN · 1096 KB
Beschreibung
OPT-RN05973-187-072432M58, ein bitelezentrisches Objektiv der Serie „Rhino-Bi-Telezentrik“ von OPT, bringt Abbildungsmaßstab 0,5973 ×, Blende F8,0 - F32, Bildkreis Ø43,2 mm mit. Dazu kommen Arbeitsabstand 187 mm ± 3 mm, M42/M58/F, Telezentrie 0,10°.
Die Rhino-Serie ist beidseitig telezentrisch: Perspektiv- und Fokusfehler fallen weg, das Objekt wird in wahrer Größe abgebildet. Große Blendenöffnungen bringen viel Licht auf den Sensor, das Sichtfeld reicht je nach Modell von Ø36 bis Ø150 mm - für Sensoren von 1/2.5" bis Ø82 mm. Sie ist für die Messtechnik gemacht: Kanten, Bohrungen, Konturen und Höhenversätze, die unabhängig von der Objektlage gemessen werden müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
