OPT-HP40-65-F12 Telezentrisches Industrieobjektiv von OPT

OPT

OPT-HP40-65-F12 C-Mount Objektiv

Hersteller-Artikelnummer: OPT-HP40-65-F12

Serie: Hippo-Telezentrik

Objektivbauart: Objektseitig telezentrisch
Abbildungsmaßstab: 4 ×
Max. Sensorformat: 1.1"
Objektfeld: Ø 4,6 mm bei 1.1"
Arbeitsabstand: 65 mm ± 2 mm
Auflösungsvermögen: 80 lp/mm
Koaxiale Einkopplung: Nein
Anschluss: C-Mount
Baulänge: 170,1 mm

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	OPT-HP40-65-F12
Arbeitsabstand	65 mm ± 2 mm
Abbildungsmaßstab	4,0 ×
Bildkreis	Ø18,4 mm (1.1")
Blende	F11,8
Verzeichnung (max.)	<0,1 %
Schärfentiefe	0,06 mm
Auflösungsvermögen (MTF30)	80 lp/mm
Telezentrie-Winkel	0,10°
Objekt-Bild-Abstand	252,6 mm
Gewicht	0,51 kg
Sichtfeld	4,60 mm
Koaxiale Einkopplung	nein
Anschluss	C-Mount
Auflagemaß	17,526 mm
Objektivbauart	Objektseitig telezentrisch
Max. Sensorformat	1.1"
Abmessungen	45 × 170,1
Filtergewinde	M35×0,5-6H
Betriebstemperatur	-20 °C – +60 °C

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

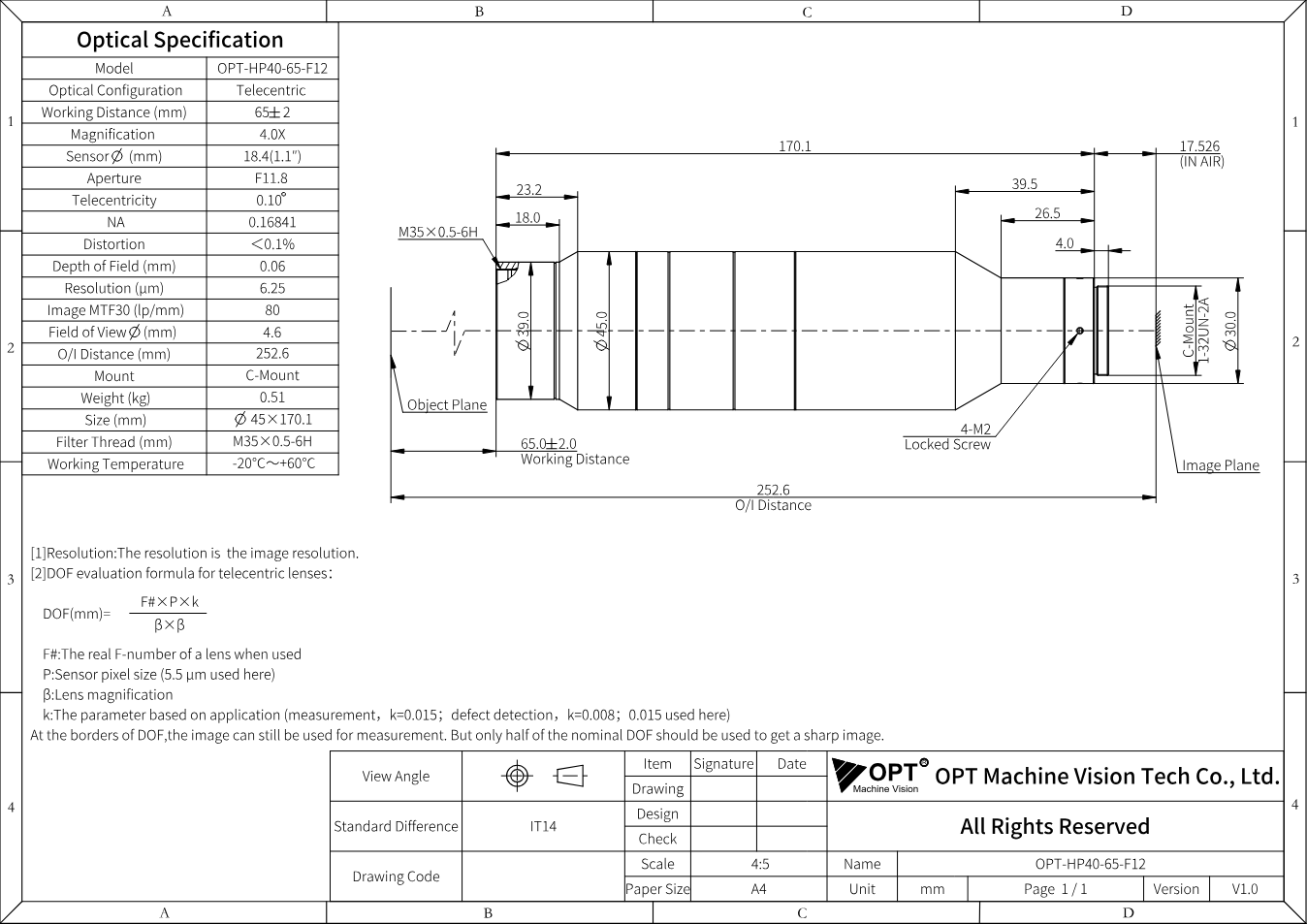

Maßzeichnung

Dokumente

Datenblatt mit Maßzeichnung OPT-HP40-65-F12 (PDF)
Datenblatt · EN · 223 KB
Datenblatt herunterladen
3D-Modell OPT-HP40-65-F12 (STEP)
Technische Zeichnung · EN · 207 KB
Herunterladen

Beschreibung

OPT-HP40-65-F12 ist ein telezentrisches Objektiv aus der Serie „Hippo-Telezentrik“ von OPT: Abbildungsmaßstab 4,0 ×, Blende F11,8, Bildkreis Ø18,4 mm (1.1"). Weitere Eckdaten: Arbeitsabstand 65 mm ± 2 mm, C-Mount, Telezentrie 0,10°.

Die Hippo-Serie bringt telezentrische Messoptik auf große Sensoren bis 1,1": hohe Auflösung, geringe Verzeichnung und Abbildungsmaßstäbe von 0,3 bis 4×. Modelle mit eingebauter Koaxialbeleuchtung sind verfügbar. Sie ist für Messaufgaben mit 12- bis 20-Megapixel-Kameras gedacht, bei denen ein großes Feld in einem Bild vermessen wird.

Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
