OPT-HP30-110-VI Telezentrisches Objektiv
Hersteller-Artikelnummer: OPT-HP30-110-VI
Serie: Hippo-Telezentrik
- Objektivbauart
- Objektseitig telezentrisch
- Abbildungsmaßstab
- 3 ×
- Max. Sensorformat
- 1.1"
- Objektfeld
- Ø 6,13 mm bei 1.1"
- Arbeitsabstand
- 110 mm
- Anschluss
- C-Mount
- Baulänge
- 202,29 mm
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-HP30-110-VI |
|---|---|
| Arbeitsabstand | 110 mm |
| Blende | F12,1 – F183 |
| Abbildungsmaßstab | 3,0 × |
| Bildkreis | Ø18,4 mm (1.1") |
| Auflösungsvermögen (MTF30) | 80 – 5 lp/mm |
| Verzeichnung (max.) | <0,1 % |
| Schärfentiefe | 0,11 – 1,68 mm |
| Telezentrie-Winkel | 0,10° |
| Objekt-Bild-Abstand | 329,8 mm |
| Gewicht | 0,44 kg |
| Sichtfeld | 6,13 mm |
| Objektivbauart | Telezentrisch |
| Max. Sensorformat | 1.1" |
| Anschluss | C-Mount |
| Abmessungen | 43 × 202,29 |
| Filtergewinde | M40×0,5-6H |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

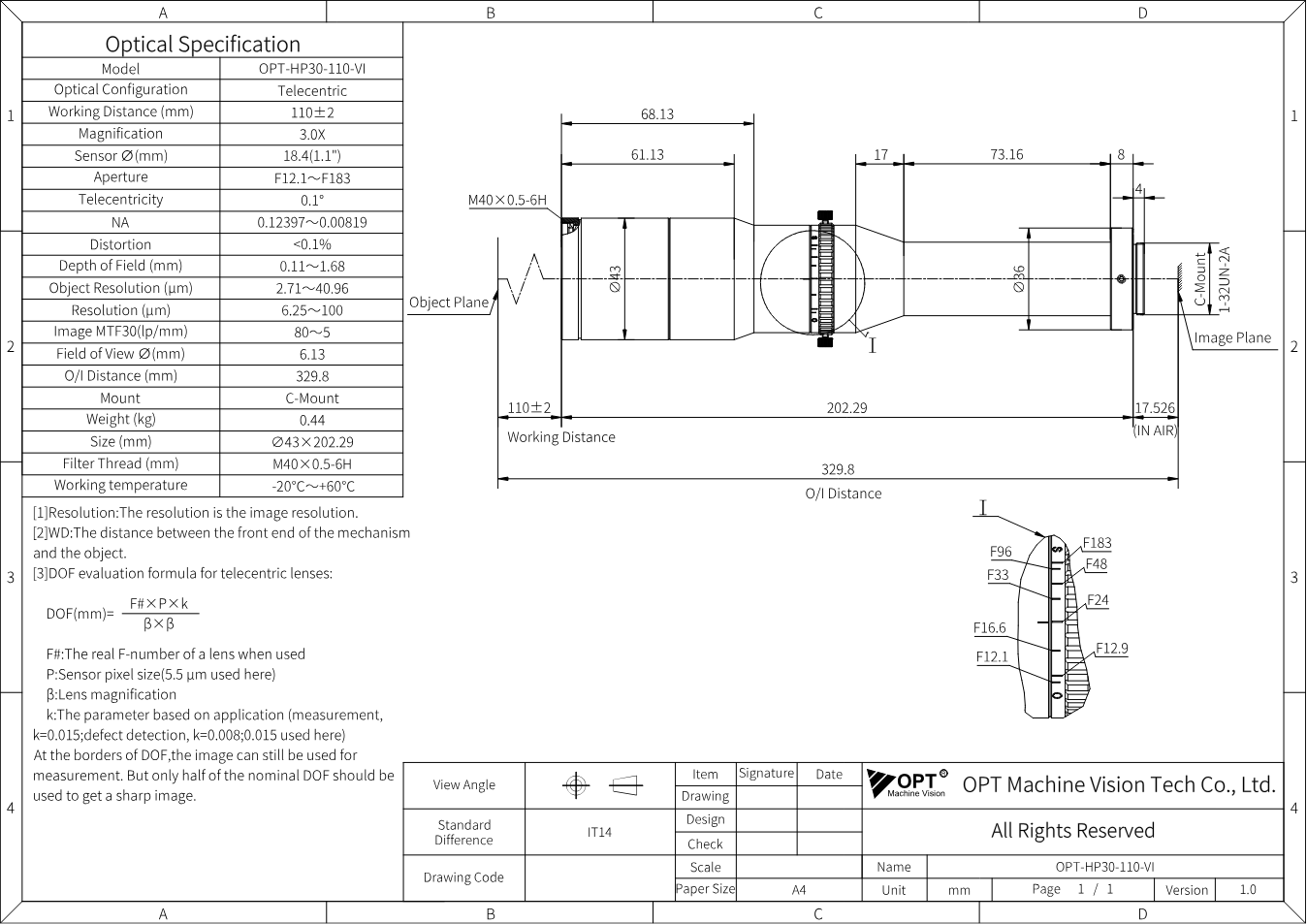

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-HP30-110-VI (PDF)
Datenblatt · EN · 281 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-HP30-110-VI
Datenblatt · EN · 1499 KB
Beschreibung
OPT-HP30-110-VI, ein telezentrisches Objektiv der Serie „Hippo-Telezentrik“ von OPT, bringt Abbildungsmaßstab 3,0 ×, Blende F12,1 - F183, Bildkreis Ø18,4 mm (1.1") mit. Dazu kommen Arbeitsabstand 110 mm, Telezentrie 0,10°.
Die Hippo-Serie bringt telezentrische Messoptik auf große Sensoren bis 1,1": hohe Auflösung, geringe Verzeichnung und Abbildungsmaßstäbe von 0,3 bis 4×. Modelle mit eingebauter Koaxialbeleuchtung sind verfügbar. Sie ist für Messaufgaben mit 12- bis 20-Megapixel-Kameras gedacht, bei denen ein großes Feld in einem Bild vermessen wird.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei.
