OPT
OPT-COB5028B C-Mount Objektiv
Hersteller-Artikelnummer: OPT-COB5028B
Serie: Cobra-Festbrennweiten
- Brennweite
- 50 mm
- Max. Sensorformat
- 2/3" (2,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 400 mm
- Blende
- F2.8 - F22
- Filtergewinde
- M27 × 0,5
- Auflösung
- 12 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 400 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COB5028B |
|---|---|
| Brennweite | 50 mm |
| Sensorformat | 2/3" |
| Auflösungsvermögen | 2,2 µm |
| Einstellung | manuell |
| Blende | F2,8 – F22 |
| Arbeitsabstand | 400 mm – ∞ |
| Abbildungsmaßstab | 0,136 × bei WD 400 |
| TV-Verzeichnung | <0,07 % bei WD 500 |
| Schnittweite | 20,56 mm bei WD 400 | 13,67 mm bei ∞ |
| Hauptstrahlwinkel | <5° |
| Anschluss | C-Mount |
| Filtergewinde | M27×P0,5 |
| Abmessungen | Ø29,00 × 41,77 |
| Gewicht | 0,062 kg |
| Betriebstemperatur | -20 °C – 60 °C |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø11 mm (2/3") |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 2/3" |
| Auflösung | 12 MP (von uns berechnet) |
| Pixelgröße | 2,2 µm |
| Mindestobjektdistanz (MOD) | 400 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,07 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 41,77 mm |
| Durchmesser | Ø 29 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

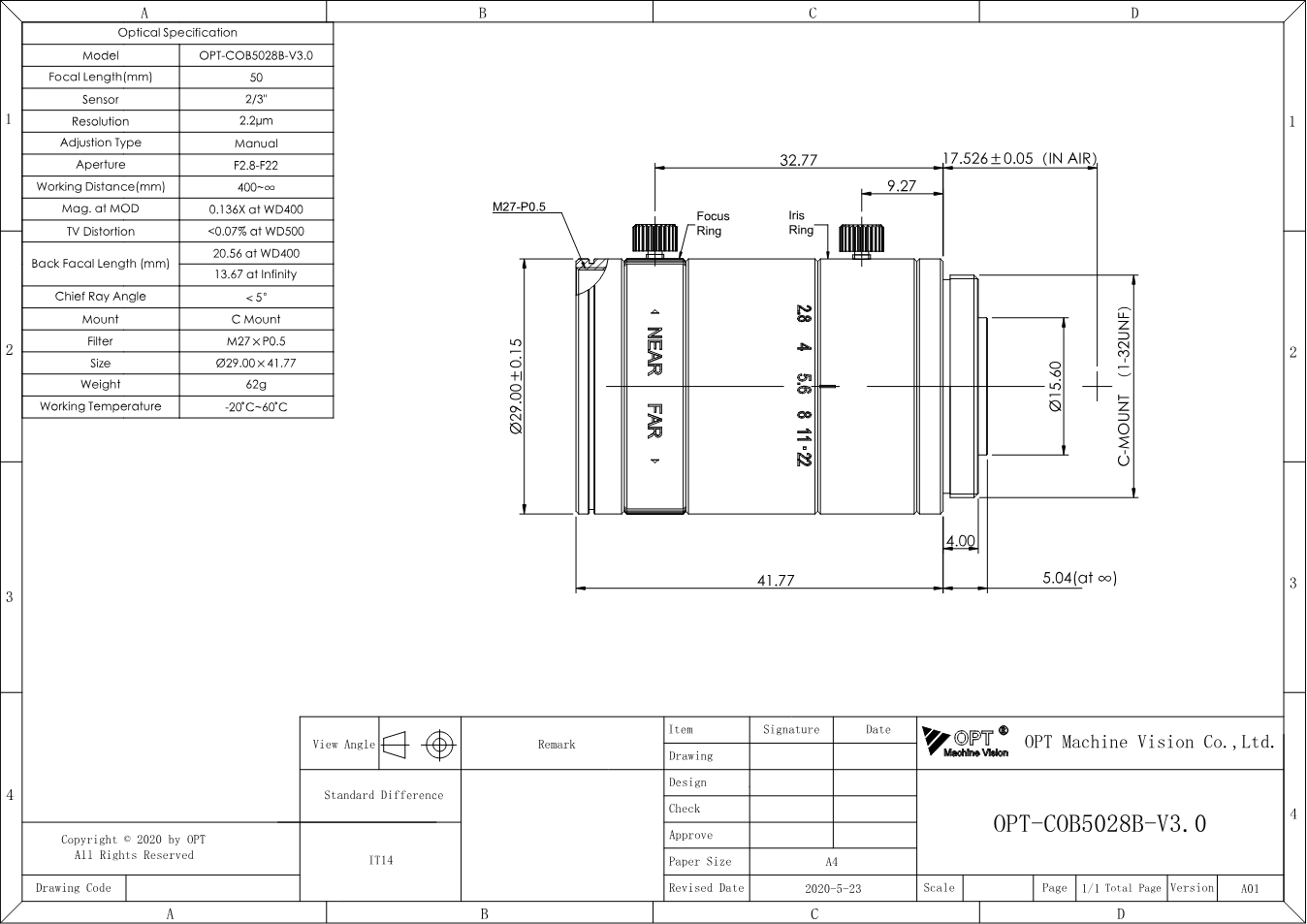

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COB5028B (PDF)
Datenblatt · EN · 145 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COB5028B
Datenblatt · EN · 379 KB
- Datenblatt herunterladen
Cobra-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 5328 KB
- Herunterladen
3D-Modell OPT-COB5028B (STEP)
Technische Zeichnung · EN · 5140 KB
Beschreibung
Mit Brennweite 50 mm, Blende F2,8 - F22, Bildkreis Ø11 mm (2/3") gehört OPT-COB5028B zur Serie „Cobra-Festbrennweiten“ von OPT Machine Vision. Weitere Eckdaten: Arbeitsabstand 400 mm - ∞, C-Mount.
Die Cobra-Serie ist mit Ø29 mm so schlank wie eine Kompaktkamera und dabei auf Pixel ab 2,2 µm gerechnet - bis zu 230 lp/mm über das volle Bildfeld. Die Vergütung reicht von 400 bis 1000 nm, die TV-Verzeichnung bleibt unter 0,2 %, und ein Hauptstrahlwinkel unter 5° hält die Ausleuchtung bis in die Ecken gleichmäßig. Sie passt überall dort, wo wenig Platz und hohe Auflösung zusammenkommen: Zeichenprüfung auf Kunststoffteilen, Chip- und Displayinspektion, Partikelkontrolle.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
