OPT-COB3528 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-COB3528
Serie: Cobra-Festbrennweiten
- Brennweite
- 35 mm
- Max. Sensorformat
- 2/3" (2,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 210 mm
- Blende
- F2.8 - F16
- Filtergewinde
- M27 × 0,5
- Auflösung
- 12 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 210 mm bis ∞
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COB3528 |
|---|---|
| Brennweite | 35 mm |
| Schnittweite | 18,39 mm bei WD 210 | 12,87 mm bei ∞ |
| Arbeitsabstand | 210-∞ |
| Blende | F2,8 – F16 |
| Abbildungsmaßstab | 0,161 × bei WD 210 |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø11 mm |
| Sensorformat | 2/3" |
| TV-Verzeichnung | <0,20 % bei WD 350 |
| Anschluss | C-Mount |
| Gewicht | 0,06 kg |
| Filtergewinde | M27×0,5-6H |
| Auflösungsvermögen | 2,2 µm |
| Max. Sensorformat | 2/3" |
| Auflösung | 12 MP (von uns berechnet) |
| Pixelgröße | 2,2 µm |
| Mindestobjektdistanz (MOD) | 210 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,2 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | Nicht angegeben |
| Durchmesser | Nicht angegeben |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

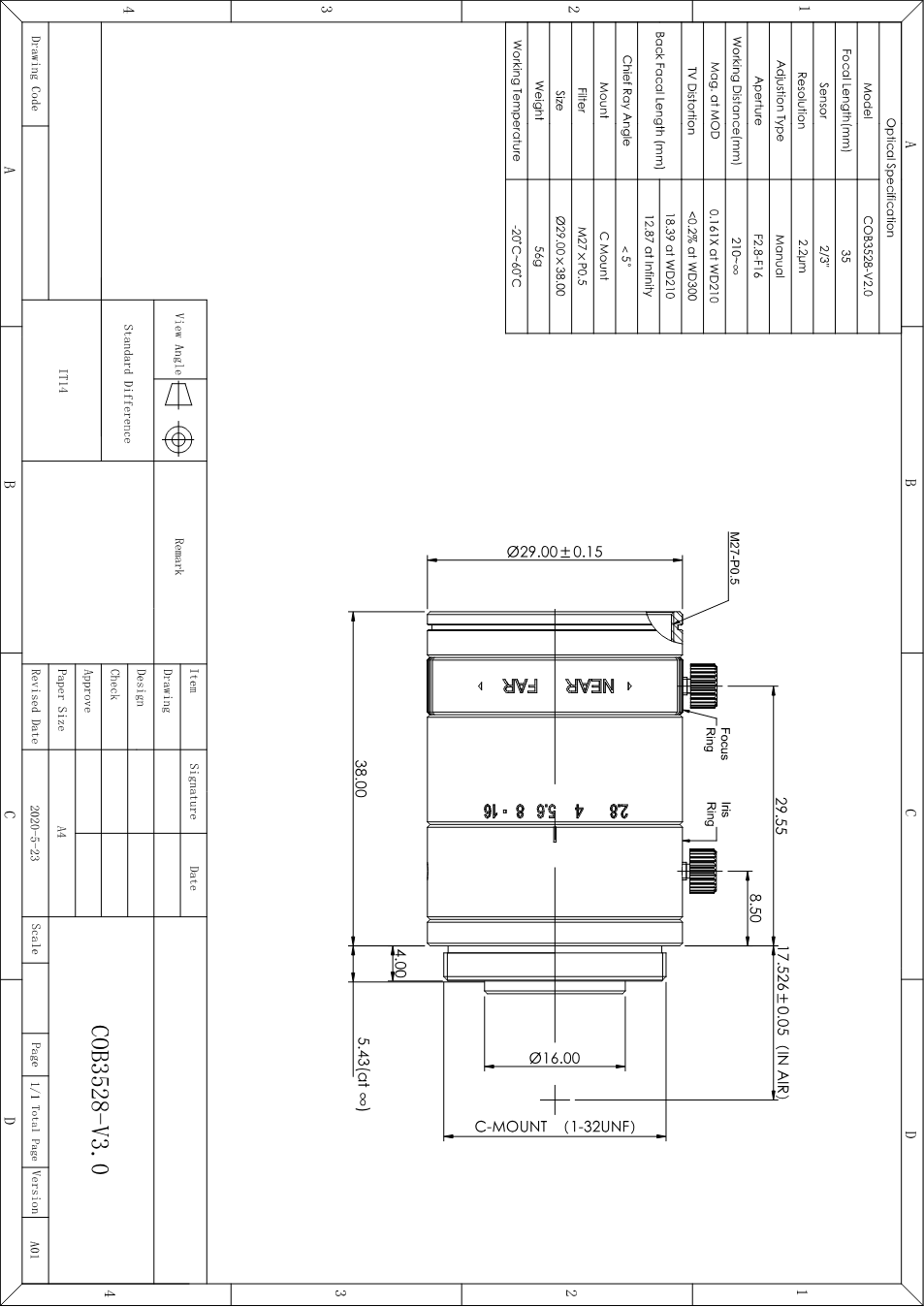

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COB3528 (PDF)
Datenblatt · EN · 142 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COB3528
Datenblatt · EN · 301 KB
- Datenblatt herunterladen
Cobra-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1539 KB
- Herunterladen
3D-Modell OPT-COB3528 (STEP)
Technische Zeichnung · EN · 4949 KB
Beschreibung
OPT-COB3528 ist eine Festbrennweite aus der Serie „Cobra-Festbrennweiten“ von OPT: Brennweite 35 mm, Blende F2,8 - F16, Bildkreis Ø11 mm. Weitere Eckdaten: Arbeitsabstand 210-∞, C-Mount.
Die Cobra-Serie ist mit Ø29 mm so schlank wie eine Kompaktkamera und dabei auf Pixel ab 2,2 µm gerechnet - bis zu 230 lp/mm über das volle Bildfeld. Die Vergütung reicht von 400 bis 1000 nm, die TV-Verzeichnung bleibt unter 0,2 %, und ein Hauptstrahlwinkel unter 5° hält die Ausleuchtung bis in die Ecken gleichmäßig. Sie passt überall dort, wo wenig Platz und hohe Auflösung zusammenkommen: Zeichenprüfung auf Kunststoffteilen, Chip- und Displayinspektion, Partikelkontrolle.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
