OPT-COB0828 C-Mount Objektiv
Hersteller-Artikelnummer: OPT-COB0828
Serie: Cobra-Festbrennweiten
- Brennweite
- 8 mm
- Max. Sensorformat
- 1/1.8" (2,2 µm)
- Anschluss
- C-Mount
- Mindestobjektdistanz (MOD)
- 100 mm
- Blende
- F2.8 - F16
- Filtergewinde
- M27 × 0,5
- Auflösung
- 8 MP (berechnet)
- Fokusbereich (ab Objektivvorderseite)
- 100 mm bis ∞
- Fokuseinstellung
- Manuell
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-COB0828 |
|---|---|
| Brennweite | 8 mm |
| Sensorformat | 1/1.8" |
| Auflösungsvermögen | 2,2 µm |
| Einstellung | manuell |
| Blende | F2,8 – F16 |
| Arbeitsabstand | 100 mm – ∞ |
| Abbildungsmaßstab | 0,071 × bei WD 100 |
| TV-Verzeichnung | <0,18 % bei WD 300 |
| Schnittweite | 12,99 mm bei WD 100 | 12,34 mm bei ∞ |
| Hauptstrahlwinkel | <5° |
| Anschluss | C-Mount |
| Filtergewinde | M27×P0,5 |
| Abmessungen | Ø29,00 × 30,00 |
| Gewicht | 0,052 kg |
| Betriebstemperatur | -20 °C – 60 °C |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø9 mm (1/1.8") |
| Auflagemaß | 17,526 mm |
| Max. Sensorformat | 1/1.8" |
| Auflösung | 8 MP (von uns berechnet) |
| Pixelgröße | 2,2 µm |
| Mindestobjektdistanz (MOD) | 100 mm |
| Spektralbereich | Nicht angegeben |
| Verzeichnung (max.) | < 0,18 % |
| Blendensteuerung | Nicht angegeben |
| Vibrationsfest | Nein |
| Baulänge | 30 mm |
| Durchmesser | Ø 29 mm |
| Objektivart | Endozentrisch |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

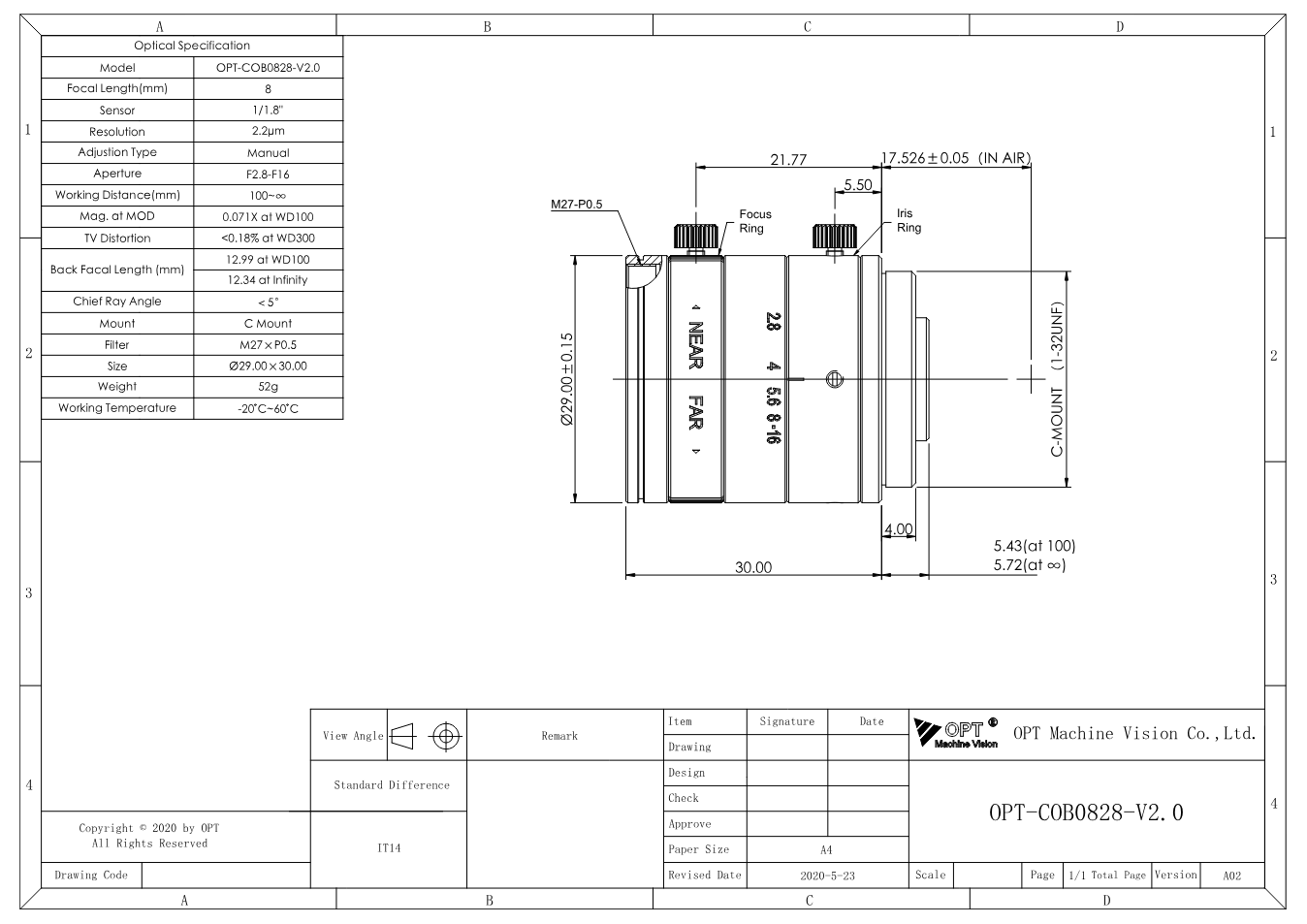

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-COB0828 (PDF)
Datenblatt · EN · 145 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-COB0828
Datenblatt · EN · 349 KB
- Datenblatt herunterladen
Cobra-Festbrennweiten - Serienbroschüre OPT
Datenblatt · EN · 1539 KB
- Herunterladen
3D-Modell OPT-COB0828 (STEP)
Technische Zeichnung · EN · 4000 KB
Beschreibung
OPT-COB0828, eine Festbrennweite der Serie „Cobra-Festbrennweiten“ von OPT, bringt Brennweite 8 mm, Blende F2,8 - F16, Bildkreis Ø9 mm (1/1.8") mit. Weitere Eckdaten: Arbeitsabstand 100 mm - ∞, C-Mount.
Die Cobra-Serie ist mit Ø29 mm so schlank wie eine Kompaktkamera und dabei auf Pixel ab 2,2 µm gerechnet - bis zu 230 lp/mm über das volle Bildfeld. Die Vergütung reicht von 400 bis 1000 nm, die TV-Verzeichnung bleibt unter 0,2 %, und ein Hauptstrahlwinkel unter 5° hält die Ausleuchtung bis in die Ecken gleichmäßig. Sie passt überall dort, wo wenig Platz und hohe Auflösung zusammenkommen: Zeichenprüfung auf Kunststoffteilen, Chip- und Displayinspektion, Partikelkontrolle.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei.
