HIKROBOT
Platinenkamera MV-CB120-10UC-B V4
Hersteller-Artikelnummer: MV-CB120-10UC-B V4 · 306300670
- Auflösung
- 12 MP
- Pixel
- 4032 × 3036
- Max. Bildrate
- 30 fps
- Farbe / Mono
- Farbe
- Shuttertyp
- Rolling Shutter
- Sensorformat
- 1/1.7"
- Pixelgröße
- 1,85 µm × 1,85 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- Ohne Anschluss
- Global-Reset-Funktion
- Ja
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CB120-10UC-B V4 |
|---|---|
| Typ | 12MP Board Level Camera, USB3, IMX226, V4, Color, Bare Board |
| Sensortyp | CMOS, Rolling Shutter |
| Sensor-Modell | Sony® IMX226 |
| Pixelgröße | 1.85 µm × 1.85 µm |
| Sensorgröße | 1/1.7" |
| Auflösung | 4032 × 3036 |
| Max. Bildrate | 30 fps @ 4032 × 3036 Bayer RG 8 |
| Dynamikbereich | 64.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 39.9 dB |
| Gain (Verstärkung) | 0 dB bis 20 dB |
| Belichtungszeit | 33 µs bis 2 s |
| Belichtungsmodus | Unterstützt Belichtung Aus/Einmalig/Kontinuierlich, und Global Reset. |
| Mono/Farbe | Farbe |
| Pixelformat | Mono8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB8, BGR8 |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB 3.0 |
| Digital-I/O | bidirektionaler, nicht isolierter I/O × 2 (Line 2, Line 5) |
| Stromversorgung | Versorgung über USB 3.0 |
| Leistungsaufnahme | typ. 2 W @ 5 VDC (Versorgung über USB) |
| Objektivanschluss | k. A. laut Datenblatt |
| Abmessungen | 32,5 mm × 32,5 mm × 1,6 mm (1.3" × 1.3" × 0.1") |
| Gewicht | ca. 10 g (0,02 lb.) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 80 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem USB3 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

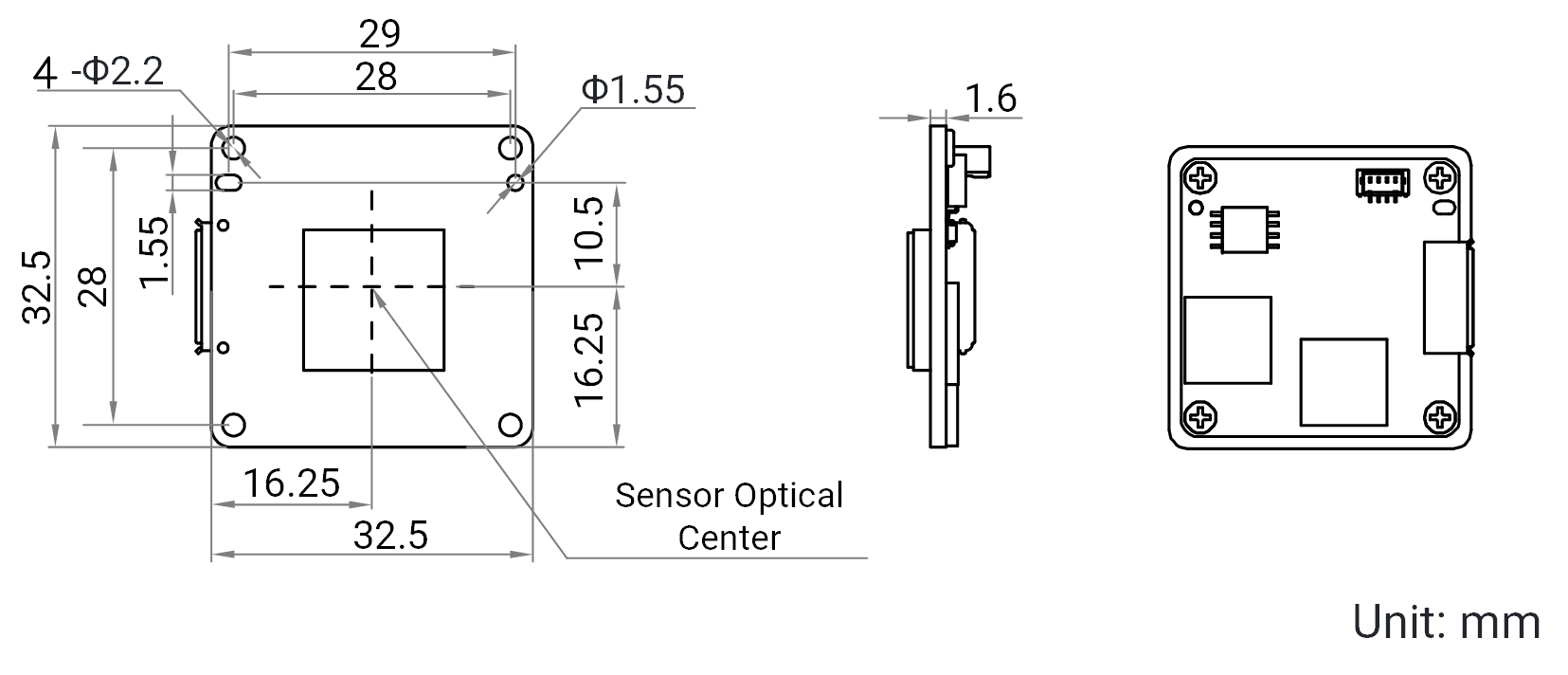

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Platinenkamera MV-CB120-10UC-B V4
Datenblatt · EN · 591 KB
- Herunterladen
Technische Zeichnung HikRobot Platinenkamera MV-CB120-10UC-B V4
Technische Zeichnung · EN · 2 MB
Software und SDK (13)
- Herunterladen
Software / Firmware V2.2.7 HikRobot Platinenkamera MV-CB120-10UC-B V4
Software / Firmware · EN · 1 MB
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
Handbuch HikRobot Platinenkamera MV-CB120-10UC-B V4
Handbuch · EN · 3 MB
Zubehör
Datenkabel(15)
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m
Micro-B male (with screw) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m
Micro-B male (with screw) · 0,5 m
Datenkabel
HIKROBOT
USB 3.0 Flexkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m
Micro-B male (with screw) · 2 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m
Micro-B male (with screw) · 15 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m
Micro-B male (with screw) · 5 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m
Micro-B male (with screw) · 20 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m
Micro-B male (with screw) · 7 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m
Micro-B male (with screw) · 10 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m
Micro-B male (with screw) ,Angle (down) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m
Micro-B male (with screw) ,Angle (down) · 0,5 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m
Micro-B male (with screw) ,Angle (down) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m
Micro-B male (with screw) ,Angle (down) · 2 m
Datenkabel
Beschreibung
Die HikRobot Platinenkamera MV-CB120-10UC-B V4 ist eine kompakte 12 MP Farbkamera auf Basis des Sony® IMX226-Sensors mit USB-3.0-Schnittstelle. Sie liefert Farbbilder in einer Auflösung von 4032 × 3036 bei bis zu 30 fps @ 4032 × 3036 Bayer RG 8 mit kompakten Abmessungen von 32,5 mm × 32,5 mm × 1,6 mm (1,3" × 1,3" × 0,1").
Die CB-Serie wurde speziell für Anwendungen mit hohen Anforderungen an Platzbedarf entwickelt und eignet sich für industrielle Bildverarbeitung, medizinische Systeme, Embedded-Systeme und 3D-Anwendungen.
