HIKROBOT

Flächenkamera MV-CU020-90UC

Hersteller-Artikelnummer: MV-CU020-90UC · 306302871

Auflösung: 2,5 MP
Pixel: 2048 × 1200
Max. Bildrate: 150,2 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 1/1.7"
Pixelgröße: 4 µm × 4 µm
Schnittstelle: USB 3.0
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CU020-90UC
Typ	2MP Area Scan Camera, USB3, GMAX4002, Color
Sensortyp	CMOS, Global Shutter
Sensor-Modell	GMAX4002
Pixelgröße	4 µm x 4 µm
Sensorgröße	1/1.7"
Auflösung	2048 × 1200
Max. Bildrate	150.2 fps @ 2048 × 1200 Bayer GB 8
Dynamikbereich	66.9 dB
Signal-Rausch-Verhältnis (SNR)	40.8 dB
Gain (Verstärkung)	0 dB bis 11.1 dB
Belichtungszeit	4 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Bayer GB 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	USB3.0, kompatibel mit USB2.0
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2)
Stromversorgung	9 VDC bis 24 VDC, supports USB power supply
Leistungsaufnahme	typ. 2.2 W @ 5 VDC (USB3.0 provides power supply)
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 80 g (0,2 lb.)
Schutzklasse	IP30 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem USB3 Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10/11, 32/64-bit Linux
Kompatibilität	USB3 Vision, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

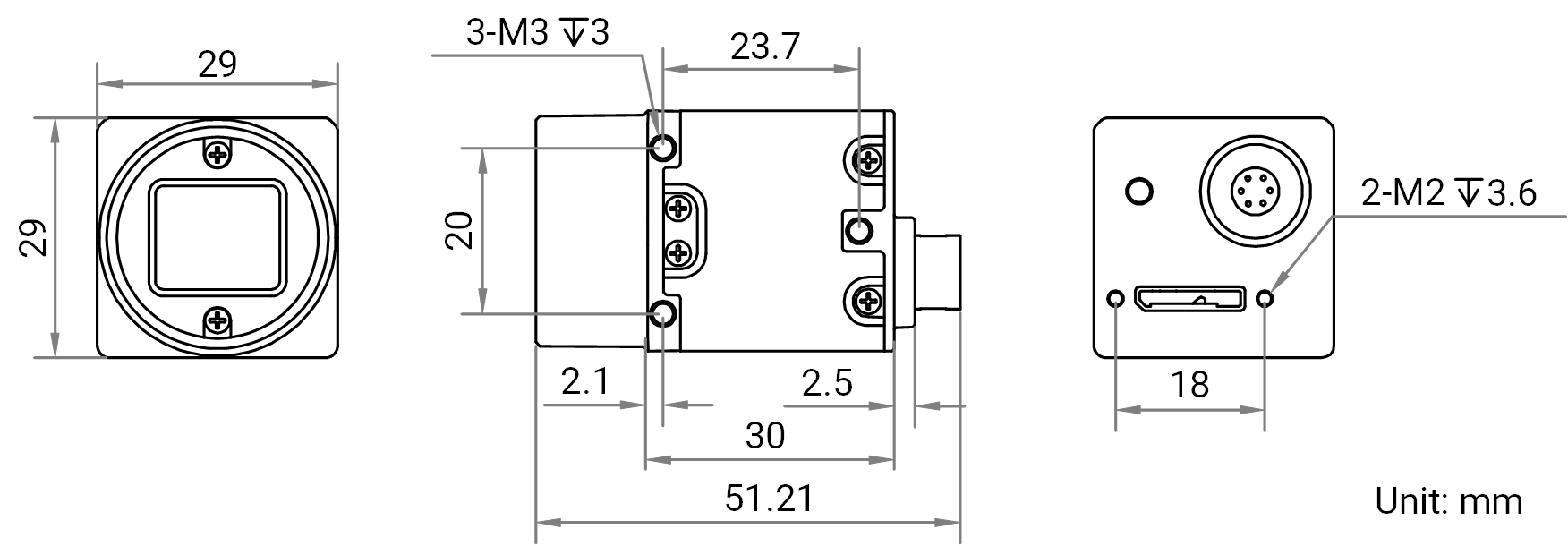

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CU020-90UC
Datenblatt · EN · 524 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CU020-90UC
Technische Zeichnung · EN · 2131 KB
Herunterladen
Software / Firmware V2.2.6 HikRobot Flächenkamera MV-CU020-90UC
Software / Firmware · EN · 790 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CU020-90UC
Handbuch · EN · 3739 KB
Herunterladen

Zubehör

Datenkabel(15)

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m

Micro-B male (with screw) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m

Micro-B male (with screw) · 0,5 m

Datenkabel

HIKROBOT

USB 3.0 Flexkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m

Micro-B male (with screw) · 2 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m

Micro-B male (with screw) · 15 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m

Micro-B male (with screw) · 5 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m

Micro-B male (with screw) · 3 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m

Micro-B male (with screw) · 20 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m

Micro-B male (with screw) · 7 m

Datenkabel

HIKROBOT

SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m

Micro-B male (with screw) · 10 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m

Micro-B male (with screw) ,Angle (down) · 3 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m

Micro-B male (with screw) ,Angle (down) · 0,5 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m

Micro-B male (with screw) ,Angle (down) · 1 m

Datenkabel

HIKROBOT

Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m

Micro-B male (with screw) ,Angle (down) · 2 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CU020-90UC ist eine leistungsstarke Farb-industriekamera der CU-Serie mit 2,5 MP Auflösung (2048 × 1200 Pixel) und einem CMOS, Globalverschluss (GMAX4002). Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Die USB 3.0-Schnittstelle der MV-CU020-90UC USB-3.0-Schnittstelle (USB3 Vision) für schnelle und zuverlässige Datenübertragung. Die Kamera ist vollständig kompatibel mit dem USB3 Vision-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.

*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
