HIKROBOT
Flächenkamera MV-CU013-80UM
Hersteller-Artikelnummer: MV-CU013-80UM · 306302146
- Auflösung
- 1,3 MP
- Pixel
- 1280 × 1024
- Max. Bildrate
- 240,4 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 1/2.7"
- Pixelgröße
- 4 µm × 4 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CU013-80UM |
|---|---|
| Typ | 1.3MP Area Scan Camera, USB3, SS, Mono |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | SS |
| Pixelgröße | 4.0 µm × 4.0 µm |
| Sensorgröße | 1/2.7" |
| Auflösung | 1280 × 1024 |
| Max. Bildrate | 240.4 fps @1280 × 1024 Mono 8 |
| Dynamikbereich | 50.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 38.7 dB |
| Gain (Verstärkung) | 0 dB bis 20 dB |
| Belichtungszeit | 30 µs bis 1 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB3.0, kompatibel mit USB2.0 |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2) |
| Stromversorgung | 9 VDC bis 24 VDC, Versorgung über USB 3.0 möglich |
| Leistungsaufnahme | typ. 1.7 W@5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | ca. 77 g (0,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | -30 °C bis 70 °C |
| Luftfeuchtigkeit | 20 % bis 80 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem USB3 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows XP/7/10, 32/64-bit Linux und 64-bit MacOS |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

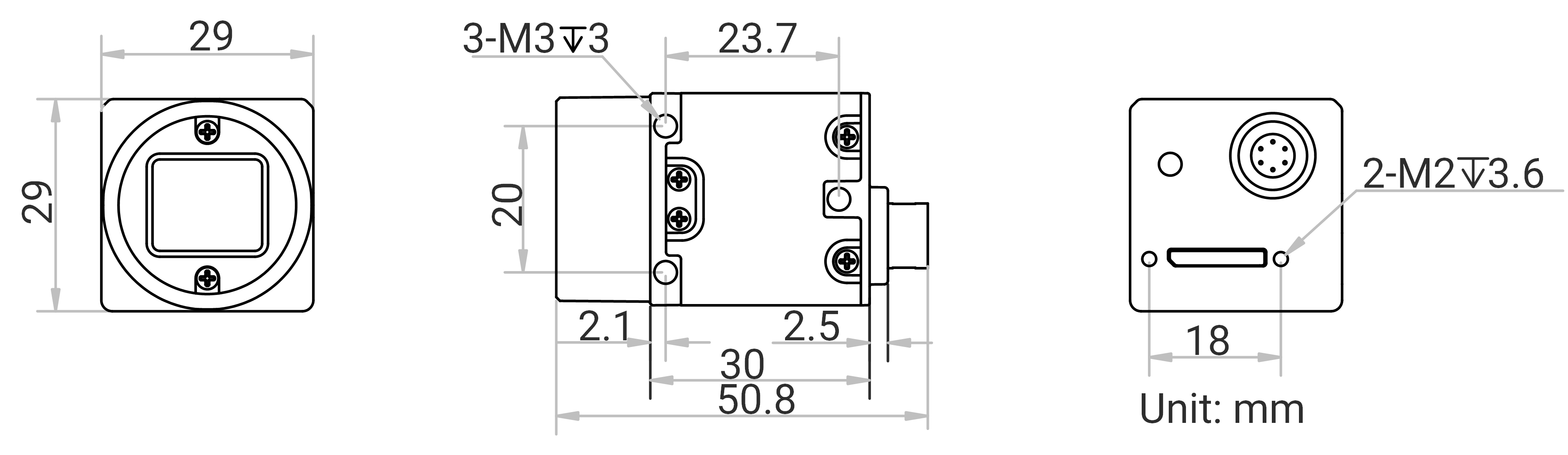

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CU013-80UM
Datenblatt · EN · 499 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CU013-80UM
Technische Zeichnung · EN · 2 MB
Software und SDK (13)
- Herunterladen
Software / Firmware V2.0.38 HikRobot Flächenkamera MV-CU013-80UM
Software / Firmware · EN · 743 KB
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CU013-80UM
Handbuch · EN · 4 MB
Zubehör
Datenkabel(15)
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m
Micro-B male (with screw) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m
Micro-B male (with screw) · 0,5 m
Datenkabel
HIKROBOT
USB 3.0 Flexkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m
Micro-B male (with screw) · 2 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m
Micro-B male (with screw) · 15 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m
Micro-B male (with screw) · 5 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m
Micro-B male (with screw) · 20 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m
Micro-B male (with screw) · 7 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m
Micro-B male (with screw) · 10 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m
Micro-B male (with screw) ,Angle (down) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m
Micro-B male (with screw) ,Angle (down) · 0,5 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m
Micro-B male (with screw) ,Angle (down) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m
Micro-B male (with screw) ,Angle (down) · 2 m
Datenkabel
Beschreibung
Die HikRobot Flächenkamera MV-CU013-80UM ist eine leistungsstarke Monochrom-industriekamera der CU-Serie mit 1,3 MP Auflösung (1280 × 1024 Pixel) und einem CMOS, Globalverschluss (SS). Dank ihrer kompakten Bauweise und des energieeffizienten Designs bietet sie zuverlässige Leistung für anspruchsvolle industrielle Bildverarbeitungsanwendungen.
Die USB 3.0-Schnittstelle der MV-CU013-80UM USB-3.0-Schnittstelle (USB3 Vision) für schnelle und zuverlässige Datenübertragung. Die Kamera ist vollständig kompatibel mit dem USB3 Vision-Protokoll und GenICam-Standard und unterstützt gängige Client-Software wie MVS sowie Drittanbieter-Lösungen.
*Die hier dargestellten technischen Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
