HIKROBOT
Flächenkamera MV-CS013-80UM
Hersteller-Artikelnummer: MV-CS013-80UM
- Auflösung
- 1,3 MP
- Pixel
- 1280 × 1024
- Max. Bildrate
- 240,4 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 1/2.7"
- Pixelgröße
- 4 µm × 4 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CS013-80UM |
|---|---|
| Typ | 1.3MP Area Scan Camera, USB3.0, SS, 2nd Gen., Mono |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | SS |
| Pixelgröße | 4.0 µm × 4.0 µm |
| Sensorgröße | 1/2.7" |
| Auflösung | 1280 × 1024 |
| Max. Bildrate | 240.4 fps @ 1280 × 1024 Mono 8 |
| Dynamikbereich | 57 dB |
| Signal-Rausch-Verhältnis (SNR) | 38 dB |
| Gain (Verstärkung) | 0 dB bis 20 dB |
| Belichtungszeit | 30 µs bis 1 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB3.0, kompatibel mit USB2.0 |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), und bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, supports USB power supply |
| Leistungsaufnahme | typ. 1.3 W @ 5 VDC (USB3.0 provides power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2") |
| Gewicht | ca. 80 g (0,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –30 °C bis 60 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem USB3 Vision Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux |
| Kompatibilität | USB3 Vision, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.
Dokumente
- Datenblatt herunterladen
Data Sheet Hikrobot Flächenkamera MV-CS013-80UM
Datenblatt · EN · 544 KB
- Herunterladen
Drawing Hikrobot Flächenkamera MV-CS013-80UM
Technische Zeichnung · EN · 63 MB
Software und SDK (13)
- Herunterladen
Firmware Hikrobot Flächenkamera MV-CS013-80UM
Software / Firmware · EN · 3 MB
- Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
- Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
- Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
- Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
- Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
- Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
- Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
- Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
- Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
- Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
- Herunterladen
User Manual Hikrobot Flächenkamera MV-CS013-80UM
Handbuch · EN · 4 MB
Zubehör
Datenkabel(15)
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m
Micro-B male (with screw) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m
Micro-B male (with screw) · 0,5 m
Datenkabel
HIKROBOT
USB 3.0 Flexkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m
Micro-B male (with screw) · 2 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m
Micro-B male (with screw) · 15 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m
Micro-B male (with screw) · 5 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m
Micro-B male (with screw) · 20 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m
Micro-B male (with screw) · 7 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m
Micro-B male (with screw) · 10 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m
Micro-B male (with screw) ,Angle (down) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m
Micro-B male (with screw) ,Angle (down) · 0,5 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m
Micro-B male (with screw) ,Angle (down) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m
Micro-B male (with screw) ,Angle (down) · 2 m
Datenkabel
Beschreibung

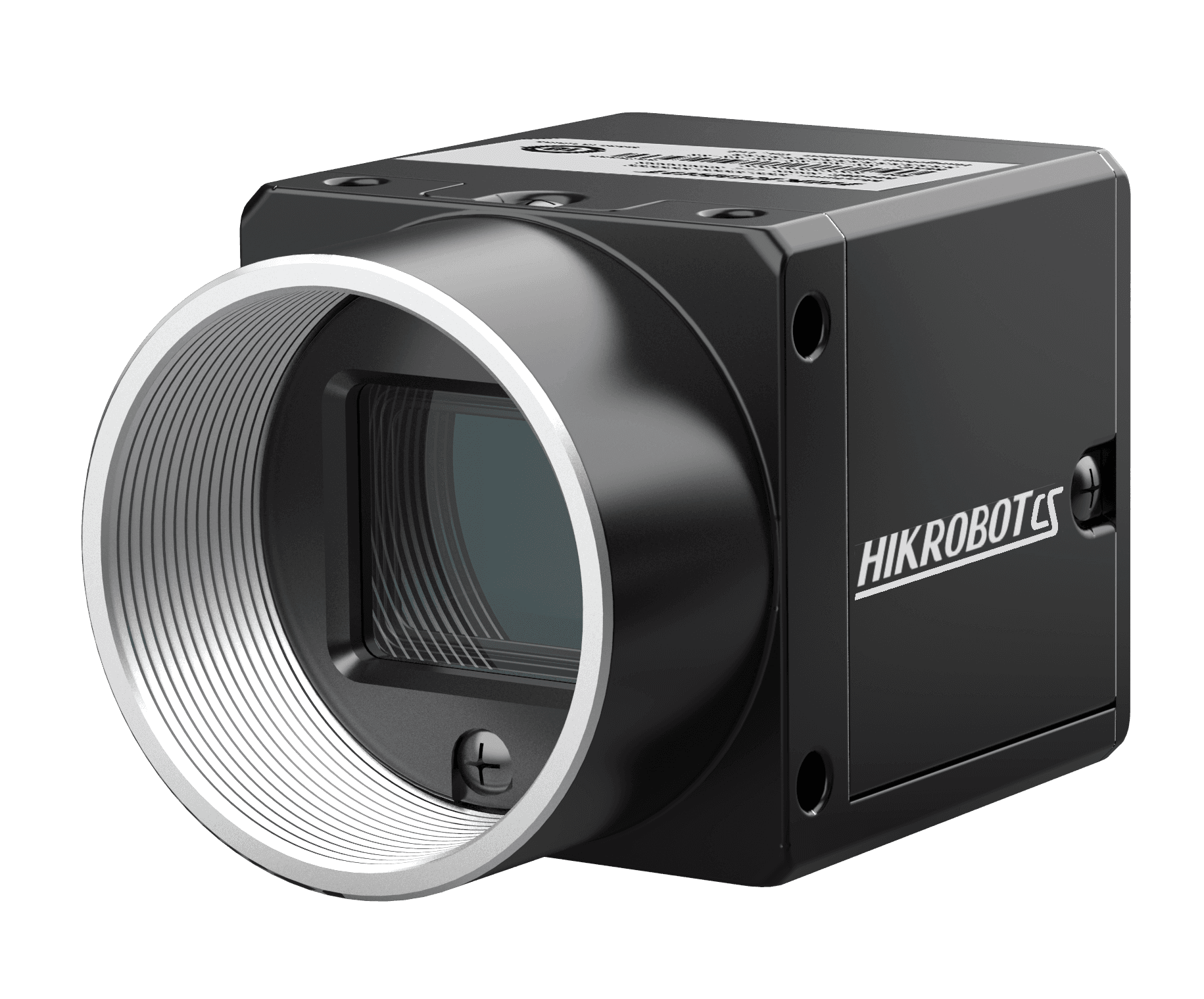

Die HikRobot Flächenkamera MV-CS013-80UM ist eine 1,3-Megapixel-Monochromkamera mit USB 3.0-Schnittstelle. Der Bildaufnehmer ist ein CMOS-Sensor mit Global Shutter mit einer Pixelgröße von 4.0 µm × 4.0 µm. Bei 1280 × 1024 Pixeln erreicht sie bis zu 240,4 Bilder pro Sekunde.
Merkmale - Neu entwickelter Aufbau senkt die Leistungsaufnahme.
- Automatische und manuelle Einstellung von Verstärkung und Belichtungszeit sowie manuelle Einstellung von LUT, Gammakorrektur und mehr.
- Frei wählbarer ROI sowie horizontale und vertikale Bildspiegelung.
- Kompakte Bauform für eine flexible Montage.
- Kompatibel mit dem USB3-Vision-Protokoll und dem GenICam-Standard sowie mit Drittanbieter-Software, die auf diesen Standards aufsetzt.
Die MV-CS013-80UM folgt den Standards USB3 Vision und GenICam und lässt sich mit der HikRobot-Software MVS oder kompatibler Drittsoftware betreiben. Alle technischen Daten stehen in der Tabelle unten, Datenblatt und Software finden Sie im Downloadbereich. Für die Auswahl von Objektiv, Beleuchtung und Zubehör beraten wir Sie gern - fragen Sie Preis und Lieferzeit direkt an.
