HIKROBOT
Flächenkamera MV-CH250-90VM
Hersteller-Artikelnummer: MV-CH250-90VM · 306302478
- Auflösung
- 25 MP
- Pixel
- 5120 × 5120
- Max. Bildrate
- 30 fps
- Farbe / Mono
- Mono
- Shuttertyp
- Global Shutter
- Sensorformat
- 1.1"
- Pixelgröße
- 2,5 µm × 2,5 µm
- Schnittstelle
- USB 3.0
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CH250-90VM |
|---|---|
| Typ | 25MP Area Scan Camera, dual USB3.0, GMAX0505, Mono |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | Gpixel GMAX0505 |
| Pixelgröße | 2.5 µm × 2.5 µm |
| Sensorgröße | 1.1" |
| Auflösung | 5120 × 5120 |
| Max. Bildrate | 30 fps @5120 × 5120 Mono 8 |
| Dynamikbereich | 65 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | 2.0 x bis 5.0 x |
| Belichtungszeit | Ultrakurz-Modus: 1 µs bis 8 µs Standard-Modus: 9 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/10Packed/12/12Packed |
| Binning | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 2 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | USB 3.0, kompatibel mit USB 2.0 |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2). |
| Stromversorgung | 9 VDC bis 24 VDC, Versorgung über USB 3.0 möglich |
| Leistungsaufnahme | typ. 4.8 W @ 5 VDC (dual USB 3.0 interfaces provide power supply) |
| Objektivanschluss | C-Mount |
| Abmessungen | 29 mm × 44 mm × 59 mm (1.1" × 1.7" × 2.3") |
| Gewicht | ca. 100 g (0,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Betriebstemperatur | –10 °C bis 40 °C |
| Lagertemperatur | –30 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH, no condensation |
| Software | MVS |
| Betriebssystem | 32/64-bit Windows XP/7/10/11 |
| Kompatibilität | GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

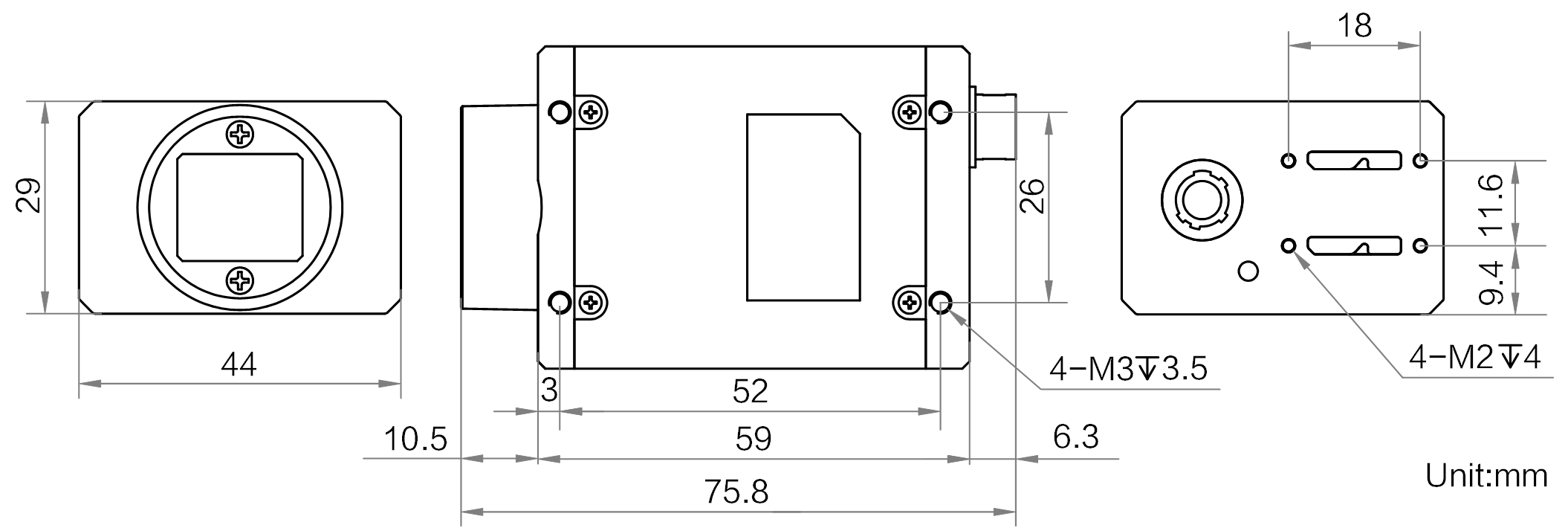

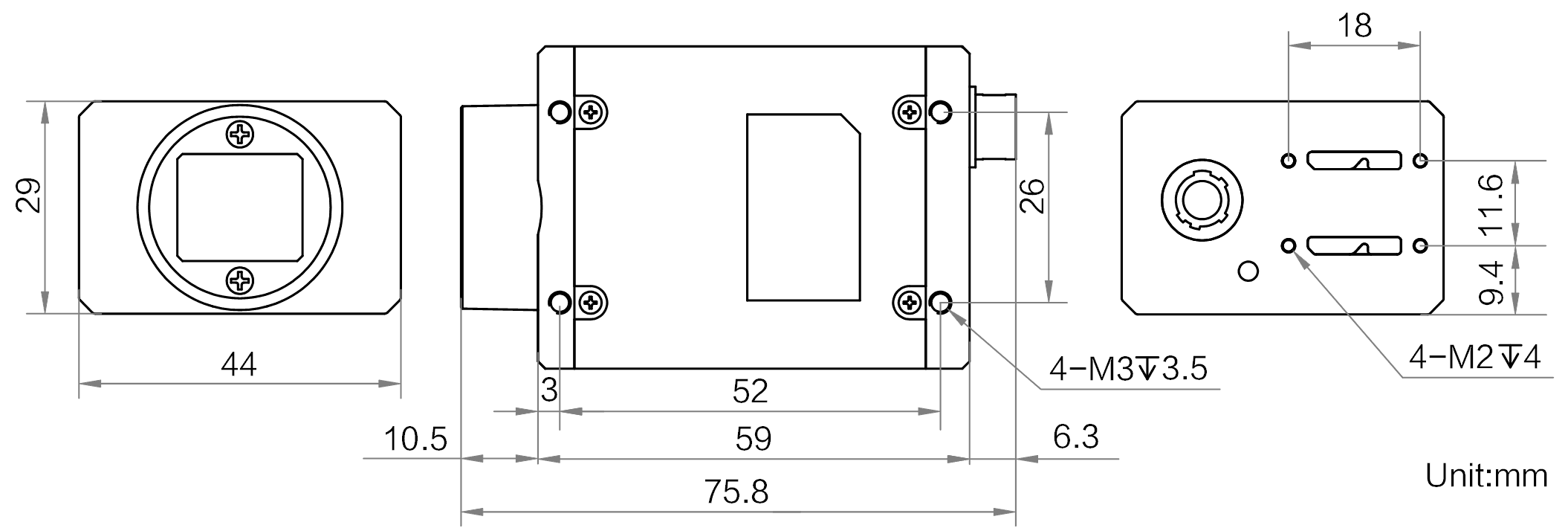

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CH250-90VM
Datenblatt · EN · 514 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH250-90VM
Technische Zeichnung · EN · 680 KB
- Herunterladen
Software / Firmware V2.0.43 HikRobot Flächenkamera MV-CH250-90VM
Software / Firmware · EN · 2348 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CH250-90VM
Handbuch · EN · 3739 KB
Zubehör
Datenkabel(15)
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 1 m
Micro-B male (with screw) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 0,5 m
Micro-B male (with screw) · 0,5 m
Datenkabel
HIKROBOT
USB 3.0 Flexkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B-USB-A), 2 m
Micro-B male (with screw) · 2 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 15 m
Micro-B male (with screw) · 15 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 5 m
Micro-B male (with screw) · 5 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 3 m
Micro-B male (with screw) · 3 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 20 m
Micro-B male (with screw) · 20 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 7 m
Micro-B male (with screw) · 7 m
Datenkabel
HIKROBOT
SuperFlex USB 3.0 Datenkabel (Micro-B-USB-A), 10 m
Micro-B male (with screw) · 10 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 3 m
Micro-B male (with screw) ,Angle (down) · 3 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 0,5 m
Micro-B male (with screw) ,Angle (down) · 0,5 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 1 m
Micro-B male (with screw) ,Angle (down) · 1 m
Datenkabel
HIKROBOT
Standard USB 3.0 Datenkabel (Micro-B Winkel-USB-A), 2 m
Micro-B male (with screw) ,Angle (down) · 2 m
Datenkabel
Beschreibung
Die HikRobot Flächenkamera MV-CH250-90VM ist eine hochauflösende 25 MP Mono-Industriekamera mit USB 3.0-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
