HIKROBOT

Flächenkamera MV-CS050-60GM V5

Hersteller-Artikelnummer: MV-CS050-60GM V5

Auflösung: 5 MP
Pixel: 2448 × 2048
Max. Bildrate: 24,4 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 2/3"
Pixelgröße: 3,45 µm × 3,45 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CS050-60GM V5
Typ	5MP Area Scan Camera, GigE, V5, Mono
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Stacked BSI
Pixelgröße	3.45 µm × 3.45 µm
Sensorgröße	2/3"
Auflösung	2448 × 2048
Max. Bildrate	24.4 fps @ 2448 × 2048 Mono 8
Dynamikbereich	73.9 dB
Signal-Rausch-Verhältnis (SNR)	42.4 dB
Gain (Verstärkung)	Hohe Sättigungskapazität: 0 dB bis 12.8 dB Hohe Empfindlichkeit: 0 dB bis 24 dB
Belichtungszeit	Hohe Sättigungskapazität: 45 µs bis 10 s Hohe Empfindlichkeit: 5 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Gigabit Ethernet (1000 Mbit/s), kompatibel mit Fast Ethernet (100 Mbit/s)
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 1.4 W @ 12 VDC
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Gewicht	ca. 100 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–30 °C bis 60 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, und 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

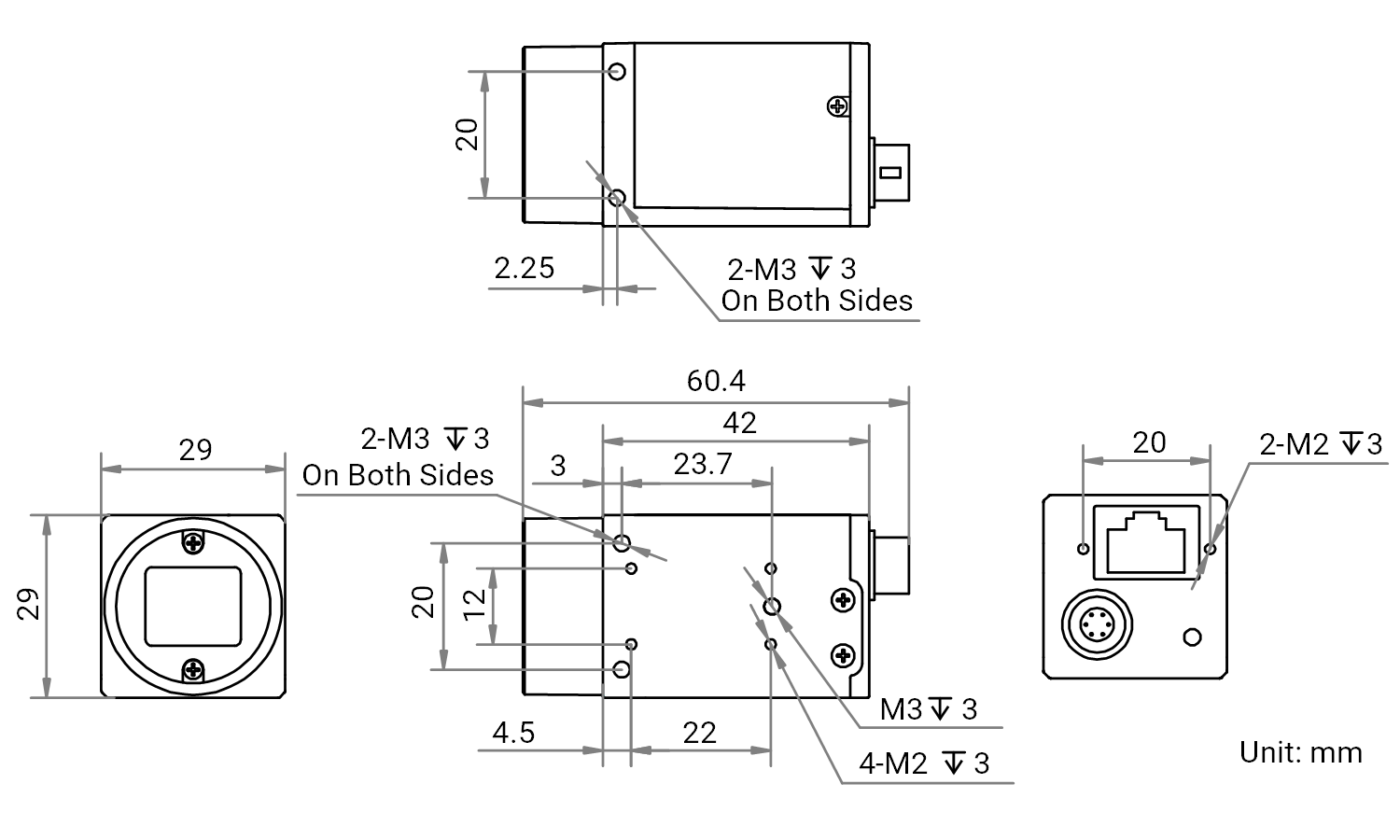

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CS050-60GM V5
Datenblatt · EN · 558 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CS050-60GM V5
Technische Zeichnung · EN · 8097 KB
Herunterladen
Software / Firmware V4.5.0 Hikrobot Flächenkamera MV-CS050-60GM V5
Software / Firmware · EN · 832 KB
Herunterladen
Handbuch Hikrobot Flächenkamera MV-CS050-60GM V5
Handbuch · EN · 3930 KB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CS050-60GM V5 ist eine leistungsstarke 5 MP Monochromkamera der CS-Serie mit GigE-Schnittstelle. Sie basiert auf dem Stacked BSI CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 2448 × 2048 eine maximale Bildrate von 24.4 fps @ 2448 × 2048 Mono 8. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Die MV-CS050-60GM V5 ist kompatibel mit dem GigE-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
