HIKROBOT

Flächenkamera MV-CS050-20GM

Hersteller-Artikelnummer: MV-CS050-20GM

Auflösung: 5 MP
Pixel: 2592 × 2048
Max. Bildrate: 22,7 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 2/3"
Pixelgröße: 3,2 µm × 3,2 µm
Schnittstelle: GigE
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CS050-20GM
Typ	5MP Area Scan Camera,GigE,XGS5000,Mono,Basic
Sensortyp	CMOS, Global Shutter
Sensor-Modell	OnSemi XGS5000
Pixelgröße	3.2 µm × 3.2 µm
Sensorgröße	2/3"
Auflösung	2592 × 2048
Max. Bildrate	22.7 fps @ 2592 × 2048
Dynamikbereich	66 dB
Signal-Rausch-Verhältnis (SNR)	39.6 dB
Gain (Verstärkung)	0 dB bis 18 dB
Belichtungszeit	Ultrakurz-Modus: 23 µs bis 99 µs Standard-Modus: 100 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Mono
Pixelformat	Mono 8/10/10Packed/12/12Packed
Binning	Unterstützt 1 × 1, 2 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 2 × 2
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	Gigabit Ethernet, kompatibel mit Fast Ethernet
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2).
Stromversorgung	9 VDC bis 24 VDC, PoE-fähig
Leistungsaufnahme	typ. 2.5 W@12 VDC
Objektivanschluss	C-Mount
Abmessungen	29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.2")
Gewicht	ca. 100 g (0,22 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	–30 °C bis 60 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem GigE Vision Protokoll
Betriebssystem	32/64-bit Windows 7/10, 32/64-bit Linux
Kompatibilität	GigE Vision V2.0, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

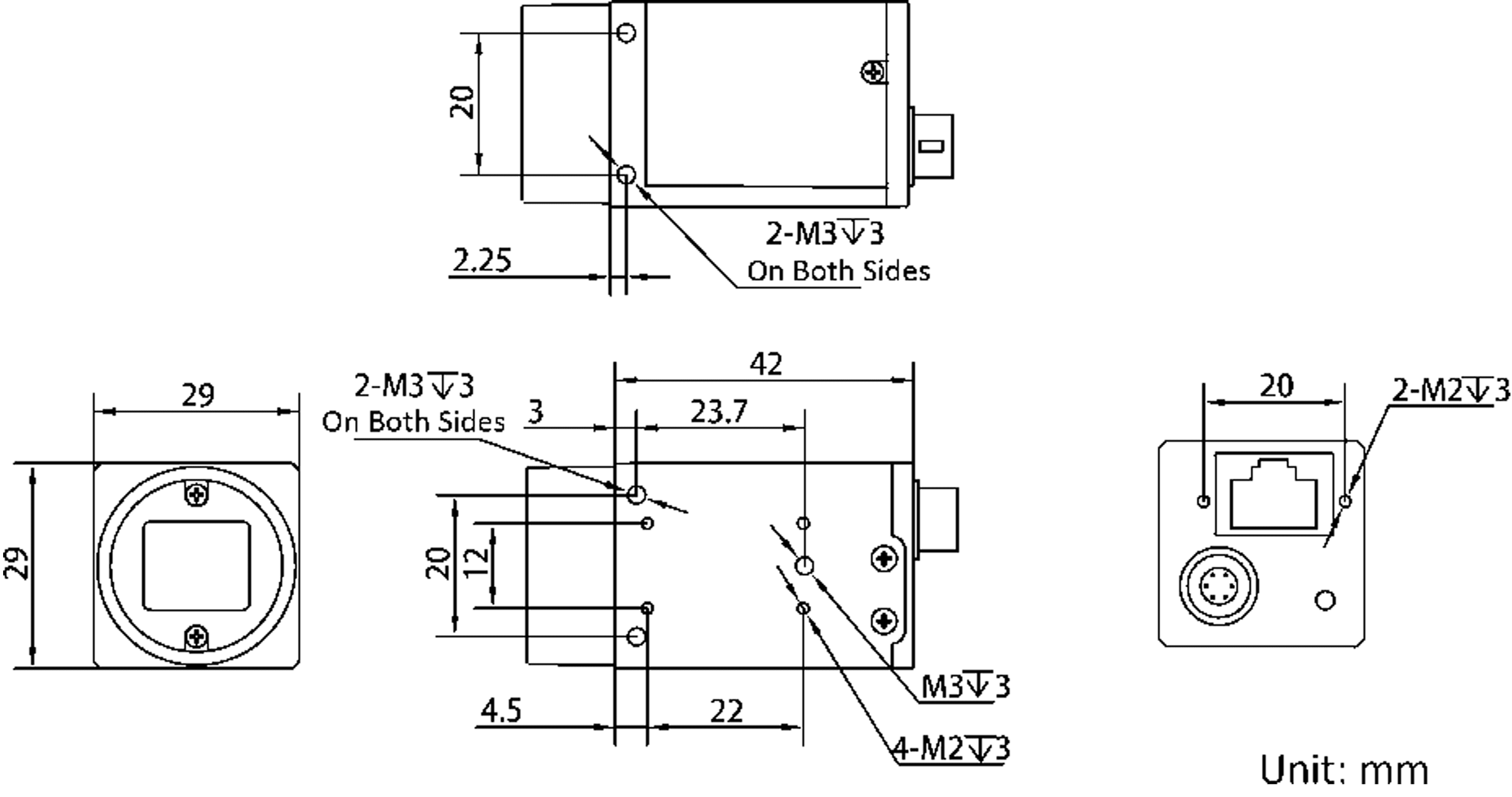

Maßzeichnung

Dokumente

Datenblatt Hikrobot Flächenkamera MV-CS050-20GM
Datenblatt · EN · 535 KB
Datenblatt herunterladen
Technische Zeichnung Hikrobot Flächenkamera MV-CS050-20GM
Technische Zeichnung · EN · 2 MB
Herunterladen

Software und SDK (12)

MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen

Handbuch Hikrobot Flächenkamera MV-CS050-20GM
Handbuch · EN · 4 MB
Herunterladen

Zubehör

Datenkabel(25)

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 30 m

RJ45 (with locking stud) · 30 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 15 m

RJ45 (with locking stud),Bend (up) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 5 m

RJ45 (with locking stud),Bend (up) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 1 m

RJ45 (with locking stud) · 1 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 60 m

RJ45 (with locking stud) · 60 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 10 m

RJ45 (with locking stud) · 10 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 5 m

RJ45 (with locking stud) · 5 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

SuperFlex GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 3 m

RJ45 (with locking stud) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 15 m

RJ45 (with locking stud) · 15 m

Datenkabel

HIKROBOT

Hochflex GigE Datenkabel (RJ45 Winkel-RJ45), 3 m

RJ45 (with locking stud),Bend (up) · 3 m

Datenkabel

HIKROBOT

Standard GigE Datenkabel (RJ45-RJ45), 7 m

RJ45 (with locking stud) · 7 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CS050-20GM ist eine leistungsstarke 5 MP Monochromkamera der CS-Serie mit GigE-Schnittstelle. Sie basiert auf dem OnSemi XGS5000 CMOS-Sensor (Global Shutter) und liefert bei einer Auflösung von 2592 × 2048 eine maximale Bildrate von 22.7 fps @ 2592 × 2048. Die CS-Serie der zweiten Generation überzeugt durch optimiertes Wärmemanagement, vierseitige Montagemöglichkeiten und integrierte Bildverarbeitungsalgorithmen für anspruchsvolle industrielle Bildverarbeitungsanwendungen.

Die MV-CS050-20GM ist kompatibel mit dem GigE-Standard und der GenICam-Spezifikation. Sie unterstützt gängige Bildverarbeitungssoftware wie MVS sowie Drittanbieter-Tools. Dank ihrer kompakten Abmessungen und robusten Bauweise eignet sie sich ideal für Qualitätsprüfung, Messtechnik und weitere Anwendungen der maschinellen Bildverarbeitung.
