HIKROBOT

Flächenkamera MV-CH650-90XM-F-NF

Hersteller-Artikelnummer: MV-CH650-90XM-F-NF · 306301118

Auflösung: 65 MP
Pixel: 9344 × 7000
Max. Bildrate: 31,5 fps
Farbe / Mono: Mono
Shuttertyp: Global Shutter
Sensorformat: 29,9 mm × 22,4 mm
Pixelgröße: 3,2 µm × 3,2 µm
Schnittstelle: CoaXPress
Objektivanschluss: F-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Unverbindlich · Antwort in der Regel innerhalb von 24 Stunden an Werktagen

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH650-90XM-F-NF
Typ	65MP Area Scan Camera, CXP-6, GMAX3265, Mono, F-mount, with fan
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Gpixel GMAX3265
Pixelgröße	3.2 µm × 3.2 µm
Sensorgröße	29.9 mm × 22.4 mm
Auflösung	9344 × 7000
Max. Bildrate	31.5 fps @ 9216 × 7000
Dynamikbereich	66 dB
Signal-Rausch-Verhältnis (SNR)	40 dB
Gain (Verstärkung)	1.25x bis 6x
Belichtungszeit	14 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Mono
Pixelformat	Mono 8/10/12
Binning	Unterstützt 1 ×1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 ×1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	CoaXPress with DIN interface
Digital-I/O	12-pin P10 connector provides I/O: opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Stromversorgung	9 VDC bis 24 VDC
Leistungsaufnahme	typ. 10.5 W @ 24 VDC
Objektivanschluss	F-mount, flange focal length 46.5 mm
Abmessungen	F-mount with fan: 74 mm × 74 mm × 76,4 mm (2.9" × 2.9" × 3.0")
Gewicht	F-mount with fan: approx. 500 g (1,1 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 70 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	Frame grabber software meeting with CoaXPress Protocol
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11 mit mindestens 8 GB Arbeitsspeicher
Kompatibilität	CoaXPress, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

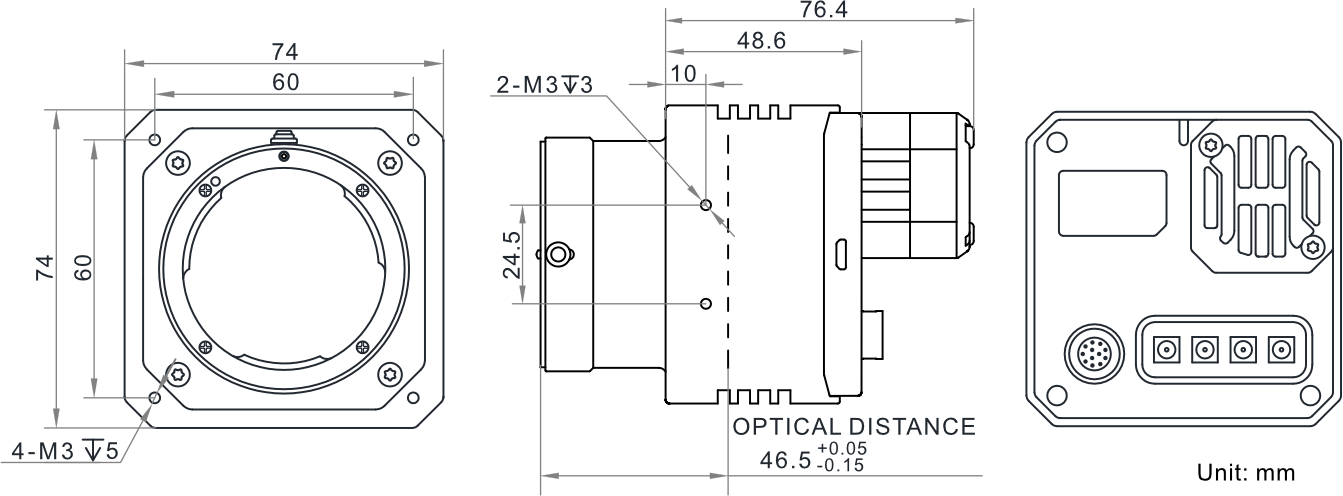

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH650-90XM-F-NF
Datenblatt · EN · 587 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH650-90XM-F-NF
Technische Zeichnung · EN · 4 MB
Herunterladen

Software und SDK (13)

Software / Firmware V2.0.2 HikRobot Flächenkamera MV-CH650-90XM-F-NF
Software / Firmware · EN · 3 MB
Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen

Handbuch HikRobot Flächenkamera MV-CH650-90XM-F-NF
Handbuch · EN · 4 MB
Herunterladen

Zubehör

Datenkabel(20)

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

Weitere Produkte von HIKROBOT in dieser Kategorie

Beschreibung

Die HikRobot Flächenkamera MV-CH650-90XM-F-NF ist eine hochauflösende 65 MP Mono-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
