HIKROBOT

Flächenkamera MV-CH250-90YC-C-NN

Hersteller-Artikelnummer: MV-CH250-90YC-C-NN

Auflösung: 25 MP
Pixel: 5120 × 5120
Max. Bildrate: 150 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 1.1"
Pixelgröße: 2,5 µm × 2,5 µm
Schnittstelle: CoaXPress
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH250-90YC-C-NN
Typ	25MP Area Scan Camera, CXP-12, GMAX0505, Color, V2, C-Mount
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Gpixel GMAX0505
Pixelgröße	2.5 µm × 2.5 µm
Sensorgröße	1.1"
Auflösung	5120 × 5120
Max. Bildrate	150 fps @ 5120 × 5120 Bayer BG 8
Dynamikbereich	63 dB
Signal-Rausch-Verhältnis (SNR)	36 dB
Gain (Verstärkung)	2.5 ×
Belichtungszeit	Ultrakurz-Modus: 3 µs bis 8 µs Standard-Modus: 10 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Farbmodus	Farbe
Pixelformat	Bayer BG 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	CoaXPress mit Micro-BNC-Anschluss
Digital-I/O	12-poliger P10-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1(Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2), und RS-232 × 1.
Stromversorgung	12 VDC bis 24 VDC, CXP-0 und CXP-1 support PoCXP
Leistungsaufnahme	typ. 10 W @ 12 VDC
Objektivanschluss	C-Mount
Abmessungen	60 mm × 60 mm × 59 mm (2.4" × 2.4" × 2.3") (Kühlrippen optional)
Gewicht	C-Mount without fan, approx. 280 g (0,6 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	–30 °C bis 80 °C
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem CoaXPress Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Kompatibilität	CoaXPress, GenICam
Zertifizierung	CE, RoHS, KC, UL

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

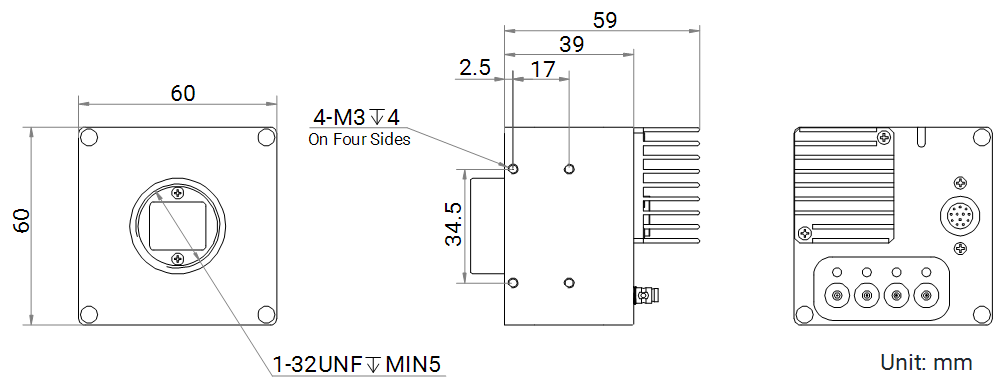

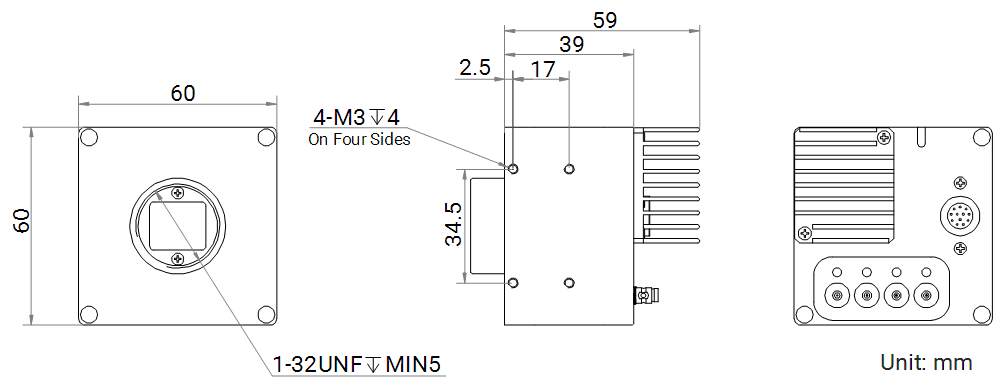

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH250-90YC-C-NN
Datenblatt · EN · 590 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH250-90YC-C-NN
Technische Zeichnung · EN · 1930 KB
Herunterladen
Software / Firmware V4.0.10 HikRobot Flächenkamera MV-CH250-90YC-C-NN
Software / Firmware · EN · 9566 KB
Herunterladen
Handbuch HikRobot Flächenkamera MV-CH250-90YC-C-NN
Handbuch · EN · 4129 KB
Herunterladen

Zubehör

Datenkabel(20)

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH250-90YC-C-NN ist eine hochauflösende 25 MP Farb-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
