HIKROBOT
Flächenkamera MV-CH120-90Y1C-NN
Hersteller-Artikelnummer: MV-CH120-90Y1C-NN · 306302685
- Auflösung
- 12 MP
- Pixel
- 4096 × 3072
- Max. Bildrate
- 93,9 fps
- Farbe / Mono
- Farbe
- Shuttertyp
- Global Shutter
- Sensorformat
- 1.1"
- Pixelgröße
- 3,4 µm × 3,4 µm
- Schnittstelle
- CoaXPress
- Objektivanschluss
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-CH120-90Y1C-NN |
|---|---|
| Typ | 12MP Area Scan Camera, GMAX3412, 1-link CXP-12, C-Mount, without fan, without heat sink, Color |
| Sensortyp | CMOS, Global Shutter |
| Sensor-Modell | Gpixel GMAX3412 |
| Pixelgröße | 3.4 µm × 3.4 µm |
| Sensorgröße | 1.1" |
| Auflösung | 4096 × 3072 |
| Max. Bildrate | 93.9 fps @ 4096 × 3072 Bayer GB 8 |
| Dynamikbereich | 59.7 dB |
| Signal-Rausch-Verhältnis (SNR) | 39 dB |
| Gain (Verstärkung) | 0 dB bis 6.1 dB |
| Belichtungszeit | 6 µs bis 10 s |
| Belichtungsmodus | Belichtung Aus/Einmalig/Kontinuierlich |
| Mono/Farbe | Farbe |
| Pixelformat | Bayer GB 8/10/12 |
| Binning | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Decimation | Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Horizontale und vertikale Bildspiegelung |
| Schnittstelle | CoaXPress mit Micro-BNC-Anschluss |
| Digital-I/O | 6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2) |
| Stromversorgung | 12 VDC bis 24 VDC, supports PoCXP |
| Leistungsaufnahme | typ. 5 W @ 12 VDC |
| Objektivanschluss | C-Mount |
| Abmessungen | Device with heat sink: 29 mm × 85 mm × 42 mm (1.1" × 3.3" × 1.7") Device without heat sink: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7") |
| Gewicht | Device with heat sink: ca. 170 g (0,4 lb.) Device without heat sink: ca. 90 g (0,2 lb.) |
| Schutzklasse | IP40 (bei korrekt montiertem Objektiv und Verkabelung) |
| Temperatur | Working temperature for device with heat sink: 0 °C bis 50 °C (32 °F bis 122 °F) Working temperature for device without heat sink: 0 °C bis 40 °C (32 °F bis 104 °F) Lagerung: –30 °C bis 80 °C (–22 °F bis 176 °F) |
| Luftfeuchtigkeit | 20 % RH bis 95 % RH (nicht kondensierend) |
| Software | MVS oder Fremdsoftware nach dem CoaXPress Protokoll |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Window 11, und 32/64-bit Linux |
| Kompatibilität | CoaXPress, GenICam |
| Zertifizierung | CE, RoHS, KC |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

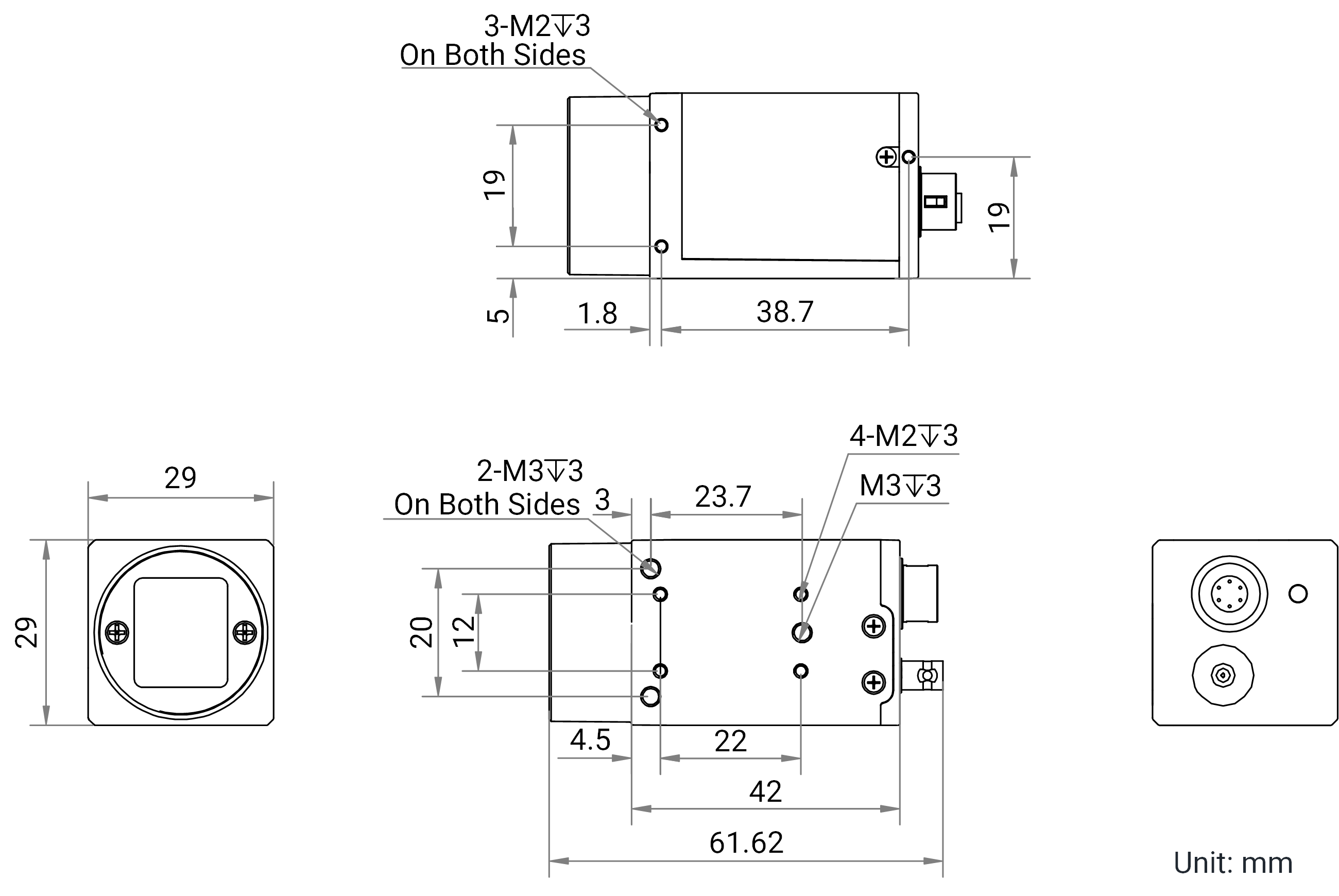

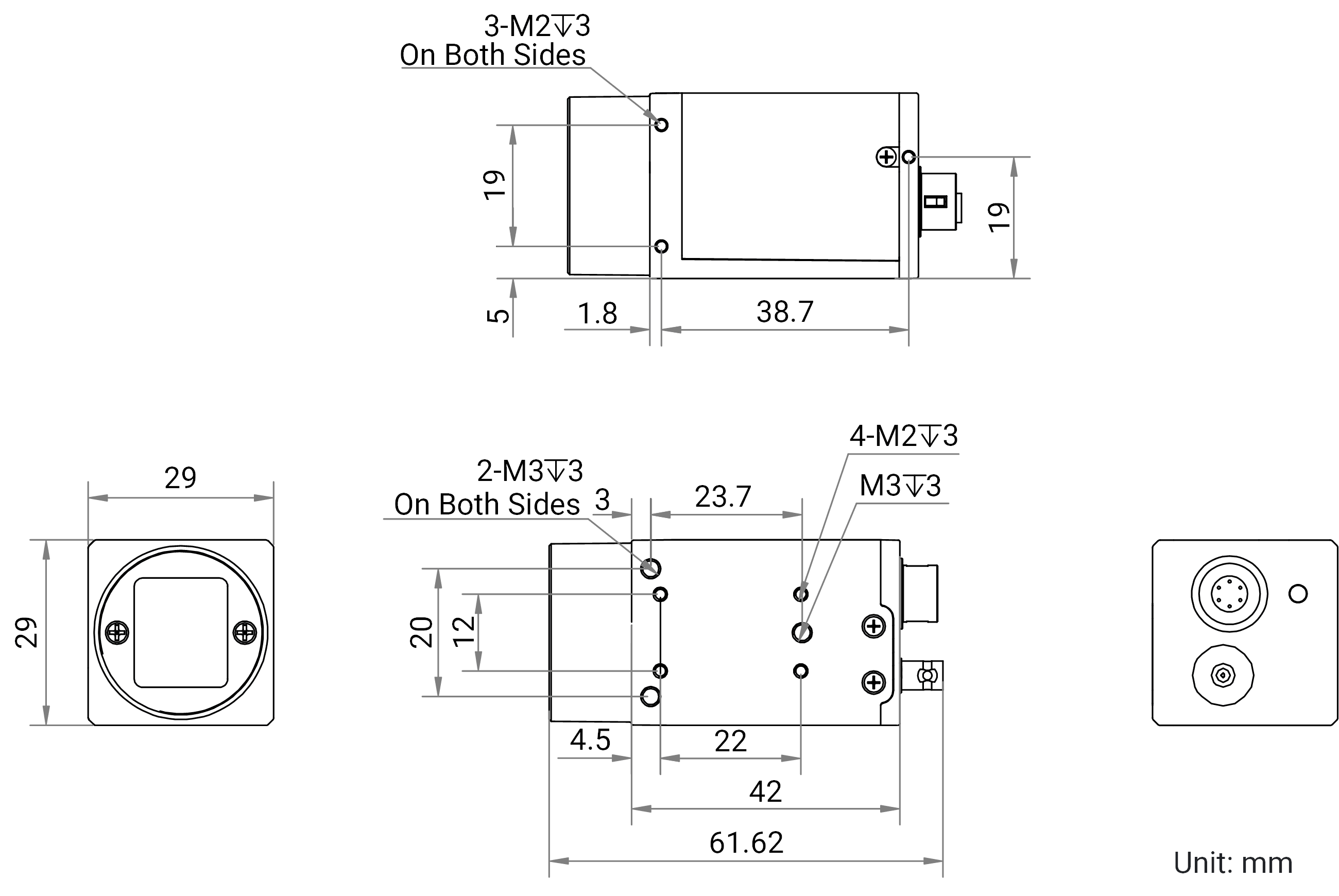

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HikRobot Flächenkamera MV-CH120-90Y1C-NN
Datenblatt · EN · 619 KB
- Herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-90Y1C-NN
Technische Zeichnung · EN · 10834 KB
- Herunterladen
Software / Firmware V4.1.6 HikRobot Flächenkamera MV-CH120-90Y1C-NN
Software / Firmware · EN · 3873 KB
- Herunterladen
Handbuch HikRobot Flächenkamera MV-CH120-90Y1C-NN
Handbuch · EN · 4129 KB
Zubehör
Datenkabel(20)
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-DIN), 5 m
DIN 1.0/2.3 · 5 m
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-BNC), 5 m
DIN 1.0/2.3 · 5 m
HIKROBOT
Standard CXP-6 Datenkabel (DIN-BNC), 10 m
DIN 1.0/2.3 · 10 m
HIKROBOT
Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 10 m
HD-BNC · 10 m
Datenkabel
HIKROBOT
Standard CXP-6 Datenkabel (DIN-DIN), 10 m
DIN 1.0/2.3 · 10 m
HIKROBOT
Standard CXP-6 Datenkabel (DIN-BNC), 3 m
DIN 1.0/2.3 · 3 m
HIKROBOT
Standard CXP-6 Datenkabel (DIN-BNC), 5 m
DIN 1.0/2.3 · 5 m
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-DIN), 3 m
DIN 1.0/2.3 · 3 m
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-BNC), 3 m
DIN 1.0/2.3 · 3 m
HIKROBOT
Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 5 m
HD-BNC · 5 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-HDBNC), 5 m
DIN 1.0/2.3 · 5 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-HDBNC), 10 m
DIN 1.0/2.3 · 10 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-BNC), 10 m
DIN 1.0/2.3 · 10 m
HIKROBOT
Standard CXP-6 Datenkabel (DIN-DIN), 3 m
DIN 1.0/2.3 · 3 m
HIKROBOT
Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 3 m
HD-BNC · 3 m
Datenkabel
HIKROBOT
Standard CXP-12 Datenkabel (HDBNC-HDBNC), 3 m
HD-BNC · 3 m
Datenkabel
HIKROBOT
Standard CXP-12 Datenkabel (HDBNC-HDBNC), 5 m
HD-BNC · 5 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-DIN), 10 m
DIN 1.0/2.3 · 10 m
HIKROBOT
Standard CXP-12 Datenkabel (HDBNC-HDBNC), 10 m
HD-BNC · 10 m
Datenkabel
HIKROBOT
Hochflex CXP-6 Datenkabel (DIN-HDBNC), 3 m
DIN 1.0/2.3 · 3 m
Datenkabel
Beschreibung
Die HikRobot Flächenkamera MV-CH120-90Y1C-NN ist eine hochauflösende 12 MP Farb-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.
Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
