HIKROBOT

Flächenkamera MV-CH120-90Y1C-NH

Hersteller-Artikelnummer: MV-CH120-90Y1C-NH · 306302748

Auflösung: 12 MP
Pixel: 4096 × 3072
Max. Bildrate: 93,9 fps
Farbe / Mono: Farbe
Shuttertyp: Global Shutter
Sensorformat: 1.1"
Pixelgröße: 3,4 µm × 3,4 µm
Schnittstelle: CoaXPress
Objektivanschluss: C-Mount

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	MV-CH120-90Y1C-NH
Typ	12MP Area Scan Camera, GMAX3412, 1-link CXP-12, C-Mount, without fan, with heat sink, Color
Sensortyp	CMOS, Global Shutter
Sensor-Modell	Gpixel GMAX3412
Pixelgröße	3.4 µm × 3.4 µm
Sensorgröße	1.1"
Auflösung	4096 × 3072
Max. Bildrate	93.9 fps @ 4096 × 3072 Bayer GB 8
Dynamikbereich	59.7 dB
Signal-Rausch-Verhältnis (SNR)	39 dB
Gain (Verstärkung)	0 dB bis 6.1 dB
Belichtungszeit	6 µs bis 10 s
Belichtungsmodus	Belichtung Aus/Einmalig/Kontinuierlich
Mono/Farbe	Farbe
Pixelformat	Bayer GB 8/10/12
Binning	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation	Unterstützt 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Bildspiegelung	Horizontale und vertikale Bildspiegelung
Schnittstelle	CoaXPress mit Micro-BNC-Anschluss
Digital-I/O	6-poliger P7-Steckverbinder für Versorgung und I/O: optoentkoppelter Eingang × 1 (Line 0), optoentkoppelter Ausgang × 1 (Line 1), bidirektionaler, nicht isolierter I/O × 1 (Line 2)
Stromversorgung	12 VDC bis 24 VDC, supports PoCXP
Leistungsaufnahme	typ. 5 W @ 12 VDC
Objektivanschluss	C-Mount
Abmessungen	Device with heat sink: 29 mm × 85 mm × 42 mm (1.1" × 3.3" × 1.7") Device without heat sink: 29 mm × 29 mm × 42 mm (1.1" × 1.1" × 1.7")
Gewicht	Device with heat sink: ca. 170 g (0,4 lb.) Device without heat sink: ca. 90 g (0,2 lb.)
Schutzklasse	IP40 (bei korrekt montiertem Objektiv und Verkabelung)
Temperatur	Working temperature for device with heat sink: 0 °C bis 50 °C (32 °F bis 122 °F) Working temperature for device without heat sink: 0 °C bis 40 °C (32 °F bis 104 °F) Lagerung: –30 °C bis 80 °C (–22 °F bis 176 °F)
Luftfeuchtigkeit	20 % RH bis 95 % RH (nicht kondensierend)
Software	MVS oder Fremdsoftware nach dem CoaXPress Protokoll
Betriebssystem	32/64-bit Windows 7/10, 64-bit Window 11, und 32/64-bit Linux
Kompatibilität	CoaXPress, GenICam
Zertifizierung	CE, RoHS, KC

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

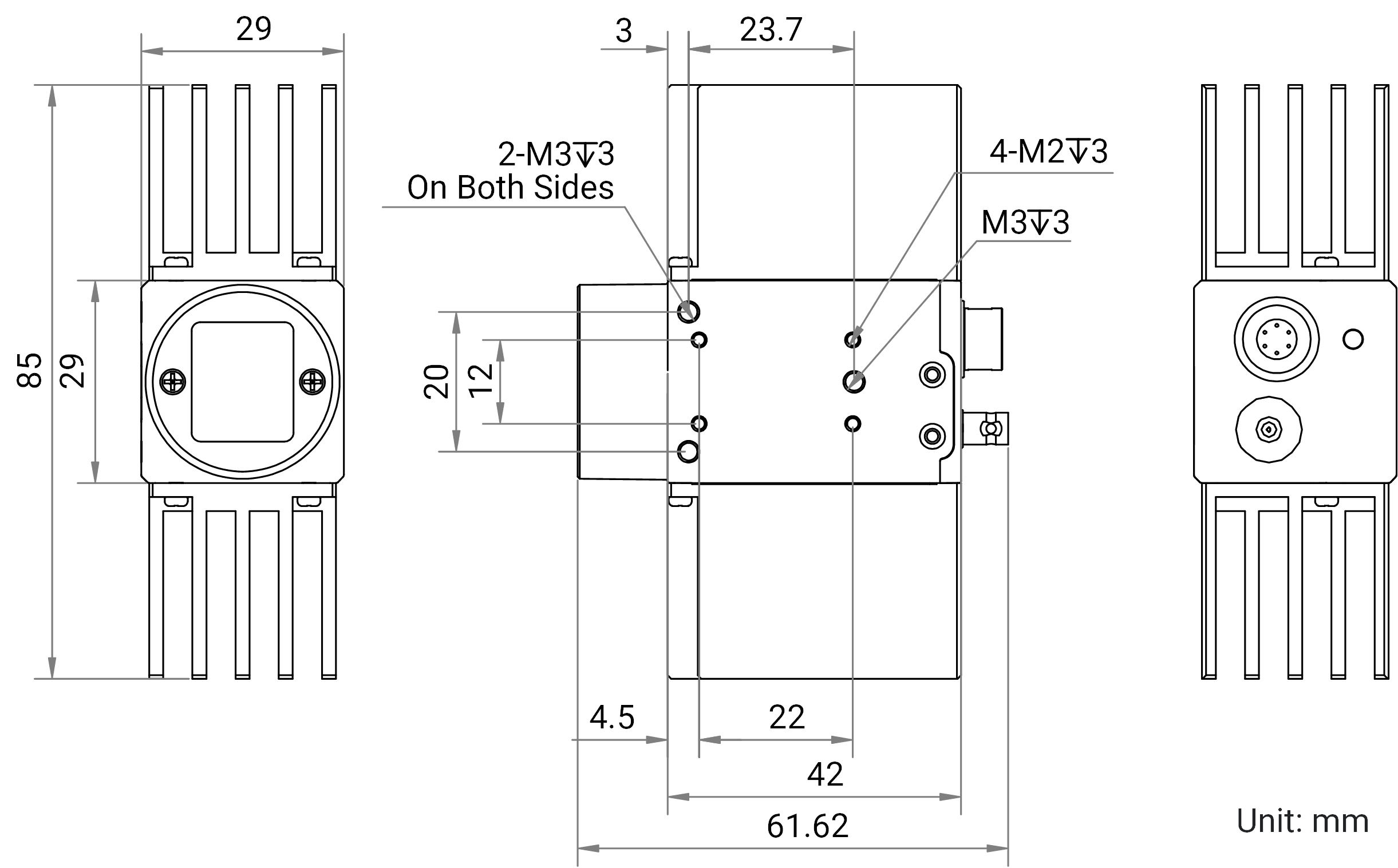

Maßzeichnung

Dokumente

Datenblatt HikRobot Flächenkamera MV-CH120-90Y1C-NH
Datenblatt · EN · 619 KB
Datenblatt herunterladen
Technische Zeichnung HikRobot Flächenkamera MV-CH120-90Y1C-NH
Technische Zeichnung · EN · 11 MB
Herunterladen

Software und SDK (13)

Software / Firmware V4.1.6 HikRobot Flächenkamera MV-CH120-90Y1C-NH
Software / Firmware · EN · 4 MB
Herunterladen
MVS V5.1.0 (Windows)
Software / Firmware · EN · 738 MB
Herunterladen
MVS V5.1.0 (Linux) (aarch64)
Software / Firmware · EN · 296 MB
Herunterladen
MVS V5.1.0 (Linux) (x86)
Software / Firmware · EN · 268 MB
Herunterladen
MVS V5.1.0 (Linux) (x86_64)
Software / Firmware · EN · 368 MB
Herunterladen
MVS V5.0.0 (MacOS)
Software / Firmware · EN · 86 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Windows)
Software / Firmware · EN · 75 MB
Herunterladen
Industrial Camera SDK V4.8.1 Runtime Package (Linux)
Software / Firmware · EN · 146 MB
Herunterladen
VisionMaster V4.4.0 Sample File
Software / Firmware · EN · 956 MB
Herunterladen
VisionMaster V4.4.0 Basic Package
Software / Firmware · EN · 1775 MB
Herunterladen
VisionMaster V4.4.0 DL Package (Supplemental) (2,7 GB)
Software / Firmware · EN
Herunterladen
MVS V5.0.2 (Windows)
Software / Firmware · EN · 456 MB
Herunterladen
MVS V5.0.2 (Linux)
Software / Firmware · EN · 778 MB
Herunterladen

Handbuch HikRobot Flächenkamera MV-CH120-90Y1C-NH
Handbuch · EN · 4 MB
Herunterladen

Zubehör

Datenkabel(20)

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

Datenkabel

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-BNC), 5 m

DIN 1.0/2.3 · 5 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 5 m

DIN 1.0/2.3 · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 10 m

DIN 1.0/2.3 · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-BNC), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-6 Datenkabel (DIN-DIN), 3 m

DIN 1.0/2.3 · 3 m

HIKROBOT

Hochflex CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 3 m

HD-BNC · 3 m

Datenkabel

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 5 m

HD-BNC · 5 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-DIN), 10 m

DIN 1.0/2.3 · 10 m

HIKROBOT

Standard CXP-12 Datenkabel (HDBNC-HDBNC), 10 m

HD-BNC · 10 m

Datenkabel

HIKROBOT

Hochflex CXP-6 Datenkabel (DIN-HDBNC), 3 m

DIN 1.0/2.3 · 3 m

Datenkabel

Beschreibung

Die HikRobot Flächenkamera MV-CH120-90Y1C-NH ist eine hochauflösende 12 MP Farb-Industriekamera mit CoaxPress-Schnittstelle. Sie eignet sich für anspruchsvolle maschinelle Sichtprüfungsanwendungen in der Halbleiter-, Elektronikindustrie und weiteren Präzisionsbereichen.

Die HikRobot CH-Serie ist eine hochwertige Hochauflösungs-Produktreihe für Präzisionsanwendungen in Panel-Inspektion, Halbleiterproduktion und Elektronikindustrie. Mit integrierten ISP-Algorithmen für konsistente Bildausgabe und Unterstützung für GigE, USB 3.0, 10 GigE, Camera Link und CoaXPress bietet sie maximale Flexibilität.
