OPT

Zeilenbeleuchtung OPT-LSSC722-R

Hersteller-Artikelnummer: OPT-LSSC722-R

Serie: OPT-LSSC-Serie (koaxiale Zeilenbeleuchtungen sehr hoher Intensität)

Beleuchtungsbereich: 704 mm?
Lichtfarbe: Rot
Optischer Aufbau: Koaxial?
Kühlung: Lüfter

Preis und Verfügbarkeit auf Anfrage

Menge

Diesen Artikel direkt per E-Mail anfragen

Unsicher bei der Auswahl?

Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Technische Daten

Hersteller-Artikelnummer	OPT-LSSC722-R
Lichtfarbe	rot
Stromaufnahme	9,1 A
Leistung	218,4 W
Abmessungen (L × B × H)	722 × 32 × 125,5 mm
Serie	OPT-LSSC (koaxial, hohe Intensität)
Optischer Aufbau	Koaxial
Strahlcharakteristik	Hochgerichtet
Beleuchtungsbereich	704 mm
Kühlung	Lüfter
Anschluss	WS20K6Z
Gehäuselänge	722 mm

Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

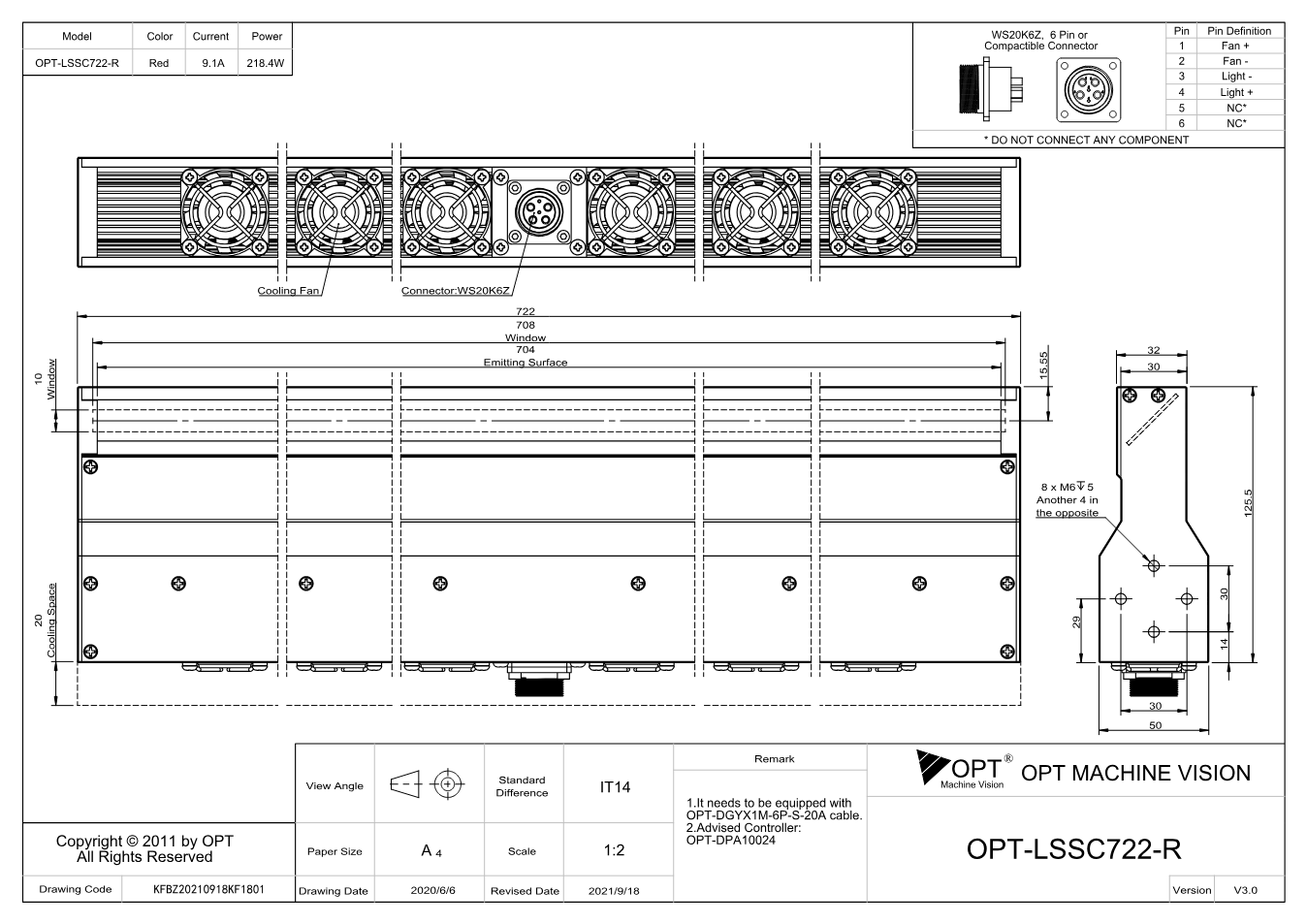

Maßzeichnung

Dokumente

OPT-LSSC-Serie (koaxiale Zeilenbeleuchtungen sehr hoher Intensität): Serienbroschüre OPT (EN)
Datenblatt · EN · 935 KB
Datenblatt herunterladen
Maßzeichnung OPT-LSSC722 (V3.0) (PDF)
Technische Zeichnung · EN · 159 KB
Herunterladen
Maßzeichnung OPT-LSSC722 (V3.0U) (PDF)
Technische Zeichnung · EN · 159 KB
Herunterladen

Zubehör

Beleuchtungskabel(4)

OPT

Verlängerungskabel 6-polig, 20 A OPT-EX3M-6P-S-20A, 3 m

WS20J6TQ · 3 m

OPT

Verlängerungskabel 6-polig, 20 A OPT-EX5M-6P-S-20A, 5 m

WS20J6TQ · 5 m

OPT

Verlängerungskabel 6-polig, 20 A OPT-EX10M-6P-S-20A, 10 m

WS20J6TQ · 10 m

OPT

Verlängerungskabel 6-polig, 20 A OPT-EX20M-6P-S-20A, 20 m

WS20J6TQ · 20 m

Beschreibung

OPT-LSSC722-R ist eine koaxiale Zeilenbeleuchtung aus der OPT-LSSC-Serie von OPT. Kennwerte laut Hersteller: Beleuchtungsbereich 704 mm bei 722 mm Gehäuselänge, Lichtfarbe Rot, Leistungsaufnahme 218,4 W, Nennstrom 9,1 A, Kühlung mit Lüfter, Anschluss WS20K6Z.

Die OPT-LSSC-Serie verbindet die Zeilenbeleuchtung mit einer koaxialen Einspiegelung: Das Licht trifft senkrecht auf die Bahn und wird von glatten Stellen direkt in die Zeilenkamera zurückgeworfen. Auf spiegelnden Bändern, Folien und Blechen entsteht so ein gleichmäßig helles Bild, in dem Fehlstellen dunkel hervortreten.
