OPT
Zeilenbeleuchtung OPT-LSS244-R
Hersteller-Artikelnummer: OPT-LSS244-R
Serie: OPT-LSS-Serie (Zeilenbeleuchtungen sehr hoher Intensität)
- Beleuchtungsbereich
- 224 mm?
- Lichtfarbe
- Rot
- Kühlung
- Lüfter
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LSS244-R |
|---|---|
| Lichtfarbe | rot |
| Stromaufnahme | 2,8 A |
| Leistung | 67,2 W |
| Abmessungen (L × B × H) | 244 × 49 × 81,5 mm |
| Serie | OPT-LSS (hohe Intensität) |
| Strahlcharakteristik | Hochgerichtet |
| Beleuchtungsbereich | 224 mm |
| Kühlung | Lüfter |
| Anschluss | ZQ GX16M-6A |
| Kabellänge | 1000 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 40 mm |
| Gehäuselänge | 244 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

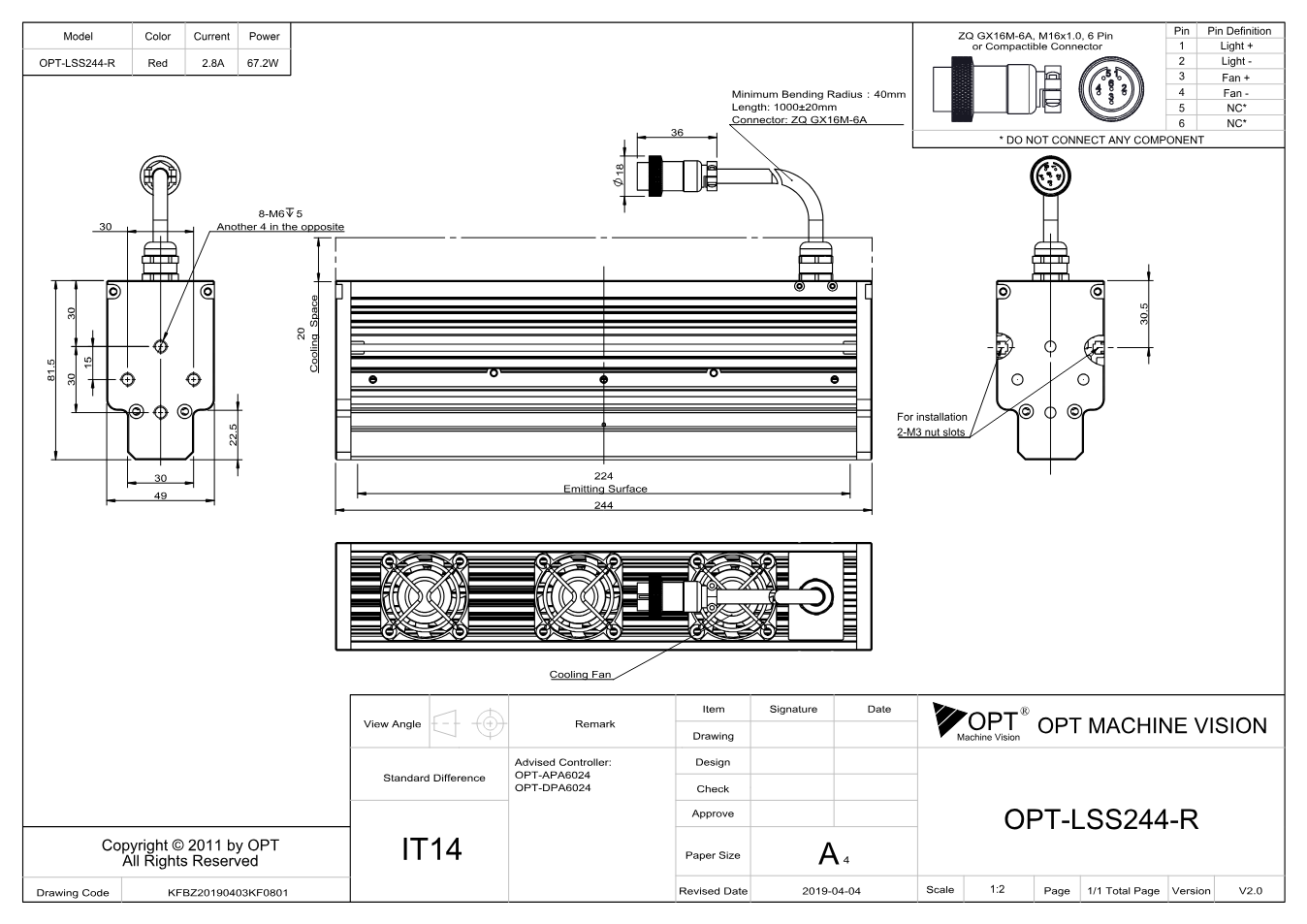

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-LSS-Serie (Zeilenbeleuchtungen sehr hoher Intensität): Serienbroschüre OPT (EN)
Datenblatt · EN · 3 MB
- Herunterladen
Maßzeichnung OPT-LSS244 (V2.0) (PDF)
Technische Zeichnung · EN · 223 KB
- Herunterladen
Maßzeichnung OPT-LSS244 (V2.0U) (PDF)
Technische Zeichnung · EN · 224 KB
Zubehör
Beleuchtungskabel(9)
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX20M-6P-S-6A, 20 m
ZQ GX16M-6A · 20 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX1M-6P-S-6A, 1 m
ZQ GX16M-6A · 1 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX2M-6P-S-6A, 2 m
ZQ GX16M-6A · 2 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
Beschreibung
OPT-LSS244-R ist eine Zeilenbeleuchtung aus der OPT-LSS-Serie von OPT. Kennwerte laut Hersteller: Beleuchtungsbereich 224 mm bei 244 mm Gehäuselänge, Lichtfarbe Rot, Leistungsaufnahme 67,2 W, Nennstrom 2,8 A, Kühlung mit Lüfter, Anschluss ZQ GX16M-6A.
Die OPT-LSS-Serie ist die Hochleistungs-Zeilenbeleuchtung von OPT für Zeilenkameras. Für die Serie nennt der Hersteller bis zu 2000 klx bei 50 mm Arbeitsabstand (Messwerte an vier Modellen, laut Hersteller Richtwerte). Das ist nötig, weil eine Zeilenkamera jede Bildzeile nur für Sekundenbruchteile belichtet. Der kleine Divergenzwinkel hält das Licht auch über größere Abstände gebündelt.
