OPT
Zeilenbeleuchtung OPT-LSNS506-R
Hersteller-Artikelnummer: OPT-LSNS506-R
Serie: OPT-LSNS-Serie (passiv gekühlte Zeilenbeleuchtungen)
- Beleuchtungsbereich
- 488 mm?
- Lichtfarbe
- Rot
- Kühlung
- Passiv / natürliche Konvektion
- Ansteuerung / Controllerbedarf
- 24 V; Controller empfohlen
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LSNS506-R |
|---|---|
| Lichtfarbe | Rot |
| Eingangsspannung | 24 V |
| Leistung | 38,4 W |
| Hersteller-Bestellcode | 11540062100 |
| Empfohlener Controller | OPT-DPA2024E(B) |
| Abmessungen (L × B × H) | 506 × 30 × 60 mm |
| Serie | OPT-LSNS (passiv gekühlt) |
| Beleuchtungsbereich | 488 mm |
| Kühlung | Passiv / natürliche Konvektion |
| Anschluss | JST SMR-02V-B |
| Controllerbedarf | Empfohlen |
| Kabellänge | 800 ± 20 mm |
| Mindestbiegeradius Anschlusskabel | 20 mm |
| Gehäuselänge | 506 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

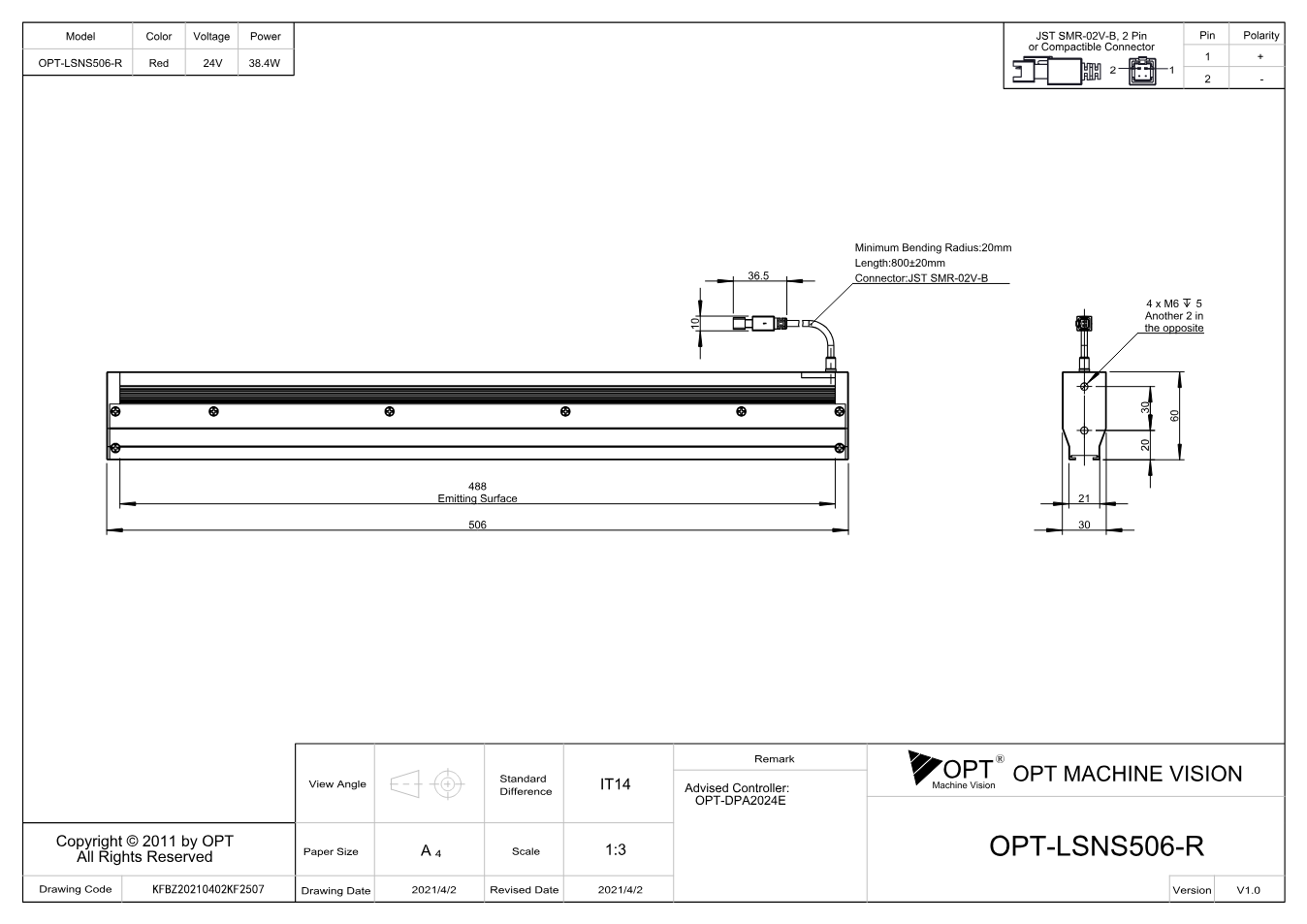

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-LSNS-Serie (passiv gekühlte Zeilenbeleuchtungen): Serienbroschüre OPT (EN)
Datenblatt · EN · 165 KB
- Datenblatt herunterladen
OPT-LSNS-Serie (passiv gekühlte Zeilenbeleuchtungen): Serienbroschüre OPT (EN)
Datenblatt · EN · 4 MB
- Herunterladen
Maßzeichnung OPT-LSNS506 (V1.0) (PDF)
Technische Zeichnung · EN · 92 KB
- Herunterladen
Maßzeichnung OPT-LSNS506 (V1.0U) (PDF)
Technische Zeichnung · EN · 92 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Lichtregler(1)
Beschreibung
OPT-LSNS506-R ist eine Zeilenbeleuchtung aus der OPT-LSNS-Serie von OPT. Kennwerte laut Hersteller: Beleuchtungsbereich 488 mm bei 506 mm Gehäuselänge, Lichtfarbe Rot, Leistungsaufnahme 38,4 W, Eingangsspannung 24 V, passive Kühlung, Anschluss JST SMR-02V-B. OPT empfiehlt den Controller OPT-DPA2024E(B).
Die Serien OPT-LSNS und OPT-LSNL sind Zeilenbeleuchtungen mit passiver Kühlung. Der Hersteller nennt die lüfterlose Bauweise leise und stabil und empfiehlt sie für Umgebungen mit besonderen Anforderungen an Geräusch, Vibration und Luftströmung.
