OPT
Zeilenbeleuchtung OPT-LSE236-R
Hersteller-Artikelnummer: OPT-LSE236-R
Serie: OPT-LSE-Serie (schmale Linienbeleuchtungen)
- Beleuchtungsbereich
- 218 mm?
- Lichtfarbe
- Rot
- Kühlung
- Lüfter
- Ansteuerung / Controllerbedarf
- 24 V
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-LSE236-R |
|---|---|
| Lichtfarbe | rot |
| Eingangsspannung | 24 V |
| Leistung | 45,6 W |
| Abmessungen (L × B × H) | 236 × 30 × 130 mm |
| Serie | OPT-LSE (schmalstrahlig) |
| Strahlcharakteristik | Schmalstrahlig |
| Lichtaustrittsbreite | < 0,5 mm |
| Divergenzwinkel | 0,5° |
| Beleuchtungsbereich | 218 mm |
| Kühlung | Lüfter |
| Anschluss | JST SMR-02V-B |
| Kabellänge | 800 ± 20 mm |
| Gehäuselänge | 236 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

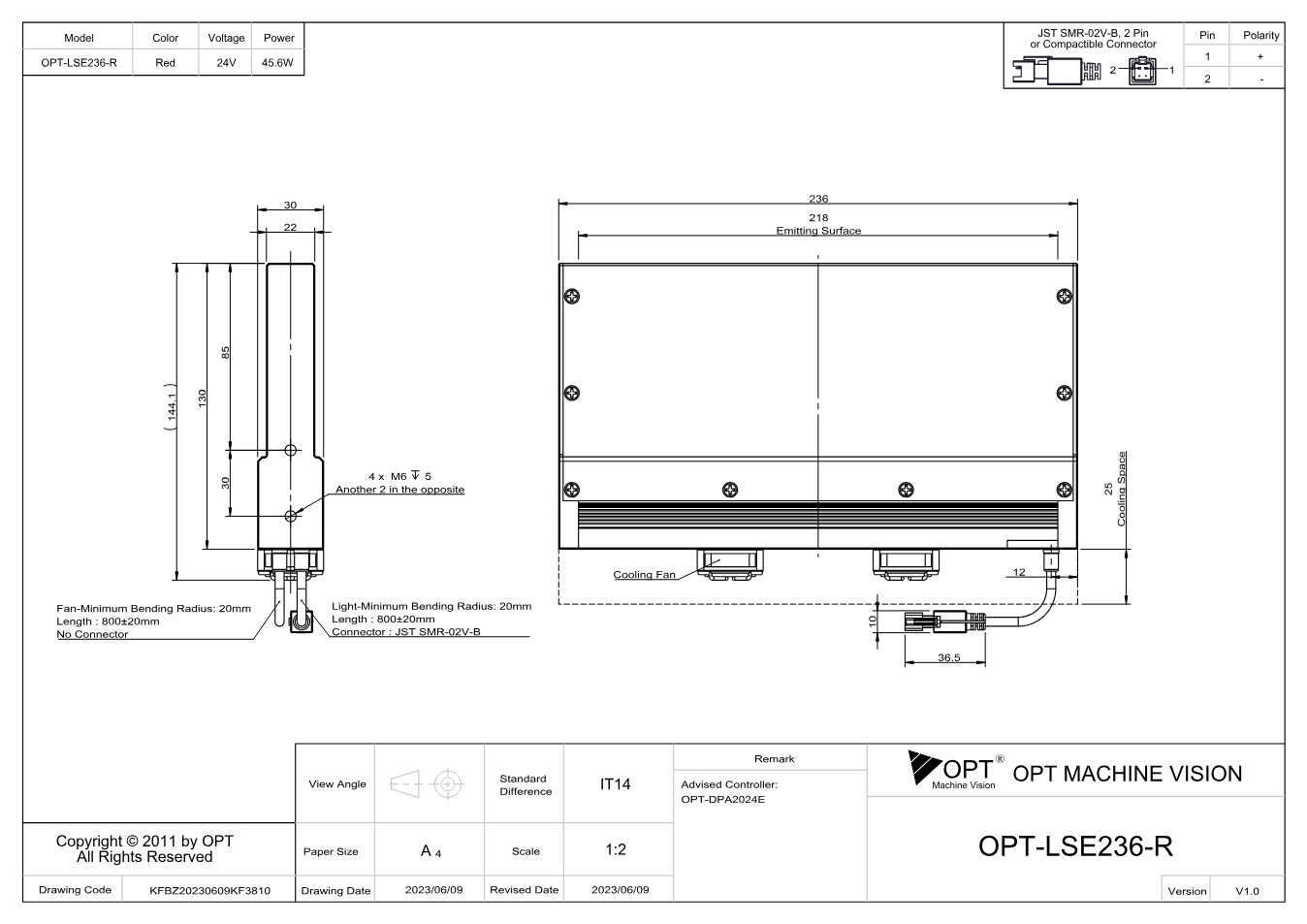

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-LSE-Serie (schmale Linienbeleuchtungen): Serienbroschüre OPT (EN)
Datenblatt · EN · 2 MB
- Herunterladen
Maßzeichnung OPT-LSE236 (V1.0) (PDF)
Technische Zeichnung · EN · 88 KB
Zubehör
Beleuchtungskabel(12)
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-D, 1 m, Schleppkette
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX1M-2P-R, 1 m, Roboterkabel
JST SMR-02V-B · 1 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-D, 2 m, Schleppkette
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX2M-2P-R, 2 m, Roboterkabel
JST SMR-02V-B · 2 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-D, 3 m, Schleppkette
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX3M-2P-R, 3 m, Roboterkabel
JST SMR-02V-B · 3 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-D, 5 m, Schleppkette
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX5M-2P-R, 5 m, Roboterkabel
JST SMR-02V-B · 5 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-D, 10 m, Schleppkette
JST SMR-02V-B · 10 m
OPT
Verlängerungskabel 2-polig (JST) OPT-EX10M-2P-R, 10 m, Roboterkabel
JST SMR-02V-B · 10 m
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-2B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
OPT
Verzweigungskabel 2-polig (JST) OPT-EX1M-2P-4B, 1 m (0,5 m + 0,5 m)
JST SMR-02V-B · 1 m (0,5 m + 0,5 m)
Beschreibung
OPT-LSE236-R ist eine Zeilenbeleuchtung aus der OPT-LSE-Serie von OPT. Kennwerte laut Hersteller: Beleuchtungsbereich 218 mm bei 236 mm Gehäuselänge, Lichtfarbe Rot, Leistungsaufnahme 45,6 W, Eingangsspannung 24 V, Kühlung mit Lüfter, Anschluss JST SMR-02V-B.
Die OPT-LSE-Serie erzeugt eine eng begrenzte Lichtlinie mit schmalem Abstrahlwinkel. Das Licht bleibt dort, wo es gebraucht wird, und streut nicht in benachbarte Bereiche. Das hilft, wenn mehrere Prüfstationen dicht nebeneinander stehen.
