OPT
Zeilenbeleuchtung OPT-CLSG375-UV365
Hersteller-Artikelnummer: OPT-CLSG375-UV365
Serie: OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen)
- Arbeitsabstand
- 20 mm?
- Lichtfarbe
- UV (365 nm)
- Ansteuerung / Controllerbedarf
- Controller empfohlen
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CLSG375-UV365 |
|---|---|
| Wellenlänge | 365 nm |
| Lichtfarbe | Ultraviolet (365 nm) |
| Eingang (Leistung @ Strom) | 192 W@8.0 A |
| Strom | 4 A x 2 |
| Leistung | 192 W |
| Kanäle | 2 |
| Empfohlener Controller | OPT-DPA6024 |
| Empfohlener Controller (Zeichnung) | OPT-APA6024, OPT-DPA6024 |
| Anschluss | ZQ GX16M-6A |
| Kabellänge | 1000 ± 20 mm |
| Min. Biegeradius | 40 mm |
| Arbeitsabstand | 20 mm |
| Lichtfleck | about 8 mm |
| Gesamtlänge A | 375 mm |
| Leuchtfläche B | 362 mm |
| Abmessungen (L × B × H) | 375 × 49 × 118 mm |
| Controllerbedarf | Empfohlen |
| Mindestbiegeradius Anschlusskabel | 40 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

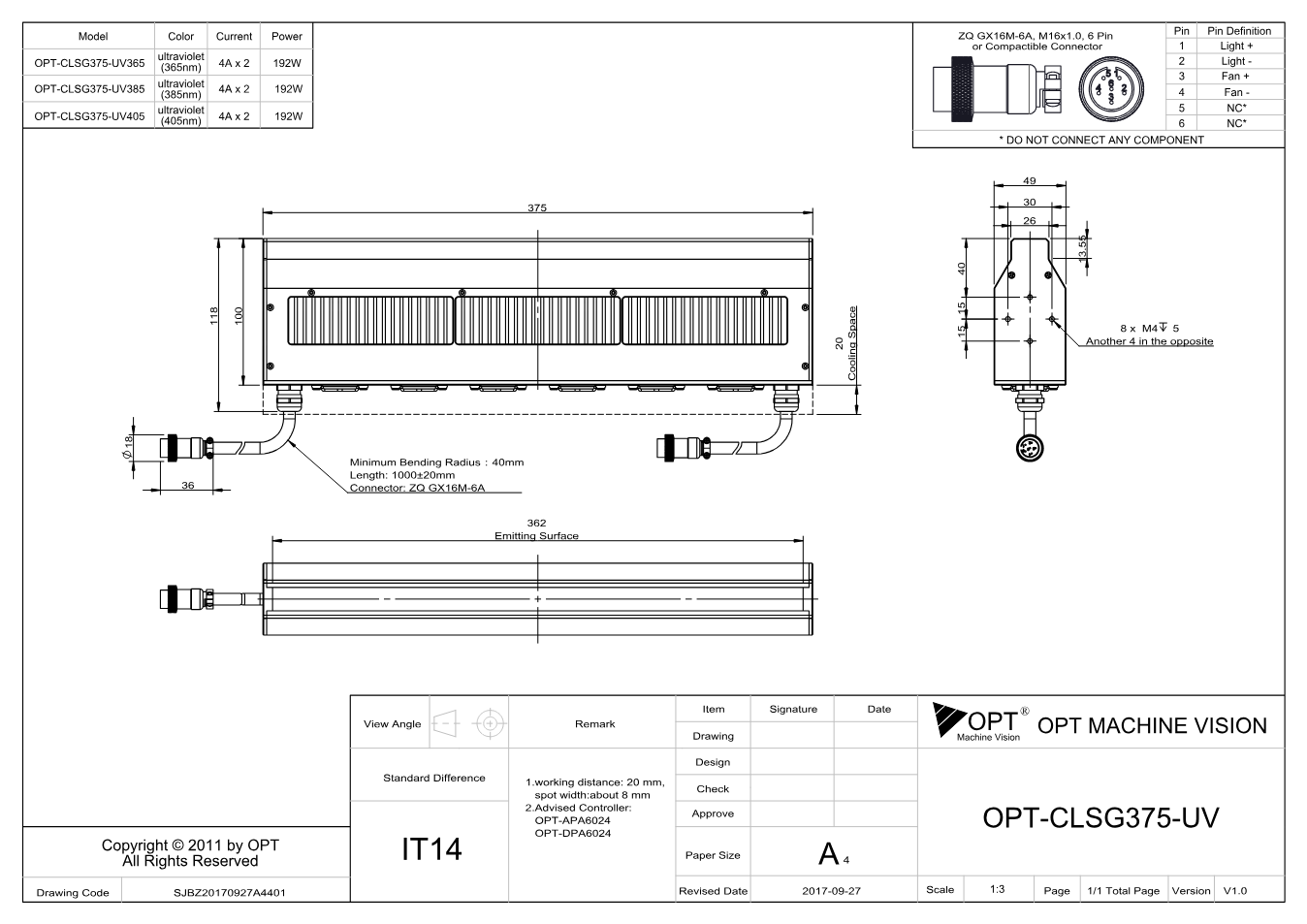

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 4513 KB
- Herunterladen
Maßzeichnung OPT-CLSG375 (V1.0) (PDF)
Technische Zeichnung · EN · 219 KB
Zubehör
Beleuchtungskabel(9)
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX20M-6P-S-6A, 20 m
ZQ GX16M-6A · 20 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX1M-6P-S-6A, 1 m
ZQ GX16M-6A · 1 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX2M-6P-S-6A, 2 m
ZQ GX16M-6A · 2 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
Beschreibung
OPT-CLSG375-UV365 kennzeichnet in der OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) den Produkttyp „UV-Aushärtebeleuchtung“. Zentrale Kennwerte sind Lichtfarbe UV (365 nm), Stromaufnahme 4 A x 2, Leistung 192 W.
Für die Auswahl einer Maschinenbeleuchtung sind nicht nur Farbe und Leistung, sondern auch Leuchtfeld, Einbauwinkel, Arbeitsabstand und Ansteuerung entscheidend. Die Maßzeichnung ist als Bild und als PDF hinterlegt.
Wenn Sie uns Kamera, Objektiv und Prüfaufgabe nennen, prüfen wir die Kombination und nennen Preis und Lieferzeit zur exakten Artikelnummer.
