Zeilenbeleuchtung OPT-CLSG240-UV385
Hersteller-Artikelnummer: OPT-CLSG240-UV385
Serie: OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen)
- Arbeitsabstand
- 20 mm?
- Lichtfarbe
- UV (385 nm)
- Ansteuerung / Controllerbedarf
- Controller empfohlen
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-CLSG240-UV385 |
|---|---|
| Wellenlänge | 385 nm |
| Lichtfarbe | Ultraviolet (385 nm) |
| Eingang (Leistung @ Strom) | 120 W@5.0 A |
| Strom | 5 A |
| Leistung | 120 W |
| Kanäle | 1 |
| Empfohlener Controller | OPT-DPA6024 |
| Empfohlener Controller (Zeichnung) | OPT-APA6024, OPT-DPA6024 |
| Anschluss | ZQ GX16M-6A |
| Kabellänge | 1000 ± 20 mm |
| Min. Biegeradius | 40 mm |
| Arbeitsabstand | 20 mm |
| Lichtfleck | about 8 mm |
| Gesamtlänge A | 240 mm |
| Leuchtfläche B | 227 mm |
| Abmessungen (L × B × H) | 240 × 49 × 118 mm |
| Controllerbedarf | Empfohlen |
| Mindestbiegeradius Anschlusskabel | 40 mm |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

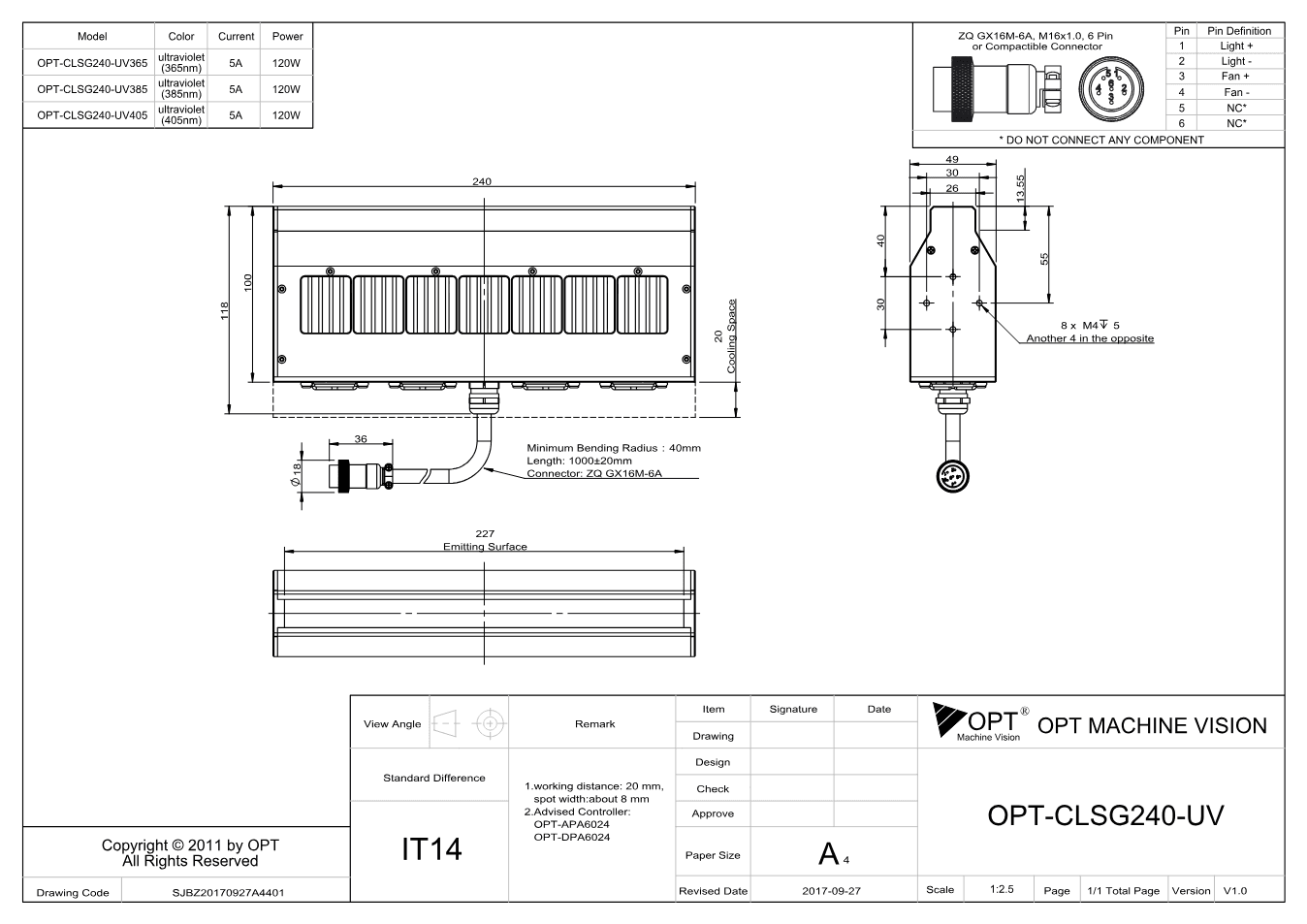

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 4513 KB
- Herunterladen
Maßzeichnung OPT-CLSG240 (V1.0) (PDF)
Technische Zeichnung · EN · 191 KB
Zubehör
Beleuchtungskabel(9)
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
OPT
Verlängerungskabel 6-polig, 6 A OPT-EX20M-6P-S-6A, 20 m
ZQ GX16M-6A · 20 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX1M-6P-S-6A, 1 m
ZQ GX16M-6A · 1 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX2M-6P-S-6A, 2 m
ZQ GX16M-6A · 2 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX3M-6P-S-6A, 3 m
ZQ GX16M-6A · 3 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX5M-6P-S-6A, 5 m
ZQ GX16M-6A · 5 m
OPT
Lichtkabel 6-polig, 6 A OPT-DGYX10M-6P-S-6A, 10 m
ZQ GX16M-6A · 10 m
Beschreibung
OPT-CLSG240-UV385 kennzeichnet in der OPT-CXXX-UV-Serie (UV-Aushärtebeleuchtungen) den Produkttyp „UV-Aushärtebeleuchtung“. Zentrale Kennwerte sind Lichtfarbe UV (385 nm), Stromaufnahme 5 A, Leistung 120 W.
Für die Auswahl einer Maschinenbeleuchtung sind nicht nur Farbe und Leistung, sondern auch Leuchtfeld, Einbauwinkel, Arbeitsabstand und Ansteuerung entscheidend. Die Maßzeichnung ist als Bild und als PDF hinterlegt.
Wenn Sie uns Kamera, Objektiv und Prüfaufgabe nennen, prüfen wir die Kombination und nennen Preis und Lieferzeit zur exakten Artikelnummer.
