HIKROBOT
Punktlicht MV-LDFM-H-20-10-W
Hersteller-Artikelnummer: MV-LDFM-H-20-10-W · 310101762
- Spottyp
- High-Power / Long-Range
- Strahlcharakteristik
- Gebündelt / fokussiert
- Lichtaustritt
- Ø 18,5 mm
- Empfohlener Arbeitsabstand
- 50 – 500 mm
- Lichtfarbe
- Weiß, 6000 – 7000 K
- Anschluss
- 12M-5A
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | MV-LDFM-H-20-10-W |
|---|---|
| Farbe | Weiß |
| Zentrale Beleuchtungsstärke | > 400 K lux@WD=100 mm |
| Optimaler Arbeitsabstand | 50 ~ 500 mm |
| Farbtemperatur | 6000 ~ 7000 K |
| Leistung | 9 W |
| Steckertyp | 12M-5A |
| Abmessungen | 75,3 mm × Ø40 mm |
| Optischer Austrittsdurchmesser | Ø18.5 mm |
| Gewicht | 0,1 kg |
| Kabellänge | 1 m |
| Betriebstemperatur | 0 °C bis 40 °C |
| Lagertemperatur | –20 °C bis 80 °C |
| Luftfeuchtigkeit | 20 % RH bis 90 % RH (nicht kondensierend) |
| Risikogruppe (DIN EN 62471) | Risikogruppe 2 (RG2), nicht in die eingeschaltete Leuchte blicken |
| Sicherheitsabstand | 5,40 m |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

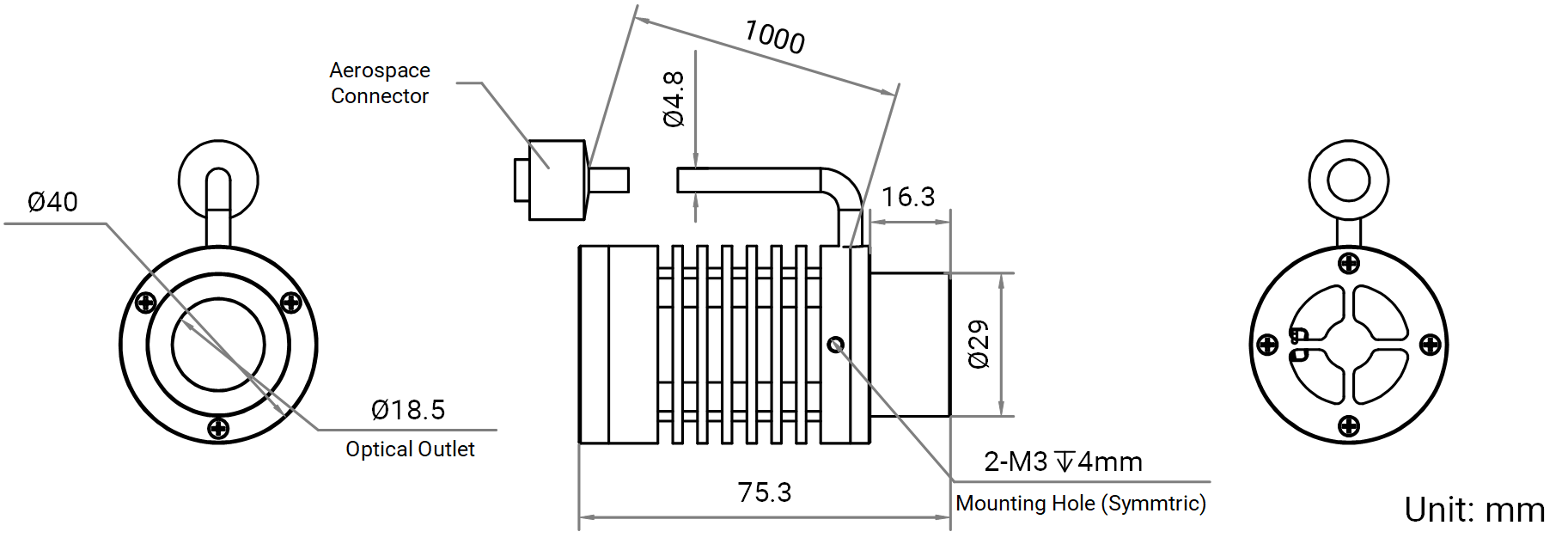

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt HIKROBOT Punktlicht MV-LDFM-H-20-10-W
Datenblatt · DE · 462 KB
- Herunterladen
Technische Zeichnung HIKROBOT Punktlicht MV-LDFM-H-20-10-W
Technische Zeichnung · DE · 202 KB
Beschreibung
Das Punktlicht MV-LDFM-H-20-10-W von HIKROBOT ist eine Spotbeleuchtung mit hoher Leuchtdichte in Weiß mit 18,5 mm Lichtaustritt: Bei 100 mm Abstand erreicht es mehr als 400.000 lux. Es bündelt das Licht auf einen kleinen Fleck und ist für große Arbeitsabstände und kurze Belichtungszeiten ausgelegt, etwa an schnell laufenden Teilen, in der Elektronikfertigung oder unter telezentrischen Objektiven.
Technische Daten
Der Arbeitsabstand liegt zwischen 50 mm und 500 mm. Das Weißlicht hat eine Farbtemperatur von 6000 K bis 7000 K. Die Leistungsaufnahme beträgt 9 W, angeschlossen wird über einen 12M-5A-Stecker am 1 m langen Kabel. Das zylindrische Gehäuse ist 75,3 mm lang bei 40 mm Durchmesser und wiegt 0,1 kg.
Betriebsbedingungen
Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 80 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation. Photobiologisch ist das Licht in die Risikogruppe RG2 eingestuft, der Sicherheitsabstand beträgt 5,40 m.
Einsatz und Auswahl
Punktlichter mit hoher Leuchtdichte passen, wenn ein kleines Sichtfeld aus größerem Abstand oder mit sehr kurzer Belichtungszeit ausgeleuchtet werden muss; für Mikroskopie und kurze Abstände reicht die Reihe MV-LDSS-H. Die Reihe MV-LDFM-H gibt es in Weiß und Infrarot; Weiß passt zu Farbkameras, Infrarot zu Monochromkameras, bei Bedarf mit Bandpassfilter gegen Fremdlicht. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
