OPT
Ringbeleuchtung OPT-RIA263-RGB
Hersteller-Artikelnummer: OPT-RIA263-RGB
Serie: OPT-RIA-Serie (AOI-Beleuchtungen)
- Objektivöffnung / Innendurchmesser
- Ø 84 mm
- Außendurchmesser
- 263 mm
- Lichtfarbe
- RGB
- Ringausführung / Lichteinfall
- Multiwinkel / AOI
- Betriebsart / Controllerbedarf
- Controller empfohlen
- Versorgungsspannung / Leistungsaufnahme
- 24 V, 50 W
Preis und Verfügbarkeit auf Anfrage
Diesen Artikel direkt per E-Mail anfragen
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenTechnische Daten
| Hersteller-Artikelnummer | OPT-RIA263-RGB |
|---|---|
| Eingangsspannung | 24 V |
| Leistung | 24 V/50 W |
| Hersteller-Bestellcode | 263 |
| Lichtfarbe | RGB |
| Gewicht | 3 kg |
| Außendurchmesser | Ø 263 mm |
| Abmessungen (Ø × H) | Ø 263 × 82 mm |
| Innendurchmesser | Ø 94 mm |
| Ringausführung | Multiwinkel / AOI |
| Objektivöffnung / Innendurchmesser | Ø 84 mm |
| Controllerbedarf | Empfohlen |
| Empfohlener Controller | OPT-DPA2024E |
| Kabellänge | 800 20 mm |
| Serie | Ring Lights |
Angaben nach Herstellerunterlagen. Verbindlich sind das aktuelle Herstellerdatenblatt sowie Angebot und Auftragsbestätigung. Irrtümer und Änderungen vorbehalten.

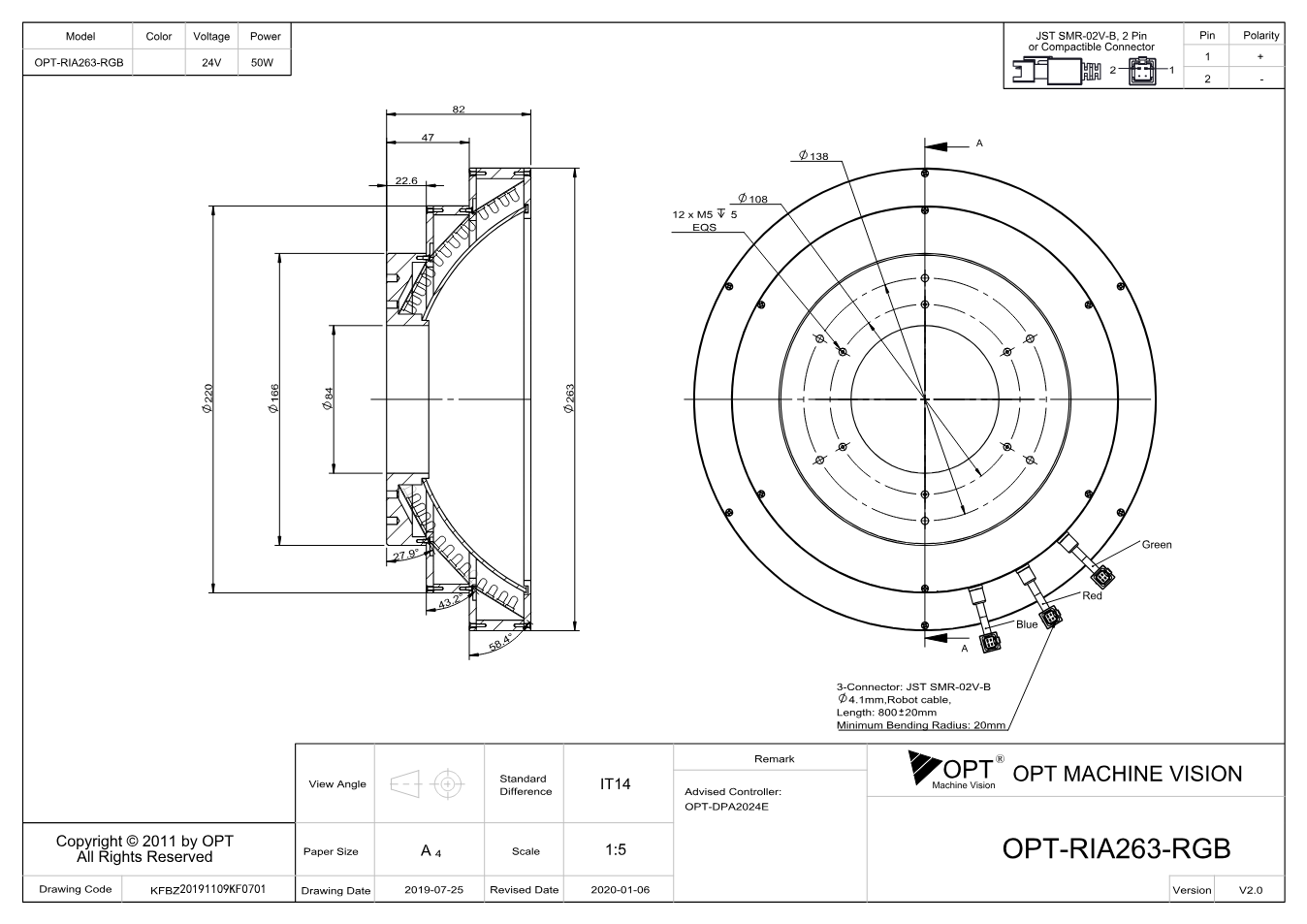

Maßzeichnung
Dokumente
- Datenblatt herunterladen
OPT-RIA-Serie (AOI-Beleuchtungen) - Serienbroschüre OPT (EN)
Datenblatt · EN · 1 MB
- Herunterladen
Maßzeichnung OPT-RIA263 (V2.0) (PDF)
Technische Zeichnung · EN · 122 KB
Zubehör
Beschreibung
OPT-RIA263-RGB gehört zur OPT-RIA-Serie von OPT - AOI-Ringbeleuchtung. Lichtfarbe: RGB, Eingangsspannung: 24 V und Leistung: 24V/50 W.
Die OPT-RIA-Serie ist für die automatische optische Inspektion (AOI) von Leiterplatten gebaut: Rote, grüne und blaue LEDs beleuchten das Prüfteil aus unterschiedlichen Winkeln. Aus den Farbanteilen im Bild lässt sich die Neigung einer Fläche ablesen - so werden Lötstellen und Bauteilformen räumlich beurteilbar.
Welche Beleuchtung die richtige ist, hängt neben Bauform und Lichtfarbe von Arbeitsabstand, Prüfteil und Kameraauswahl ab. Sagen Sie uns, was Sie prüfen möchten - wir stimmen Beleuchtung, Objektiv und Controller aufeinander ab und nennen Ihnen Preis und Lieferzeit.
