Ringlicht MV-LRDS-H-95-90-W2

Das Ringlicht MV-LRDS-H-95-90-W2 von HIKROBOT ist eine Ringbeleuchtung in Weiß mit 95 mm Außendurchmesser, 45 mm Bohrung und einem Abstrahlwinkel von 90° nach Herstellerdefinition. Das Objektiv blickt durch die Bohrung, die LEDs leuchten das Objekt rund um die Kameraachse aus; je nach Winkel und Arbeitsabstand ergibt das ein schattenarmes Auflicht oder eine flache, kantenbetonende Beleuchtung.

Technische Daten

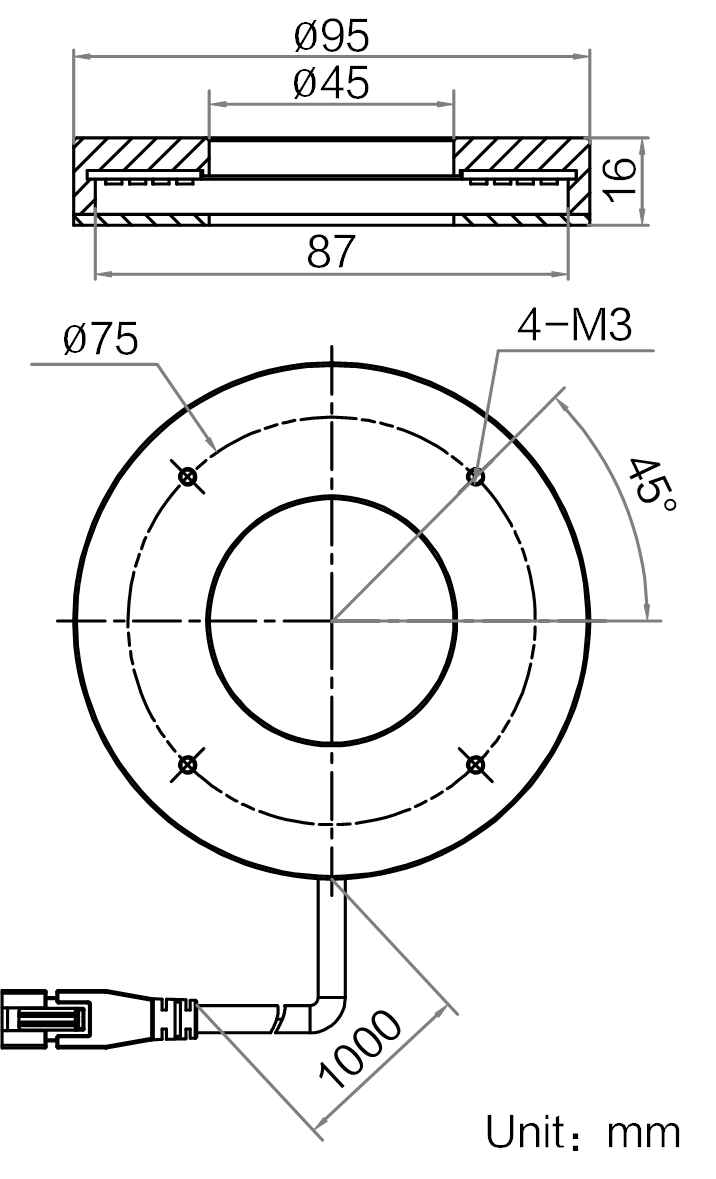

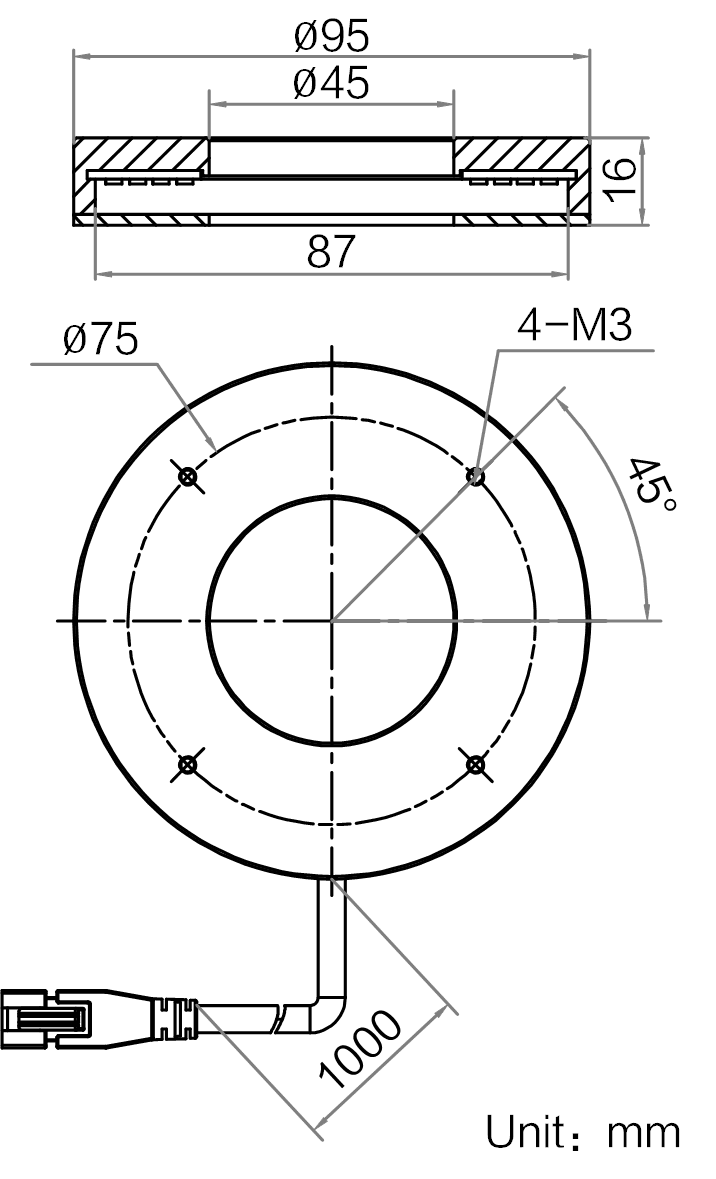

Der Leuchtring hat 87 mm Durchmesser. Der empfohlene Arbeitsabstand liegt zwischen 90 mm und 120 mm; bei 100 mm Abstand erreicht das Licht in der Mitte eine Beleuchtungsstärke von mindestens 24.500 lux. Das Weißlicht hat eine Farbtemperatur von 6000 K bis 7500 K. Die LEDs sitzen in vier Reihen. Eine Diffusorscheibe aus PMMA ist eingebaut. Die Leistungsaufnahme beträgt 14,5 W, angeschlossen wird über einen SMR-03V-B-Stecker am 1 m langen Kabel. Das Gehäuse ist 16 mm hoch und wiegt 150 g.

Betriebsbedingungen

Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 60 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation.

Einsatz und Auswahl

Ringlichter sind die verbreitetste Form des Auflichts: für Oberflächenprüfung, das Lesen von Codes und Schrift, Anwesenheits- und Lagekontrolle von Bauteilen. Das Objektiv muss durch die Bohrung passen (hier 45 mm). Die Reihe MV-LRDS-H gibt es mit Außendurchmessern von 45 mm bis 230 mm, mit Abstrahlwinkeln von 0° bis 90° und in Weiß, Rot und Blau. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
