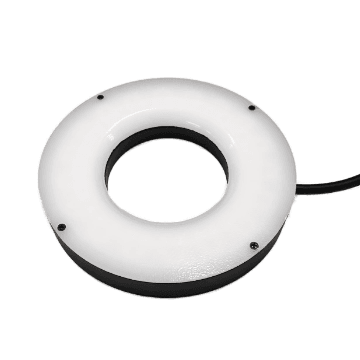

Ringlicht MV-LRDS-H-105-0-B2

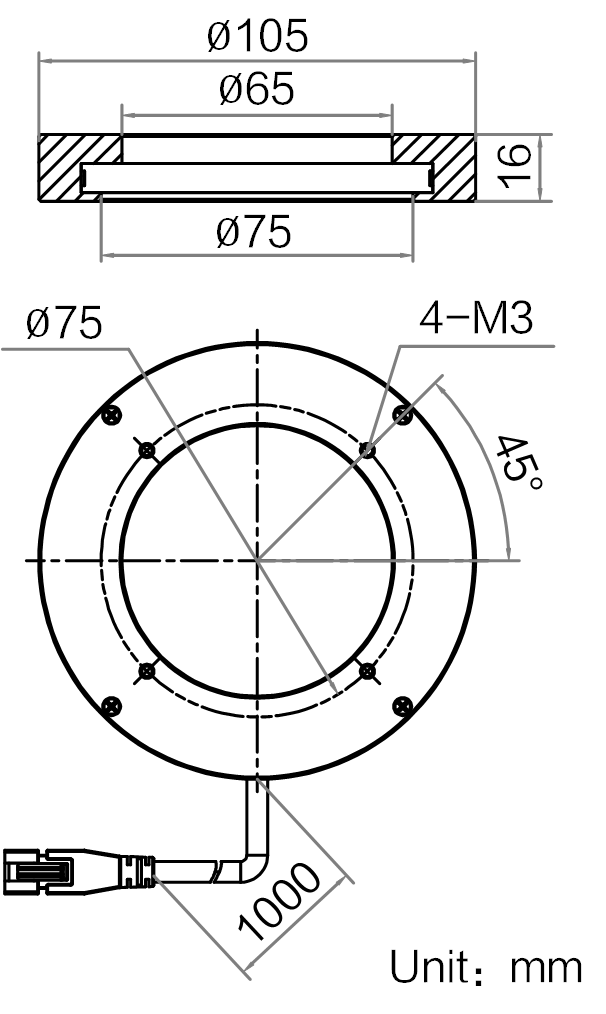

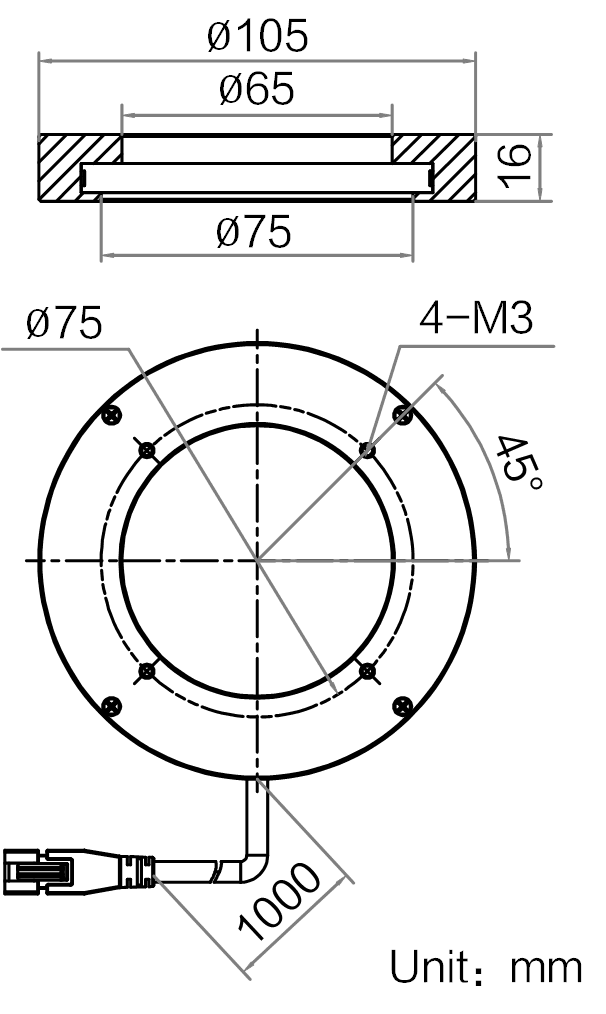

Das Ringlicht MV-LRDS-H-105-0-B2 von HIKROBOT ist eine Ringbeleuchtung in Blau mit 105 mm Außendurchmesser, 65 mm Bohrung und einem Abstrahlwinkel von 0° nach Herstellerdefinition. Das Objektiv blickt durch die Bohrung, die LEDs leuchten das Objekt rund um die Kameraachse aus; je nach Winkel und Arbeitsabstand ergibt das ein schattenarmes Auflicht oder eine flache, kantenbetonende Beleuchtung.

Technische Daten

Der Leuchtring hat 75 mm Durchmesser. Der empfohlene Arbeitsabstand liegt zwischen 0 mm und 10 mm; bei 10 mm Abstand erreicht das Licht in der Mitte eine Beleuchtungsstärke von mindestens 3.600 lux. Das blaue Licht hat eine Wellenlänge von 460 nm. Die LEDs sitzen in einer Reihe. Eine Diffusorscheibe aus PMMA ist eingebaut. Die Leistungsaufnahme beträgt 5,3 W, angeschlossen wird über einen SMR-03V-B-Stecker am 1 m langen Kabel. Das Gehäuse ist 16 mm hoch und wiegt 190 g.

Betriebsbedingungen

Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 60 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation.

Einsatz und Auswahl

Ringlichter sind die verbreitetste Form des Auflichts: für Oberflächenprüfung, das Lesen von Codes und Schrift, Anwesenheits- und Lagekontrolle von Bauteilen. Das Objektiv muss durch die Bohrung passen (hier 65 mm). Die Reihe MV-LRDS-H gibt es mit Außendurchmessern von 45 mm bis 230 mm, mit Abstrahlwinkeln von 0° bis 90° und in Weiß, Rot und Blau. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
