Koaxiallicht MV-LCDS-H-70-70-W

Das Koaxiallicht MV-LCDS-H-70-70-W von HIKROBOT ist eine koaxiale Auflichtbeleuchtung mit 70 mm × 70 mm Leuchtfläche in Weiß. Ein Strahlteiler lenkt das Licht entlang der Kameraachse auf das Objekt, die Kamera blickt durch denselben Strahlteiler. Ebene, spiegelnde Flächen erscheinen so gleichmäßig hell, während Kratzer, Prägungen, Gravuren und Beschriftungen dunkel bleiben, weil sie das Licht aus der Achse streuen.

Technische Daten

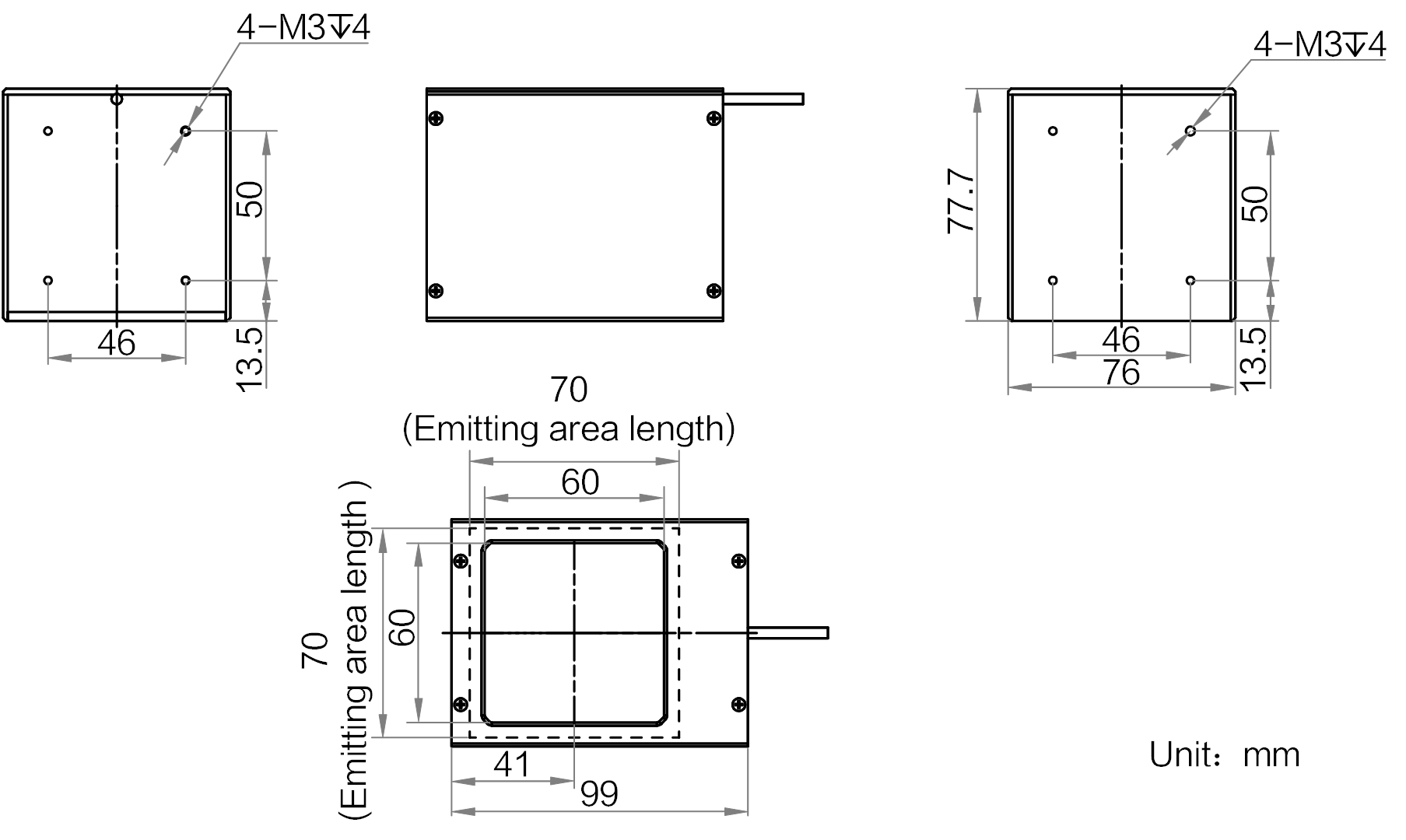

Die Leuchtfläche misst 70 mm × 70 mm, in der Mitte erreicht das Licht eine Beleuchtungsstärke von mindestens 50.000 lux. Das Weißlicht hat eine Farbtemperatur von 6000 K bis 7000 K. Eine Diffusorplatte gehört zum Lieferumfang. Die Leistungsaufnahme beträgt 10,8 W, angeschlossen wird über einen SMR-03V-B-Stecker am 1 m langen Kabel. Das Gehäuse misst 99 mm × 77,7 mm × 76 mm und wiegt 417 g.

Betriebsbedingungen

Zulässig sind 0 °C bis 40 °C im Betrieb und -20 °C bis 60 °C bei der Lagerung, jeweils bei 20 % bis 90 % relativer Luftfeuchte ohne Kondensation. Die photobiologische Sicherheitsklasse gibt HIKROBOT mit „keine Gefährdung" an.

Einsatz und Auswahl

Koaxiallichter sind die Wahl, wenn eine glänzende, ebene Fläche ohne Reflexe aufgenommen werden soll: Wafer und Leiterplatten, polierte Metallteile, Lasermarkierungen, Displays und Glas. Die Leuchtfläche sollte das Sichtfeld der Kamera etwas überragen. Die Reihe MV-LCDS-H gibt es in den Baugrößen 30, 40, 50, 60 und 70 in Weiß, in 30 bis 60 auch in Rot und Blau, in 70 auch in Infrarot. Betrieben wird das Licht an einem Lichtcontroller der Serie MV-LE von HIKROBOT; passende Controller, Verlängerungskabel, Kameras und Objektive stehen im Katalog. Für die Auslegung nach Sichtfeld, Arbeitsabstand und Lichtfarbe beraten wir Sie gern, Anfragen gehen über den Anfragekorb.
